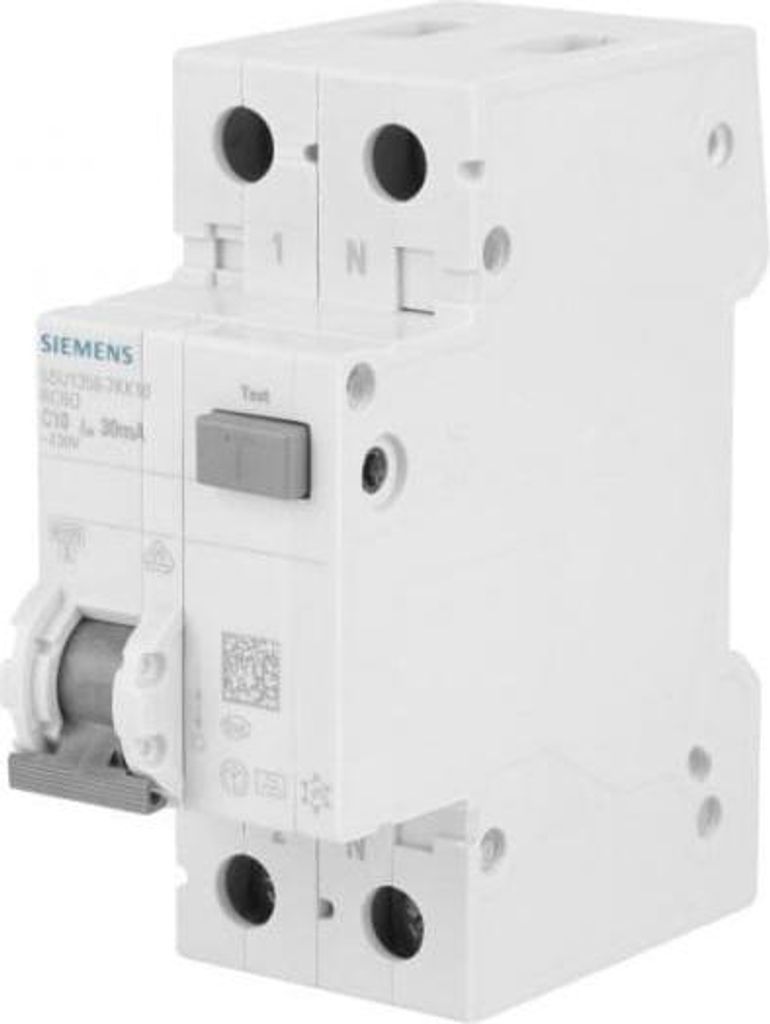

Siemens FI/LS 1+N 2TE 6kA Typ A 30mA C10, 6 A, IP20

- Mit ihren Doppelkammerklemmen ist der Anschluss auch von Leitern unterschiedlichen Querschnitts sehr einfach- Weitere Siemens SENTRON Schutzschaltgeräte können schnell und einfach mit den Stiftsammelschienen 5ST3 verbunden werden- Über den Datamatrx-Code am Gerät erhalten Sie schnellen Zugang zu allen technischen Daten in der Siemens Industry Online Support App.- Die SENTRON Schutzschaltgeräte können mit dem durchgängigen Zubehör aus dem Systembaukasten um viele Funktionen erweitert werden.- Optimale Technik für Ihre Sicherheit - nur von Siemens Technische Daten:Polzahl (gesamt): 2Anzahl der abgesicherten Pole: 1Bemessungsspannung: 230 VBemessungsisolationsspannung Ui: 264 VBemessungsstoßspannungsfestigkeit Uimp: 4 kVBemessungsstrom: 10 ABemessungsfehlerstrom: 0,03 AFehlerstrom-Typ: AEnergiebegrenzungsklasse: 3Bemessungsabschaltvermögen nach EN 61009: 6 kABemessungsabschaltvermögen nach IEC 60947-2: 15 kABemessungsschaltvermögen Icn nach EN 61009-1: 6 kAAbschaltcharakteristik: unverzögertStoßstromfestigkeit: 1 kASpannungsart: ACFrequenz: 50 HzAuslösecharakteristik: CMitschaltender Neutralleiter: jaMit Verriegelungsvorrichtung: jaÜberspannungskategorie: 2Verschmutzungsgrad: 2Umgebungstemperatur während des Betriebs: -25..55°CBreite in Teilungseinheiten: 2Einbautiefe: 70 mmUnterputzmontage: jaFehlauslöseschutz: jaSchutzart (IP): IP20Anschließbarer Leiterquerschnitt eindrähtig: 0,75..35 mm²Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75..35 mm²

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Nennstrom:

10 A

Nennspannung:

230 V

Gesamtverlustleistung:

1,6 W

Schaltleistung:

6 A

Anzahl der Pole:

2

Internationale Schutzart (IP-Code):

IP20

Verschmutzungsgrad:

2

Installationstyp:

DIN-Schiene

Verpackungsbreite:

40 mm

Verpackungstiefe:

96 mm

Verpackungshöhe:

82 mm

Paketgewicht:

268 g

Konformitätsbescheinigungen:

Anzahl der Teilungseinheiten:

2

Spannungsart:

AC

Montagetiefe:

7 cm

Umgebungstemperaturbereich:

-25 - 55 °C

Auslösecharakteristik:

C

Anschließbarer Massivleiterquerschnitt:

0.75 - 35 mm²

Anschließbarer Litzenleiterquerschnitt:

0.75 - 35 mm²

Schaltender Neutralleiter:

Ja

Überspannungskategorie:

CAT III

Bemessungsisolationsspannung (Ui):

264 V

Anzahl der geschützten Pole:

1

Strombegrenzungsklasse:

Klasse 3

Bemessungsfehlerstrom:

30 mA

Fehlerstromart:

A

Verriegelung:

Ja

Stoßstromfestigkeit:

1 kA

Version mit Auslöseschutz gegen Fehlauslösung:

Ja

Bemessungskurzschlussausschaltvermögen (IEC 60947-2):

15 kA

Montageart:

DIN rail mounted

Bemessungsstoßspannungsfestigkeit (Uimp):

4 kV

Mindestbestellmenge:

1 Stück(e)

Trenneigenschaft:

Undelayed

Maximale Bestellmenge:

1 Stück(e)

Trigger-Eigenschaften: C
CN: 85362010
Frequenz: 50 Hz
Empfindlichkeit: A
Länge: 80
EAN: 4001869306797
Einbautiefe [mm]: 77
Herstellerindex: 5SU1356-7KK10
Gleichzeitig abgeschalteter N-Pol: Ja
Überspannungskategorie: 3
Polzahl (gesamt): 2
Nennspannung [V]: 230
PKWiU: 27.12.22.0
Nennstrom [A]: 10
Serie: SENTRON 5SU1
Schutzart (IP): IP20
Verschmutzung Grad: 2
Breite: 90
Breite in Anzahl Modulen: 2
Gewicht: 0,2700
Höhe: 40
Bemessungs-Kurzschlussausschaltvermögen nach EN 60898 [kA]: 6
Bemessungs-Kurzschlussausschaltvermögen nach IEC 60947-2 [kA]: 6
Bemessungs-Differenzstrom [A]: 0,03



Technische Daten:
Ausführung: unverzögert
Anzahl Pole: 2
Pole: 1P+N
abgesicherte Pole: 1
Fehlerstromart: C
Bemessungsspannung: 230 V
Schaltvermögen: 6/15 kA (EN 60898/IEC 60947-2)
Schutzart: IP20
Energiebegrenzungsklasse: 3
Überspannungskategorie: III
Verschmutzungsgrad: 2
Lebensdauer Schaltungen: 10.000 (typisch)
für Leiterquerschnitt: 0,75-35 mm²
H x B x T: 90 x 36 x 77 mm
Einbautiefe: 70 mm

Achtung: Abbildung ?hnlich

Art.-Nummer: SIE5SU1356-7KK10


Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). FI/LS-Schalter Typ A, 30mA, C10 5SU1356-7KK10 Polzahl (gesamt) 2, Anzahl der abgesicherten Pole 1, Bemessungsspannung 230V, Bemessungsisolationsspannung Ui 264V, Bemessungsstoßspannungsfestigkeit Uimp 4kV, Bemessungsstrom 10A, Bemessungsfehlerstrom 0,03A, Fehlerstrom-Typ A, Energiebegrenzungsklasse 3, Bemessungsabschaltvermögen nach EN 61009 6kA, Bemessungsabschaltvermögen nach IEC 60947-2 15kA, Bemessungskurzschlussausschaltvermögen Icn nach EN 61009-1 6kA, Abschaltcharakteristik unverzögert, Stoßstromfestigkeit 1kA, Spannungsart AC, Frequenz 50 Hz, Auslösecharakteristik C, Mitschaltender Neutralleiter, Mit Verriegelungsvorrichtung, Überspannungskategorie 3, Verschmutzungsgrad 2, Umgebungstemperatur während des Betriebs -25 ... 55°C, Breite in Teilungseinheiten 2, Einbautiefe 70mm, Geeignet für Unterputz-Installation, Fehlauslöseschutz, Schutzart (IP) IP20, Anschließbarer Leiterquerschnitt eindrähtig 0,75 ... 35mm², Anschließbarer Leiterquerschnitt mehrdrähtig 0,75 ... 35mm², FI/LS-Schalter, 6 kA, 1P+N, Typ A, 30 mA, C-Char, In: 10 A, Un AC: 230 V FI/LS für kombinierten Kurzschlussschutz und Berührungsschutz. Die patentierten FI/LS-Schalter von Siemens - als wichtiger Bestandteil der SENTRON Schutzgeräte für die Elektroinstallation ermöglichen einen kombinierten Personen Brand- und Leitungsschutz in nur einem Gerät. Neben der Erfassung von Fehlerströmen

2-poliger (1P+N) FI-Schalter zur Montage auf Hutschiene. Technische Daten: - Bemessungsstrom: 10 A - Bemessungsfehlerstrom: 30 mA. - Versorgungsspannung: 230 V. - Typ: FI/LS-Schalter - Ausführung: unverzögert - Auslösecharakteristik-Klasse: C - Fehlerstromtyp: A - Schutzart: IP20 - Spannung: 230 V - Bemessungsfehlerschaltvermögen: 6 kA

FI/LS-Schalter, 6 kA, 1P+N, Typ A, 30 mA, C-Char, In: 10 A, Un AC: 230 V FI/LS fuer kombinierten Kurzschlussschutz und Beruehrungsschutz. Die patentierten FI/LS-Schalter von Siemens - als wichtiger Bestandteil der SENTRON Schutzgeraete fuer die Elektroinstallation ermoeglichen einen kombinierten Personen-, Brand- und Leitungsschutz in nur einem Geraet. Neben der Erfassung von Fehlerstroemen bieten sie dank der integrierten Ueberstrom-Schutzeinrichtung auch zuverlaessigen Schutz vor Kurzschluss und Ueberlast. Die Siemens FI/LS-Schalter als Kombination aus Fehlerstrom- und Leitungsschutzschalter zeichnen sich vor allem aus durch: 1. Erhoehte Betriebssicherheit und Anlagenverfuegbarkeit dank separater Abschaltung des betroffenen Stromkreises. 2. Ob sinusfoermige Wechselfehlerstroeme oder glatte Gleichfehlerstroeme - Siemens bietet fuer alle Anforderungen den passenden Typ sowie spezielle Ausfuehrungen. 3. Zuverlaessige Sicherheit bei der Installation dank standardmaessig enthaltenen Umgreif- und Beruehrungsschutz. 4. Klar ersichtliche Schaltstellungsanzeige. 5. Datamatrix-Code vorne am Geraet bietet schnell und einfach alle Infos rund um den FI/LS-Schalter. 6. Seien Sie normgerecht geschuetzt: Die FI/LS-Schalter entsprechen den Bestimmungen der DIN VDE. 7. Optimale Technik fuer Ihre Sicherheit - nur von Siemens. Siemens bietet fuer die sichere, effiziente elektrische Infrastruktur in Gebaeuden und Industrie ein durchgaengiges Portfolio an Schutz-, Schalt-, Mess- und Ueberwachungsgeraeten, Verteilersysteme sowie Schaltern und Steckdosen.

Siemens 5SU1356-7KK10 Nicht kategorisiert

Siemens FI-Schutzschalter 10 A 230 V 5SU1356-7KK10 (5SU1356-7KK10)
