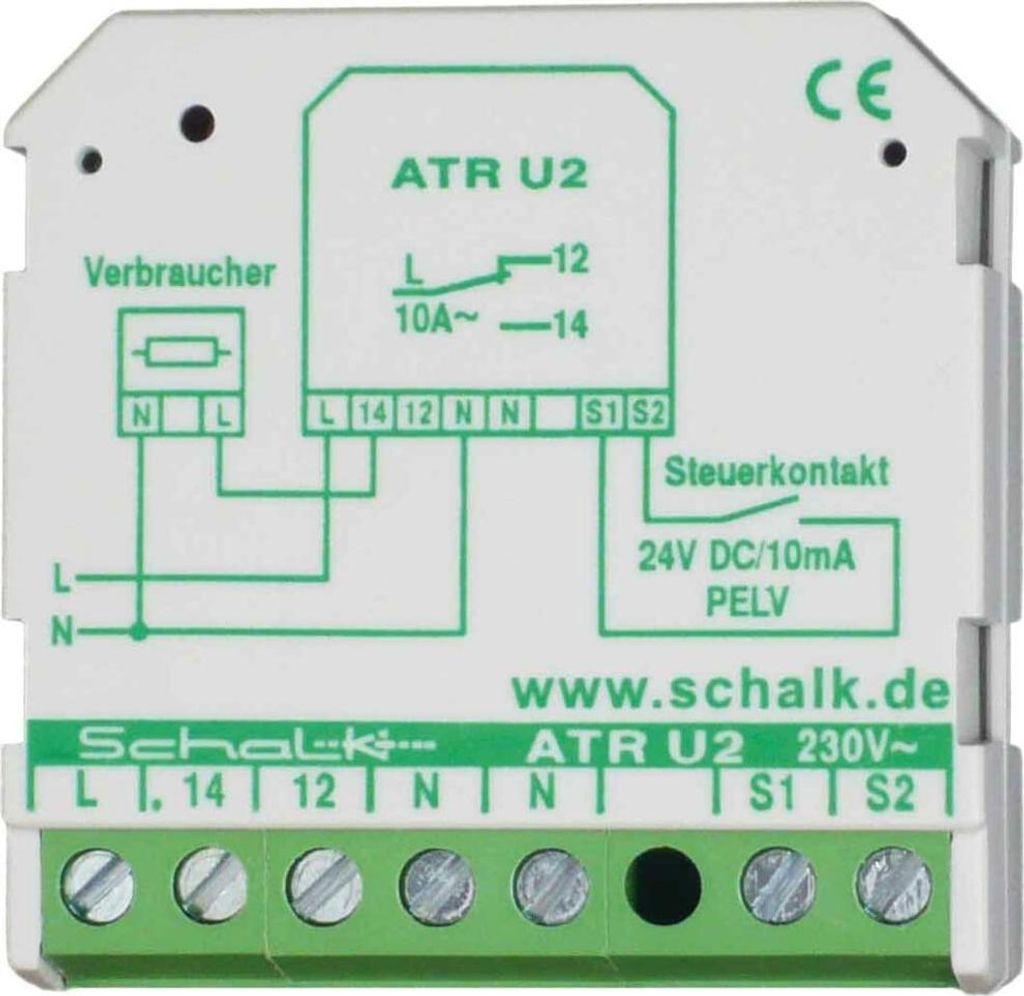

Schalk Trennrelais aktives 1W,230VAV/24VDC PLEV ATR U2

Eigenschaften - Das ATR U2 ermöglicht auf einfachste Art und Weise die Ansteuerung von Netzspannungsverbrauchern durch Kleinspannungskontakte- Ein Netzteil für die Ansteuerung der Relaisspule entfällt, da das ATR U2 die notwendige Steuerspannung (24V DC PELV) intern selbst erzeugt- In Verbindung mit dem Magnetkontakt MKW 1 lässt sich somit z.B. eine für geschlossene Räume häufig vorgeschriebene Zuluftüberwachung beim Betrieb von Abzugsventilatoren mit geringem Aufwand realisieren- Durch den 10A Wechselkontakt ist das ATR U2 jedoch auch für andere Anwendungen sehr vielseitig einsetzbar, Maße: 43x43x18,5mm, 230V AC - 1W 10A Technische Daten:

• Ausführung des elektrischen Anschlusses: Schraubanschluss
• Mit abnehmbaren Klemmen: Nein
• Nennstrom: 10:00:00
• Bemessungssteuerspeisespannung Us bei AC 50 Hz: 207..253 V
• Bemessungssteuerspeisespannung Us bei AC 60 Hz: 207..253 V
• Bemessungssteuerspeisespannung Us bei DC: 24 V
• Spannungsart zur Betätigung: DC
• Schaltverhalten des Antriebs: monostabil
• Anzahl der Kontakte als Wechsler: 1
• Mit zwangsgeführten Kontakten: Ja
• Art des Schaltkontaktes: Einfachkontakt
• Mit LED-Anzeige: Ja
• Breite: 43 mm
• Höhe: 43 mm
• Tiefe: 18,5 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Ausführung des elektrischen Anschlusses: Schraubanschluss
• Mit abnehmbaren Klemmen: Nein
• Nennstrom: 10:00:00
• Bemessungssteuerspeisespannung Us bei AC 50 Hz: 207..253 V
• Bemessungssteuerspeisespannung Us bei AC 60 Hz: 207..253 V
• Bemessungssteuerspeisespannung Us bei DC: 24 V
• Spannungsart zur Betätigung: DC
• Schaltverhalten des Antriebs: monostabil
• Anzahl der Kontakte als Wechsler: 1
• Mit zwangsgeführten Kontakten: Ja
• Art des Schaltkontaktes: Bitte Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Ausführung des elektrischen Anschlusses: Schraubanschluss
  • Mit abnehmbaren Klemmen: Nein
  • Nennstrom: 10:00:00
  • Bemessungssteuerspeisespannung Us bei AC 50 Hz: 207..253 V
  • Bemessungssteuerspeisespannung Us bei AC 60 Hz: 207..253 V
  • Bemessungssteuerspeisespannung Us bei DC: 24 V
  • Spannungsart zur Betätigung: DC
  • Schaltverhalten des Antriebs: monostabil
  • Anzahl der Kontakte als Wechsler: 1
  • Mit zwangsgeführten Kontakten: Ja
  • Art des Schaltkontaktes: Einfachkontakt
  • Mit LED-Anzeige: Ja
  • Breite: 43 mm
  • Höhe: 43 mm
  • Tiefe: 18,5 mm


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Schalk Trennrelais aktives ATR U2

Hersteller:Schalk
Bezeichnung:Trennrelais aktives 1W,230VAV/24VDC PLEV
Typ:ATR U2
Ausführung des elektrischen Anschlusses:Schraubanschluss
Mit abnehmbaren Klemmen:nein
Mit LED-Anzeige:ja
Bemessungssteuerspeisespannung Us bei AC 50 Hz:207..253 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz:207..253 V
Bemessungssteuerspeisespannung Us bei DC:24 V
Spannungsart zur Betätigung:DC
Schaltverhalten des Antriebs:monostabil
Anzahl der Kontakte als Wechsler:1
Art des Schaltkontaktes:Einfachkontakt
Mit zwangsgeführten Kontakten:ja
Nennstrom:10 A
Breite:43 mm
Höhe:43 mm
Tiefe:18,5 mm

Schalk Trennrelais aktives ATR U2: weitere Details

Das ATR U2 ermöglicht auf einfachste Art und Weise die Ansteuerung von Netzspannungsverbrauchern durch Kleinspannungskontakte. Ein Netzteil für die Ansteuerung der Relaisspule entfällt, da das ATR U2 die notwendige Steuerspannung (24V DC PELV) intern selbst erzeugt. In Verbindung mit dem Magnetkontakt MKW 1 lässt sich somit z.B. eine für geschlossene Räume häufig vorgeschriebene Zuluftüberwachung beim Betrieb von Abzugsventilatoren mit geringem Aufwand realisieren. Durch den 10A Wechselkontakt ist das ATR U2 jedoch auch für andere Anwendungen sehr vielseitig einsetzbar, Maße: 43x43x18,5mm, 230V AC - 1W 10A

Geliefert wird: Schalk Trennrelais aktives 1W,230VAV/24VDC PLEV ATR U2, Verpackungseinheit: 1 Stk., EAN: 4046929601160
