GEBO Temperguss-Anbohrschelle, DN 20 - Ø 26,9 mm x IG 1/2 Zoll - für Stahlrohr

Gebo | Reparatur-T-Stück 3/4" × 1/2" - Gusseisen - Für Stahlrohre - Dichtungs- und Korrosionsschutz

---

• Langlebige Lösung für Ihre Rohrreparaturen

---

Verbessern Sie die Zuverlässigkeit Ihrer Rohrleitungen

• Das Gebo Reparatur-T-Stück ist die ideale Wahl für alle, die eine zuverlässige und robuste Lösung für die Reparatur ihrer Stahlrohre suchen. Hergestellt aus hochwertigem Gusseisen, bietet dieses T-Stück nicht nur eine hervorragende Dichtungsleistung, sondern schützt auch vor Korrosion und sorgt dafür, dass Ihre Rohrleitungen über lange Zeit hinweg stabil bleiben. Das durchdachte Design ermöglicht eine einfache Installation, sodass Sie in kürzester Zeit wieder einsatzbereit sind.

---

Technische Spezifikationen

• Das Reparatur-T-Stück ist speziell für Stahlrohre konzipiert und bietet folgende technische Eigenschaften:

• Rohre Dimension: 3/4" x 1/2"

• Gewinde: RP ISO 7/1: 1/2"

• DN: 20

• Äußere Durchmesser: 26,9 mm

• Maße des T-Stücks:

• a [mm]: 70

• b [mm]: 40

• c [mm]: 70

• d [mm]: 55

• e [mm]: 32

• Einsatzbereiche: Geeignet für warmes Wasser bis 90 °C, Trinkwasser bis 25 °C, und ölfreies Druckluft

• Maximaler Betriebsdruck / Temperatur: Wasser: 10 bar / 60 °C, 6 bar / 90 °C (für Stahlrohre); ölfreies Druckluft 10 bar

• Technische Zulassung: AT-15-8495/2016

---

Vielseitige Anwendungen für verschiedene Medien

• Dank seiner robusten Materialien und der durchdachten Konstruktion ist das Gebo Reparatur-T-Stück nicht nur für Wasserleitungen geeignet, sondern auch für ölfreies Druckluftsysteme. Es ist die perfekte Wahl für die Installation von zusätzlichen Abflüssen in bestehenden Anlagen oder zur Behebung von Leckagen, Rissen und korrodierten Stellen. Sein flexibles Design ermöglicht die Anpassung an verschiedene Rohrsysteme, was die Vielseitigkeit und Effizienz erhöht.

---

Produktvorteile:

• Einfacher Einbau: Dank des benutzerfreundlichen Designs ist die Installation schnell und unkompliziert.

• Korrosionsschutz: Bietet exzellenten Korrosionsschutz, um Schäden durch Feuchtigkeit und andere Umwelteinflüsse zu vermeiden.

• Vielseitigkeit: Geeignet für verschiedene Anwendungen, einschließlich warmem Wasser und Trinkwasser.

---

Die besten Vorteile der Verwendung des Produkts

• Das Gebo Reparatur-T-Stück bietet zahlreiche Vorteile, die es zu einer unverzichtbaren Lösung für Ihre Rohrreparaturen machen. Mit seiner robusten Bauweise und den hervorragenden Dichtungs- und Korrosionsschutzeigenschaften ist es die perfekte Wahl für alle, die langanhaltende und zuverlässige Ergebnisse wünschen. Vertrauen Sie auf Gebo, um Ihre Rohrleitungen in zu halten.

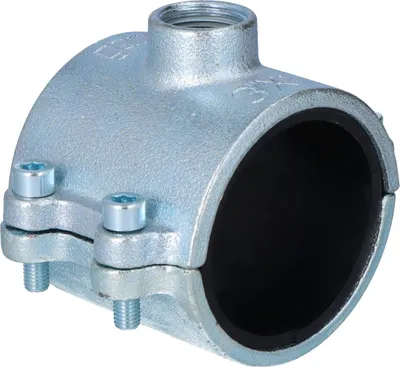

GEBO Temperguss-Anbohrschelle Abgang mit Innengewinde für Stahlrohr (Typ ANB)

Ausführung: siehe Auswahltabelle oben

• Für Stahlrohr (DIN EN 10255 sowie DIN EN 10220 Reihe 1)
• Druckstufen: Wasser: PN 16
• Temperaturen: Wasser: bis 25 °C, Heizungswasser: bis 90 °C
• Anschlussgewinde: nach ISO 7/1 bzw. DIN EN 10226-1
• Mit EPDM-Dichtung (Trinkwasser geeignet)

Anwendungsbereiche:

• Anbohrung von Wasserleitungen zur Herstellung eines nachträglichen Abzweigs
• Anbohrung von Heizungsleitungen zur Herstellung eines nachträglichen Abzweigs

Um Beschädigungen an den Gewindegängen zu vermeiden, wird für den Anbohrvorgang die Verwendung von Lochsägen empfohlen.





Gebo ANB 3/4"x1/2" Befestigungsschelle für Stahlrohre Sie suchen die optimale Lösung für beauftragte oder laufende Projekte? Sie möchten keine Zeit mit der langwierigen Suche nach grundlegenden Produktinformationen verschwenden. Lesen Sie die technische Beschreibung des Produkts aus unserem . Wir bieten Bauunternehmern und anderen Unternehmen professionelle und umfassende Dienstleistungen. Nenninnendurchmesser Anschluss 1: 3/4 Zoll (20) Nenninnendurchmesser Anschluss 2: 1/2 Zoll (15) Modell/Form/Ausführung: Sonstige Anschluss 1: Schelle Anschluss 2: Metrisches Innengewinde Material Anschluss 1: Gusseisen [O]

Die Anbohrschelle ANB 2612 ermöglicht die schnelle und sichere Installation von Druckluftabgängen bei bereits verlegten Druckluftrohren. Die Druckluftrohrleitung muss nicht demontiert werden. Im drucklosen Betriebszustand wird das Druckluftrohr angebohrt und die 2-geteilte Anbohrschelle wird um das Druckluftrohr gelegt und befestigt. Bei einer bereits mit Druck beaufschlagten Druckluftrohrleitung, wird die Anbohrschelle befestigt und das Anbohren kann dann mit einer Anbohrvorrichtung durch das Anschlußgewinde hindurch ausgeführt werden.


Hinweis
- KDT-Rohr 26,9 mm Außendurchmesser


Besondere Merkmale:
- Betriebsdruck mit Stahlrohr DIN EN 10255, DIN 2442 und DIN 2448/2458 Reihe 1, ISO 65
- Eingelegte Flachdichtung EPDM
- Medium Druckluft, andere Betriebstemperaturen und Medien nach !
- Rohreigenschaften und frostgefährdete Bereiche beachten!


Technische Daten:
- Abmessung: ca. 70x70x55 mm
- Anschluss: radial
- Betriebsdruck max.: 12.5 bar
- Betriebstemperatur: -20°C bis +70°C
- Durchmesser innen: 26.9 mm
- Farbe: Silber
- Gewinde innen: Rp 1/2
- Länge: ca. 70 mm
- Material: Temperguss verzinkt
- Nennweite: DN 20
- Produkttyp: Zubehör
- Verbindungsart: Klemmverbindung

Komponenten der Klemmen sind wie folgt: - Ober- und Unterteil der Klemme - schwarz Temperguss; - Dichtmanschette - EPDM-Kautschuk; - Verbindungsschrauben - Kohlenstoffstahl.

• Schellengröße: 3/4 "; zusätzliche Innengewinde Gelenkgröße: 1/2" BSP;

• Klemmen zur Abdichtung und Reparatur von beschädigten Wasserinstallation;

• Maximaler Betriebsdruck von 16 bar; maximale Betriebstemperatur 90c;

• Zusätzliche Innengewinde Gelenk ermöglichen, jede Rohrverlängerung bestehender System zu verbinden.

• Klemmen werden für den Anschluss Stahl, PE und anderen Rohrleitungen verwendet werden;


Eigenschaften: Die Anbohrschellen eignen sich zur nachträglichen Herstellung eines Abzweigs. Die Dichtung entspricht der KTW- Empfehlung und ist für Trinkwasser zugelassen. Geeignet für: Stahlrohr nach DIN EN 10255 (früher DIN 2440 / 2441) DIN 2442 und DIN 2448 / DIN 2458 Reihe 1. Medien: Trink- und Brauchwasser, ölfreie Druckluft Druckstufen: Wasser: 10bar / 60°C 6bar / 100°C Druckluft: 10bar / 70°C Nennweite: Rohrmaß x Gewindeabgang (Innengewinde) STVGEBO261280201
