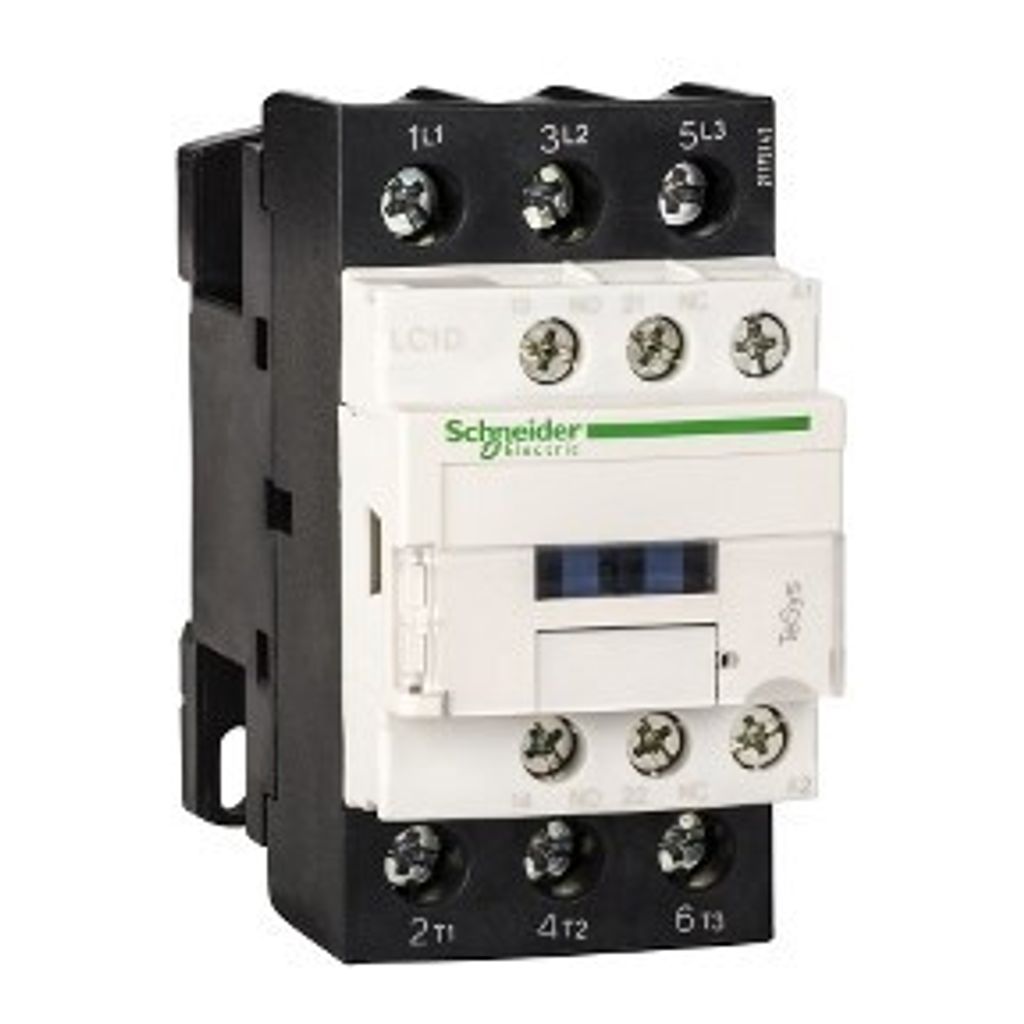

Schneider Electric LC1D32B7 Hilfskontakt

Schneider Electric Leistungsschütz LC1D32B7

Hersteller:Schneider Electric
Bezeichnung:Leistungsschütz 32A 24VAC
Typ:LC1D32B7
Bemessungssteuerspeisespannung Us bei AC 50 Hz:24 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz:24 V
Spannungsart zur Betätigung:AC
Anzahl der Schließer als Hauptkontakte:3
Anschlussart Hauptstromkreis:Schraubanschluss
Betriebsspannung bei AC 50 Hz:440 V
Betriebsspannung bei AC 60 Hz:440 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:50 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:32 A
Bemessungsbetriebsleistung bei AC-3, 400 V:15 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V:18 A
Bemessungsbetriebsleistung bei AC-4, 400 V:7,5 kW
Anzahl der Hilfskontakte als Schließer:1
Anzahl der Hilfskontakte als Öffner:1
Geeignet für Reiheneinbau:nein
Breite:45 mm
Höhe:85 mm
Tiefe:92 mm

Schneider Electric Leistungsschütz LC1D32B7: weitere Details

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 15 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 32 A, Spule 24 V AC. Abmessung (BxHxT) 45x85x92 mm, Gewicht 0,375 kg. Kategorie AC-3, AC-4, AC-1. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. en nach UL, DNV, CCC, CSA, LROS (Lloyds register of shipping), GOST, RINA, BV, GL. Produktstandards gem.

Geliefert wird: Schneider Electric Leistungsschütz 32A 24VAC LC1D32B7, Verpackungseinheit: 1 Stk., EAN: 3389110350135

AC-Kontaktbewertung:

600

Anzahl der CO-Kontakte:

3

Das LC1D32B7 ist ein kompaktes 3-poliges TeSys D-Schütz von Schneider Electric für Motoranwendungen. Das Schütz ist für 32 A AC-3 15 kW/400 V ausgelegt und verfügt über eine Spule mit einer Steuerspannung von 24 V 50/60 Hz AC sowie 1 Schließer und 1 Öffner als Hilfskontakt. Es kann in Sicherheitsanwendungen eingesetzt werden. - Nennschaltstrom AC-3 bis 440 V: 32 A - Spulensteuerspannung: 24 V AC - Polzahl: 3 - Gebrauchskategorie gemäß IEC 60947-4-1: AC-3

Schneider Electric LC1D32B7 Hilfskontakt

Hauptmerkmale Merkmale AC-Kontaktbewertung 600 Anzahl der CO-Kontakte 3

3-poliges TeSys D-Leistungsschütz für Motoranwendungen bis 15kW bei 400V/AC3, Federzugklemmen. 24V 50/60Hz AC-Spule, eingebaute Hilfskontakte 1S+1Ö, dank seines validierten S-Spiegelkontaktes in Sicherheitsanwendungen einsetzbar. Kompakte, DIN-Schienenmontage, dadurch hohe Zuverlässigkeit und Langlebigkeit, Schraubklemmen. Multi-Standard validiert (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium konform (RoHs/Reach) .

Schneider Electric Leistungsschütz TeSys D AC3 32A 3P 1NO 1NC Spule 24VAC Kastenklemmen, LC1D32B7

TeSys D – Schütz 3M – HC: M+V – AC-3<=440 V 32 A – Steuerspannung: 24 V AC
