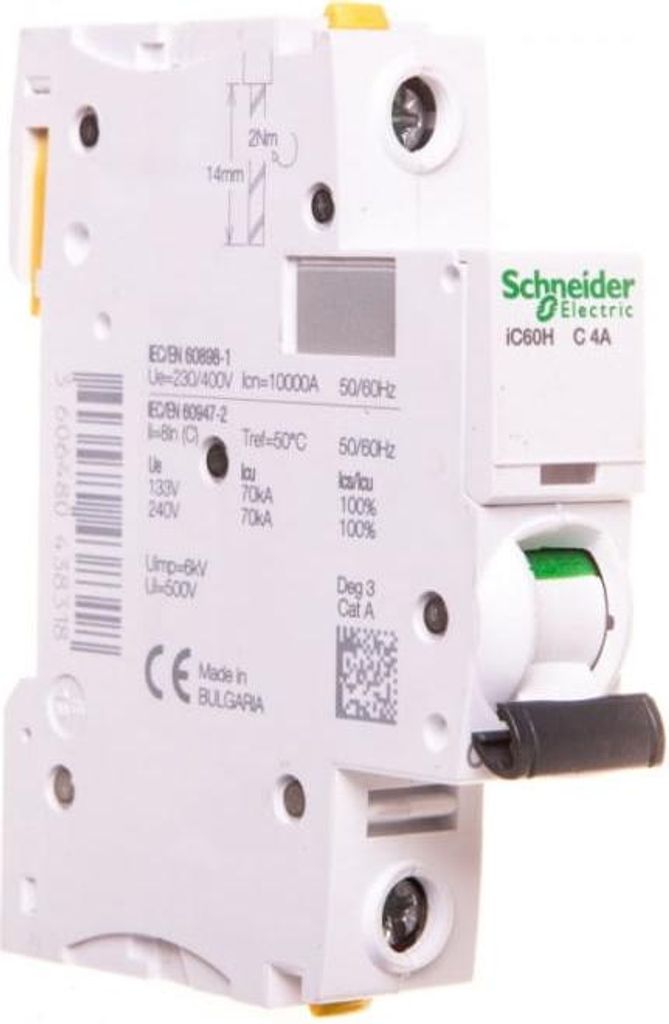

Schneider Electric A9F07104, IP20

Schneider Electric LS-Schalter A9F07104

Hersteller:Schneider Electric
Bezeichnung:LS-Schalter 1P 4A C IC60H
Typ:A9F07104
Einbautiefe:44,5 mm
Auslösecharakteristik:C
Polzahl (gesamt):1
Anzahl der abgesicherten Pole:1
Bemessungsstrom:4 A
Bemessungsspannung:230 V
Bemessungsisolationsspannung Ui:500 V
Bemessungsstoßspannungsfestigkeit Uimp:6 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V:10 kA
Spannungsart:AC/DC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:70 kA
Frequenz:50..60 Hz
Energiebegrenzungsklasse:3
Unterputzmontage:nein
Mitschaltender Neutralleiter:nein
Überspannungskategorie:4
Verschmutzungsgrad:3
Zusatzeinrichtungen möglich:ja
Breite in Teilungseinheiten:1
Schutzart (IP):IP20
Umgebungstemperatur während des Betriebs:-35..70 °C
Anschließbarer Leiterquerschnitt mehrdrähtig:1..16 mm²
Anschließbarer Leiterquerschnitt eindrähtig:1..25 mm²
Explosionsgeschützt:nein

Schneider Electric LS-Schalter A9F07104: weitere Details

Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 70kA (IEC/EN 60947-2). 1-polig, Nennstrom 4A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2..

Geliefert wird: Schneider Electric LS-Schalter 1P 4A C IC60H A9F07104, Verpackungseinheit: 1 Stk., EAN: 3606480438318



Auslösecharakteristik: C
CN: 85362010
Frequenz [Hz]: 50
Länge: 90
EAN: 3606480438318
Herstellerindex: A9F07104
N-Pol gleichzeitig getrennt: Nein
Anzahl der Pole: 1
Anzahl der Pole (gesamt): 1
Möglichkeit der Zusatzausrüstung: Nein
Nennspannung [V]: 400
PKWiU: 27.12.22.0
Bemessungsstrom [A]: 4
Spannungsart: AC
Serie: Acti9
Schutzart (IP): IP20
Breite: 75
Breite in Modulen: 1
Gewicht: 0,2000
Höhe: 18
Bemessungs-Kurzschlussausschaltvermögen nach EN 60898 [kA]: 6

Eingangsstrom:

4 A

Anzahl der Pole:

1

Internationale Schutzart (IP-Code):

IP20

Betriebstemperatur:

-35 - 70 °C

Temperaturbereich bei Lagerung:

-40 - 85 °C

Breite:

18 mm

Tiefe:

78,5 mm

Höhe:

91 mm

Gewicht:

125 g

Konformitätsbescheinigungen:

RoHS

Acti 9 iC60 - Modularer Leitungsschutzschalter für DIN-Schienen bis 63A. Schutz der Stromkreise in allen industriellen und gewerblichen Gebäuden, Alle Anwendungen, vor allem in verschmutzten Umgebungen und Netzwerken Schutz des Motorstromkreises, Schutz des Gleichstromkreises.

Schneider Electric Leitungsschutzschalter 4 A 1-polig C (A9F07104)
