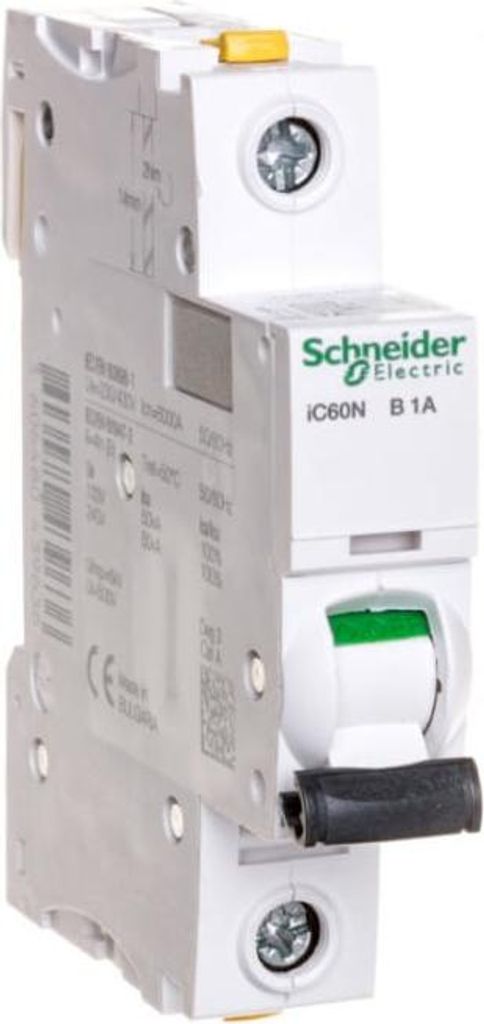

Schneider Electric A9F03101, Miniatur-Leistungsschalter, 10000 A, IP20

Schneider Electric LS-Schalter A9F03101

Hersteller:Schneider Electric
Bezeichnung:LS-Schalter 1P 1A B IC60N
Typ:A9F03101
Einbautiefe:44,5 mm
Auslösecharakteristik:B
Polzahl (gesamt):1
Anzahl der abgesicherten Pole:1
Bemessungsstrom:1 A
Bemessungsspannung:230 V
Bemessungsisolationsspannung Ui:500 V
Bemessungsstoßspannungsfestigkeit Uimp:6 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V:6 kA
Spannungsart:AC/DC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:50 kA
Frequenz:50..60 Hz
Verlustleistung:2,3 W
Energiebegrenzungsklasse:3
Unterputzmontage:nein
Mitschaltender Neutralleiter:nein
Überspannungskategorie:4
Verschmutzungsgrad:3
Zusatzeinrichtungen möglich:ja
Breite in Teilungseinheiten:1
Schutzart (IP):IP20
Umgebungstemperatur während des Betriebs:-35..70 °C
Anschließbarer Leiterquerschnitt mehrdrähtig:1..16 mm²
Anschließbarer Leiterquerschnitt eindrähtig:1..25 mm²
Explosionsgeschützt:nein

Schneider Electric LS-Schalter A9F03101: weitere Details

Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 50kA (IEC/EN 60947-2). 1-polig, Nennstrom 1A, B-Charakteristik, Betriebsspannung (Ue) 220-240V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2..

Geliefert wird: Schneider Electric LS-Schalter 1P 1A B IC60N A9F03101, Verpackungseinheit: 1 Stk., EAN: 3606480439636



Auslösecharakteristik: B
CN: 85362010
Frequenz [Hz]: 50
Länge: 85
EAN: 3606480439636
Einbautiefe [mm]: 69.5000
Herstellerindex: A9F03101
Gleichzeitig abgeschalteter N-Pol: Nein
Überspannungskategorie: 4
Energiebegrenzungsklasse: 3
Polzahl: 1
Zusatzausstattungsmöglichkeit: Nein
Nennspannung [V]: 230
PKWiU: 27.12.22.0
Nennstrom [A]: 1
Spannungsart: AC
Serie: Acti9 ___HtM1P14CEhO1D3R___ Schutzart (IP): ___HtM1P14CEhO1D3R___ IP20 ___HtM1P14CEhO1D3R___ Verschmutzungsgrad: ___HtM1P14CEhO1D3R___ 3 ___HtM1P14CEhO1D3R___ Breite: ___HtM1P14CEhO1D3R___ 75 ___HtM1P14CEhO1D3R___ Breite in Modulanzahl: ___HtM1P14CEhO1D3R___ 1 ___HtM1P14CEhO1D3R___ Gewicht: ___HtM1P14CEhO1D3R___ 0,1000 ___HtM1P14CEhO1D3R___ Höhe: ___HtM1P14CEhO1D3R___ 20 ___HtM1P14CEhO1D3R___ Bemessungs-Kurzschlussausschaltvermögen nach EN 60898 [kA]: ___HtM1P14CEhO1D3R___ 6 ___HtM1P14CEhO1D3R___ Bemessungs-Kurzschlussausschaltvermögen nach IEC 60947-2 [kA]: ___HtM1P14CEhO1D3R___ 6

Nennstrom:

1 A

Nennspannung:

133 V

Schutzschaltertyp:

Miniatur-Leistungsschalter

Schaltleistung:

10000 A

Anzahl der Pole:

1

Internationale Schutzart (IP-Code):

IP20

Verschmutzungsgrad:

3

Produktfarbe:

Weiß

:

EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2

Betriebstemperatur:

-35 - 70 °C

Temperaturbereich bei Lagerung:

-40 - 85 °C

Breite:

18 mm

Tiefe:

78,5 mm

Höhe:

91 mm

Gewicht:

125 g

Konformitätsbescheinigungen:

RoHS

Schneider Electric iC60N. Nennstrom: 1 A, Nennspannung: 133 V. Schutzschaltertyp: Miniature circuit breaker, Schaltleistung: 10000 A, Internationale Schutzart (IP-Code): IP20. Breite: 18 mm, Tiefe: 78,5 mm, Höhe: 91 mm (A9F03101)
