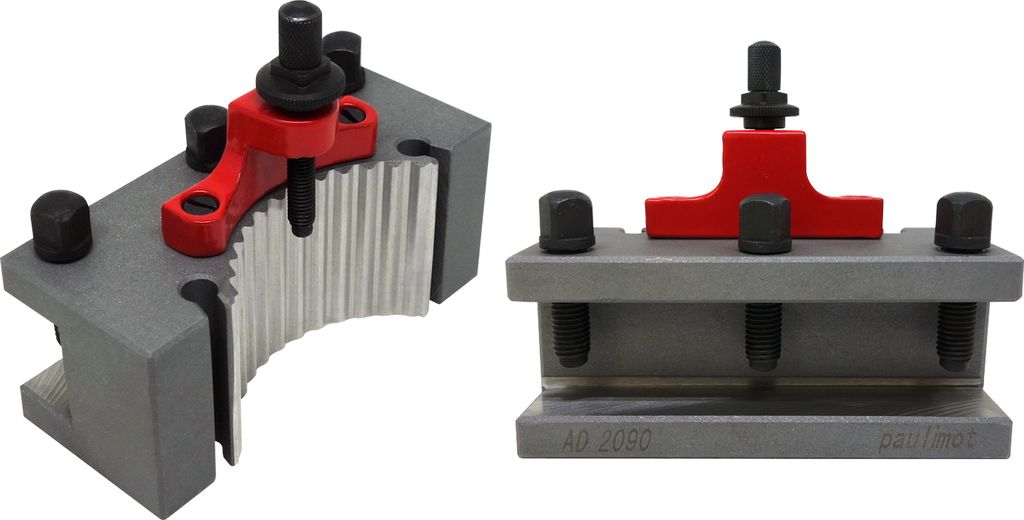

PAULIMOT Einzelner Stahlhalter für System "Multifix", Größe A

Einsatzzweck

Ein Stahlhalter wird immer zusammen mit dem passenden Grundkörper eines Schnellwechsel-Stahlhalter-Systems verwendet. Die flache Ausführung des Stahlhalters ist für Drehstähle mit rechteckigem Schaft vorgesehen. Um die Vorteile des Systems zu nutzen, wird der Drehmeißel in den Stahlhalter eingespannt und auf die gewünschte Höhe ausgerichtet. Nach Wiedereinsetzen des Stahlhalters befindet sich der eingesetzte Drehstahl sofort wieder auf der zuvor eingestellten Höhe. Folglich entfällt das zeitraubende Ausrichten des Drehstahls auf die Spindelmitte.

Technischen Daten

• Drehdurchmesser [mm]: 150 - 300
• Werkzeugmaterial Stahlhalter: C45E-Stahl
• Oberfläche: geschliffen

Beschreibung

Bei uns erhalten Sie Schnellwechsel-Halter in allen gängigen Größen und für unterschiedliche Anwendungen. Der ne Stahlhalter AD 2090 für System "Multifix" passt zum Grundkörper der Größe A. Die flache Ausführung des Halters ist für Drehmeißel mit rechteckigem Schaft geeignet.

Bei der Größe A können Drehstähle mit einer maximalen Höhe von 20 mm eingesetzt werden. Über die oben angebrachten Feststellschrauben wird der Drehstahl festgeklemmt. Anschließend kann über die gerändelte Einstellschraube der Drehmeißel auf die gewünschte Höhe eingestellt werden. Ein lästiges Ausrichten entfällt dadurch bei zukünftigen Anwendungen.

Die Bezeichnung des Stahlhalters (AD 2090) setzt sich aus der Systemgröße (A), der Art des Halters (D = für Drehstähle geeignet) sowie der maximalen Drehstahlhöhe (20 mm) und der Länge des Halters (90 mm) zusammen.

Lieferumfang

• 1 x flacher Stahlhalter für System "Multifix", Größe A
