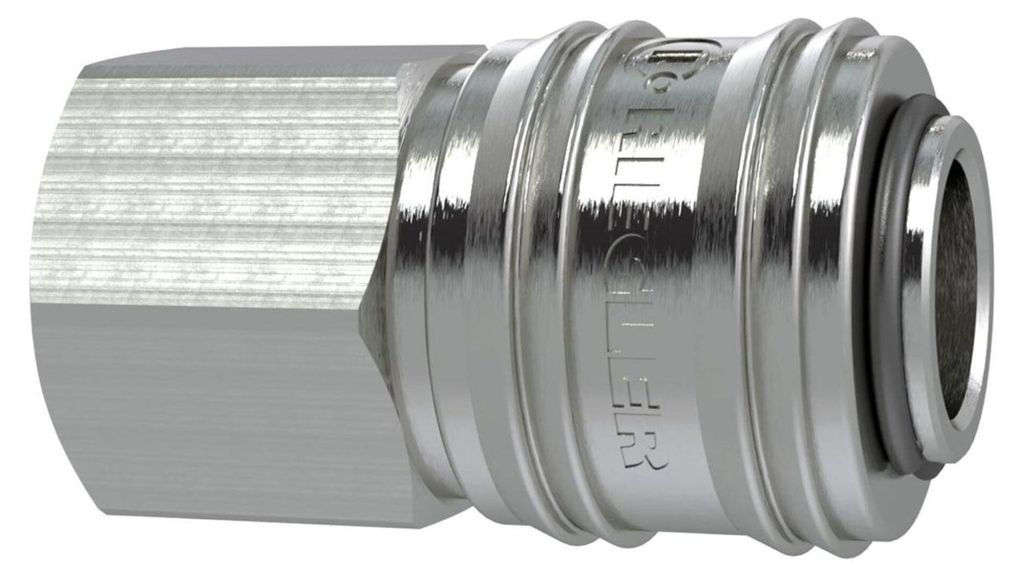

Riegler Schnellverschlusskupplung NW 7,2, Messing vernickelt, G 1/4 IG

Eigenschaften:

• Schnellverschlusskupplung NW 7,2, Messing vern., G 1/4 IG, Betriebsdruck 0 - 35 bar, Mediums-/Umgebungstemp. -20 °C bis 100 °C
• Die universelle Einhand-Schnellverschlusskupplung in einseitig absperrender Ausführung für eine Vielzahl von Anwendungs- und Einsatzmöglichkeiten!
• Durch die geschlossene Verriegelungshülse wird ein Verschmutzen der Innenteile verhindert
• Um Verletzungen oder den"Peitschenhiebeffekt"zu vermeiden, empfehlen wir den Stecknippel beim Entkuppeln mit einer Hand festzuhalten
• Diese Schnellverschlusskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug
• Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1. Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Werkstätten, Automotive

Technische Daten:

• NW: 7,2
• Anschluss: G 1/4 IG
• SW: 22 mm
• Gehäuse: Messing vernickelt
• Dichtmaterial: NBR
• Mediumstemperatur min.: -20 °C
• Mediumstemperatur max.: 100 °C
• Umgebungstemperatur min.: -20 °C
• Umgebungstemperatur max.: 100 °C
• Durchfluss: 1000 l/min (Luft)
• Feder: Edelstahl 1.4310
• Ventilkörper: Messing blank
• Hülse: Messing vernickelt
• Sprengring: Edelstahl 1.4310
• Verriegelungsstifte: Edelstahl 1.4034
• Durchflusswertmessung: bei 6 bar und Δ _p= 0,5 bar
• Betriebsdruck: 0 - 35 bar, max. statischer Betriebsdruck (ohne Pulsation)
• Länge: 41 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• NW: 7,2
• Anschluss: G 1/4 IG
• SW: 22 mm
• Gehäuse: Messing vernickelt
• Dichtmaterial: NBR
• Mediumstemperatur min.: -20 °C
• Mediumstemperatur max.: 100 Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • NW: 7,2
  • Anschluss: G 1/4 IG
  • SW: 22 mm
  • Gehäuse: Messing vernickelt
  • Dichtmaterial: NBR
  • Mediumstemperatur min.: -20 °C
  • Mediumstemperatur max.: 100 °C
  • Umgebungstemperatur min.: -20 °C
  • Umgebungstemperatur max.: 100 °C
  • Durchfluss: 1000 l/min (Luft)
  • Feder: Edelstahl 1.4310
  • Ventilkörper: Messing blank
  • Hülse: Messing vernickelt
  • Sprengring: Edelstahl 1.4310
  • Verriegelungsstifte: Edelstahl 1.4034
  • Durchflusswertmessung: bei 6 bar und Δ _p= 0,5 bar
  • Betriebsdruck: 0 - 35 bar, max. statischer Betriebsdruck (ohne Pulsation)
  • Länge: 41 mm


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Schnellverschlusskupplung NW 7,2, Messing vern., G 1/4 IG, Betriebsdruck 0 - 35 bar, Mediums-/Umgebungstemp. -20 °C bis 100 °CDie universelle Einhand-Schnellverschlusskupplung in einseitig absperrender Ausführung für eine Vielzahl von Anwendungs- und Einsatzmöglichkeiten!Durch die geschlossene Verriegelungshülse wird ein Verschmutzen der Innenteile verhindert.Um Verletzungen oder den Peitschenhiebeffekt zu vermeiden, empfehlen wir den Stecknippel beim Entkuppeln mit einer Hand festzuhalten.Diese Schnellverschlusskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug. Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1.Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Werkstätten, Automotive.
