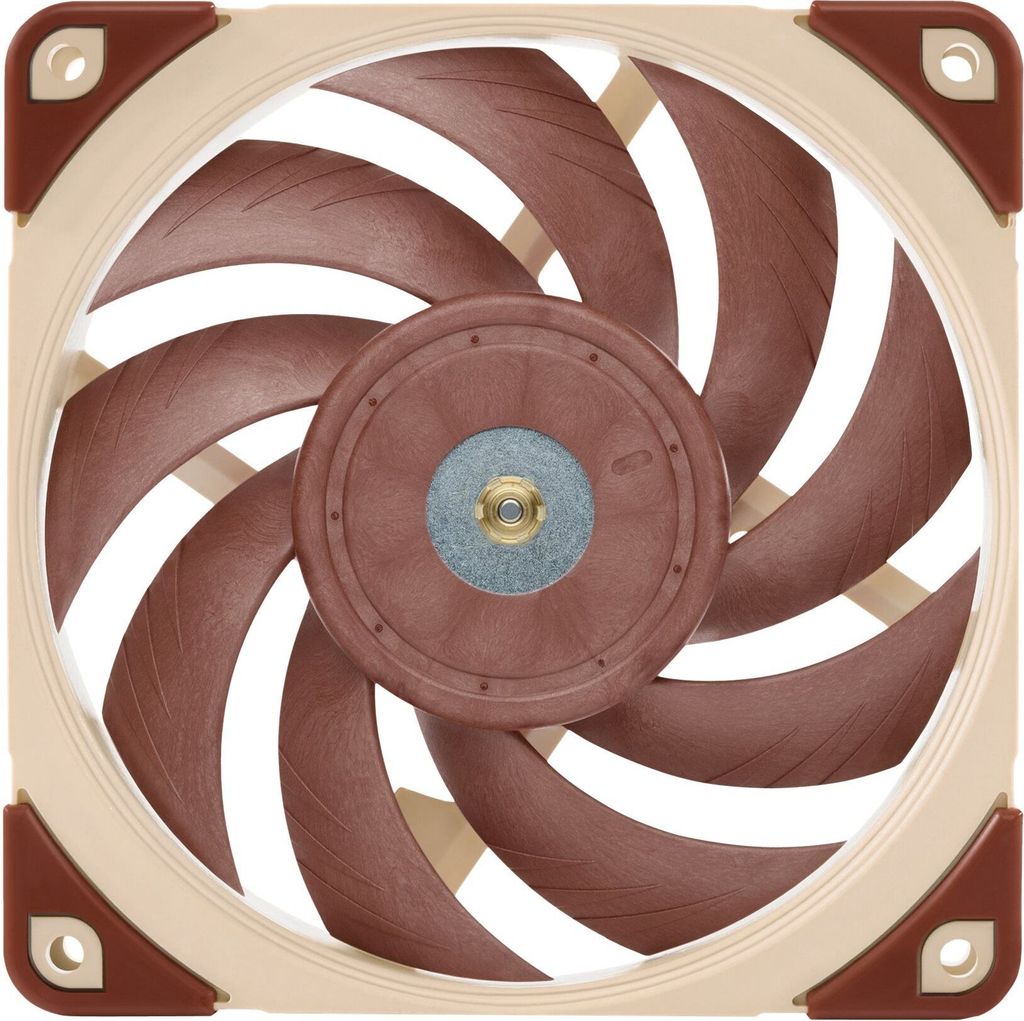

NOCTUA Lüfter 120*120*25 NF-A12X25 PWM

Der NF A12x25 ist ein hochoptimierter 120-mm-Lüfter der nächsten Generation, der dank innovativer aerodynamischer Designmaßnahmen neue Rekorde in Bezug auf die geräuschlose Kühlleistung aufstellt. Es kombiniert zukunftsweisende Noctua-Technologien wie den AAO-Rahmen (Advanced Acoustic Optimization) oder Flow Acceleration Channels mit einem beispiellos schmalen Laufradspalt von nur 0,5 mm. Dem Design von Noctuas A-Serie entsprechend, ist der NF A12x25 ein echter Alleskönner, der in allen Anwendungsbereichen hervorragende Ergebnisse erzielt, egal ob es sich um durchflussorientierte Anwendungen mit geringem Staudruck wie Gehäusebelüftungen handelt oder nicht druckorientierte Szenarien mit hohem Luftwiderstand wie der Einsatz an Kühlern und Wasserkühlern. Die 4-Pin-PWM-Version unterstützt eine vollautomatische Drehzahlregelung über PWM-Anschlüsse und wird mit einem Low-Noise-Adapter geliefert, der es ermöglicht, die maximale Drehzahl im PWM-Betrieb von 2000 auf 1700 U/min zu reduzieren.Seine überragende Effizienz, das zukunftsweisende Design und die kompromisslose Materialauswahl machen den NF A12x25 zu einem echten für höchste Ansprüche.


Merkmale:

Leistung der nächsten Generation:
Mit seiner noch höheren Effizienz und seiner neuen, hochmodernen Konstruktion stellt der NF A12x25 einen weiteren Innovationsschub in Bezug auf Leistungsniveau und Fertigungstechnologie dar.

Hochoptimierte P/Q-Kurve für alle AnwendungenHochoptimierte P/Q-Kurve für alle Anwendungen:
Das fortschrittliche aerodynamische Design des NF A12x25 ermöglicht eine extrem starke Druck-Durchfluss-Kennlinie (P/Q) besonders im kritischen Mittelbereich. Das macht den NF A12x25 zu einem echten Allrounder, der sowohl in druckempfindlichen als auch in durchflussempfindlichen Anwendungen hervorragend funktioniert.

Hervorragende Anwendungsakustik:
Während viele Lüfter schon beim Einbau in typische Anwendungen wie Kühler oder Radiatoren unangenehme, hohe Laufgeräusche erzeugen, wurde der NF A12x25 sorgfältig auf eine optimale Anwendungsakustik optimiert: Auch bei hohem Staudruck überzeugt der Lüfter mit einem gleichmäßigen, angenehmes Frequenzprofil und überraschend niedrige Schalldruckpegel.

Strömungsbeschleunigungskanäle:
Das Laufrad des NF A12x25 ist auf der Saugseite mit sogenannten Flow Acceleration Channels ausgestattet.

Minimaler Laufradspalt:
Der NF A12x25 hat einen beispiellos engen Laufradspalt (Abstand zwischen den Blattspitzen und der Innenseite des Rahmens) von nur 0,5 mm. Dieses äußerst ehrgeizige Design stellt einen neuen Rekord für 120-mm-Lüfter auf und trägt aufgrund des geringeren Leckstroms durch den Spalt zwischen Rotor und Rahmen zu einer überlegenen Leistung bei höheren dynamischen Drücken bei, wie sie bei Kühlern und Radiatoren zu finden sind.

Metallverstärkter Nabenbereich:
Der zentrale Nabenbereich des NF A12x25 ist komplett aus Stahl gefertigt und die Achsaufnahme hat eine zusätzliche Messingverstärkung. Die Kombination dieser beiden Maßnahmen sorgt für höchste Präzision und noch bessere Stabilität im kritischen Nabenbereich

Sterrox® Flüssigkristallpolymer:
Der Rotor des NF A12x25 besteht aus Noctuas neuartigem Sterrox® Liquid Crystal Polymer (LCP), das sich durch extreme Zugfestigkeit, einen außergewöhnlich niedrigen Wärmeausdehnungskoeffizienten und hervorragende Dämpfungseigenschaften auszeichnet, die ideal zur Reduzierung von Resonanz- und Vibrationsphänomenen sind in modernen Lüfterblattdesigns.

AAO-Rahmensystem:
Noctuas AAO (Advanced Acoustic Optimization)-Rahmen verfügen über integrierte Vibrationspuffer sowie einen abgestuften Einlassbereich (Stepped Inlet Design) und eine innere Oberflächenmikrostruktur (Inner Surface Microstructures), die eine noch bessere Leistung/Geräuscheffizienz ermöglichen.

Stufeneinlaufdesign:
Der abgestufte Einlaufbereich des gestuften Einlaufdesigns erzeugt mehr Turbulenzen im Einlauf. Dies erleichtert den Übergang von laminarer zu turbulenter Strömung, die besser am Rahmen haftet (Strömungsansatz) und somit die Saugleistung des Lüfters erhöht, insbesondere bei begrenzter Saugfläche.

Mikrostrukturen der inneren Oberfläche:
Die Mikrostruktur auf der Innenseite des Rahmens (Inner Surface Microstructures) bildet eine Grenzschicht, durch die sich die Spitzen der Lüfterblätter bewegen.

Integrierte Anti-Vibrations-Pads:
Die Anti-Vibrations-Pads aus extra weichem Silikon reduzieren die Übertragung kleinster Vibrationen und sind zudem mit allen gängigen Befestigungssystemen und Lüfterklammern kompatibel, die bei CPU-Kühlern zum Einsatz kommen.

Antivibrations-Dichtlippe für Wasserkühler:
Der NF A12x25 wird mit einer Silikondichtlippe geliefert, die bei der Installation auf Wasserkühlungsradiatoren und anderen Anwendungen verwendet werden kann, die von einer dichteren Abdichtung profitieren. Die Dichtlippe trägt zur Dämpfung minimaler Vibrationen und der Reduzierung von Leckströmen zwischen Lüfter und Radiator zu einer optimalen Kühlleistung bei.

SSO2-Speichersystem:
Der NF A12x25 ist mit der weiter optimierten zweiten Generation von Noctuas bewährtem SSO-Lagersystem ausgestattet. Bei SSO2 sitzt der hintere Magnet für eine noch bessere Stabilisierung näher an der Lüfterachse, was zu einer weiter verbesserten Präzision und Haltbarkeit führt.

Lagerschale aus Metall:


PWM-IC mit SCD:
Der Lüfter unterstützt eine vollautomatische Geschwindigkeitsregelung per PWM und nutzt dafür Noctuas eigens entwickelten NE FD1-Chip. Dieser neue PWM-IC integriert Noctuas Smooth Commutation Drive (SCD)-Technologie, die PWM-Schaltgeräusche minimiert und den Lüfter bei niedrigen Geschwindigkeiten noch leiser macht.

Stoppt bei 0 % PWM:
Der Lüfter kann komplett zum Stillstand gebracht werden, indem er vom Mainboard oder einer Lüftersteuerung mit einem PWM Duty Cycle (Duty Cycle) von 0% angesteuert wird. Damit eignet er sich ideal für semipassive Systeme, die bei geringer thermischer Belastung die Lüfter abschalten und somit völlig geräuschlos laufen.

Reibungsloser Kommutierungsantrieb 2:
Dadurch ist der Lüfter auch aus nächster Nähe überraschend leise.

Geräuscharmer Adapter:
Dadurch können Sie den Lüfter entweder mit konstanten 1700 U / min laufen lassen oder die maximale Drehzahl im PWM-Modus begrenzen.

Umfangreiche Anschlussmöglichkeiten:
Während das 20 cm kurze Primärkabel dazu beiträgt, Kabelsalat in typischen Anwendungen zu vermeiden, bietet die mitgelieferte 30-cm-Verlängerung zusätzliche Reichweite für alle Fälle. Beide Kabel sind vollständig ummantelt und ein 4-Pin-Y-Kabel ermöglicht die Steuerung eines zweiten PWM-Lüfters am selben Anschluss.

Optionaler Adapter für 140-mm-Wasserkühlungsradiatoren:
Dank seiner überlegenen Effizienz kann der NF A12x25 auch viele 140-mm-Lüfter übertreffen. In Kombination mit dem optionalen NA FMA1 Adapterrahmen, der die Montage auf 140mm Radiatoren erlaubt, ist der NF A12x25 ein hervorragendes Upgrade für 140mm basierte Wasserkühlungen.



Format: 120 x 120 x 25 mm
Lochabstand: 105x105mm
Anschluss- und Pin-Konfiguration: 4-Pin-PWM
Kabellänge: 20 cm + 30 cm NA EC1-Verlängerungskabel
Speichertyp: SSO2
Blattgeometrie A-Serie mit Strömungsbeschleunigungskanälen
Rahmentechnologie AAO (Advanced Acoustic Optimization)
Werkstoff Sterrox® LCP
Rotationsgeschwindigkeit (+/ 10 %): 2000 U/min
Rotationsgeschwindigkeit mit LNA: (+/ 10 %) 1700 U/min
Mindest. Drehzahl: 20% PWM (+/ 20%) 450RPM
Durchfluss: 102,1 m³/h
Volumenstrom mit LNA: 84,5 m³/h
Geräuschentwicklung: 22,6dB(A)
Geräuschentwicklung mit LNA: 18,8 dB(A)
Statischer Druck: 2,34 mm
Statischer Druck mit LNA: 1,65 mm
Max. Eingang: 1,68 W
Maximaler Strom: 0,14 A
Betriebsspannung: 12V
Spannung PWM-Signal: 5 V
MTTF >: 150.000 Std

Lieferumfang:
Geräuscharmer Adapter (LNA)
4-poliges Y-Kabel
30cm Kabelverlängerung
NA AV2 Antivibrationshalterungen
Anti-Vibrations-Dichtlippe für Wasserkühler
Lüfterschrauben

Hinweise und Warnungen Weitere Informationen:
TastenLeistungsvergleich mit dem NF F12 und NF S12A
ButtonsTechnischer Hintergrund und Herausforderungen in der Produktion
ButtonsInterview mit Lars Strömbäck (Noctua CTO)
ButtonsWelcher 120-mm-Lüfter ist der richtige für mich?

• Spannung: 12 V
• Ungefähre Abmessungen
  • 12 x 12 cm
  • 12 x 12 x 2,5 cm
• Typ:
  • Lüfter
  • Für Computergehäuse
• Luftstrom
  • 102,1 M³/H
  • 84,5 M³/H
• Einheiten: 1 Einheit
• Luftgeschwindigkeit:
  • 2000 U/min
  • 1700 U/min
  • 450 UMDREHUNGEN PRO MINUTE
• Anschlüsse: 4-polig
• Farbe:
  • Rot
  • Beige
  • Braun
• Schallintensität:
  • 18,8 DB
  • 22,6 DB
• Ungefährer Durchmesser: Ø 12 cm
• Lüfter: 1
• Inklusive: Schrauben

Wenn Sie sich leidenschaftlich mit IT und Elektronik beschäftigen, mit der Technologie auf dem neuesten Stand sein wollen und nicht einmal die winzigsten Einzelheiten auslassen, Box Ventilator Noctua NF-A12x25 PWM Ø 12 cm (1 Stück) .

• Spannung: 12 V
• Maße ca.:
  • 12 x 12 cm
  • 12 x 12 x 2,5 cm
• Art:
  • Ventilator
  • Für Computerboxen
• Luftstrom:
  • 102,1 M³/H
  • 84,5 M³/H
• Stückzahl: 1 Stück
• Geschwindigkeit:
  • 2000 rpm
  • 1700 rpm
  • 450 RPM
• Anschlüsse: 4 pin
• Farbe:
  • Rot
  • Beige
  • Braun
• Soundintensität:
  • 18,8 DB
  • 22,6 DB
• Durchmesser: Ø 12 cm
• Ventilator: 1
• Enthalten: Schrauben

Hochwertiger 120-mm-Lüfter mit hoher statischer Druck und PWM-Steuerung von NOCTUA.

Noctua NF-A12x25 PWM - Gehäuselüfter - 120 mm (NF-A12x25 PWM)

Noctua NF-A12x25 PWM 120mm Gehäuselüfter

Der NF-A12x25 ist ein hochoptimierter 120mm Lüfter der nächsten Generation, der dank innovativer aerodynamischer Konstruktionsmaßnahmen neue Bestmarken in Sachen Silent-Kühlleistung setzt. Er kombiniert richtungsweisende Noctua-Technologien wie den AAO (Advanced Acoustic Optimisation) Rahmen oder Flow Acceleration Channels mit einem beispiellos engen Laufradspalt von nur 0,5mm. Der Konzeption von Noctuas A-Serie entsprechend, handelt es sich beim NF-A12x25 um einen echten Alleskönner, der in sämtlichen Anwendungsbereichen ausgezeichnete Resultate zeigt – ganz gleich, ob es um förderleistungsorientierte Applikationen mit geringem Staudruck wie Gehäusebelüftung oder druckorientierte Szenarien mit hohem Luftwiderstand wie den Einsatz auf Kühlern und Wasserkühlungs-Radiatoren geht. Die 4-Pin PWM Version unterstützt vollautomatische Geschwindigkeitsregelung über PWM Anschlüsse und wird mit einem Low-Noise Adapter , durch den die Maximalgeschwindigkeit im PWM Betrieb von 2000 auf 1700rpm gesenkt werden kann. Seine überlegene Effizienz, zukunftsweisende Konstruktion und kompromisslose Materialwahl machen den NF-A12x25 zu einem echten für allerhöchste Ansprüche.

• Computergehäuse of Lüfter 12 cm 2000 RPM
• 22,6 dB 2,34 mmH2O Selbststabilisierendes Öldrucklager (SSO)
• Kompatibel mit Pulsweitenmodulation (PWM)
• Beige, Rot

Design

• Produktfarbe: Rot, Beige
• Lüfteranschluss: 4-polig
• Anzahl Lüfter: 1 Lüfter
• Material: Flüssigkristallpolymer (LCP)

Leistung

• Stromversorgung: 1,68 W
• Spannung: 12 V

Gewicht & Abmessungen

• Verpackungsgewicht:355 g
• Breite:120 mm
• Höhe:120 mm
• Verpackungsbreite:150 mm
• Verpackungstiefe:34 mm
• Tiefe:25 mm
• Verpackungshöhe:210 mm

Leistung

• Typ:Lüfter
• Geräuschpegel (hohe Geschwindigkeit):22,6 dB
• Drehzahl (max.):2000 U/min
• Geräuschpegel mit LNA (max.):18,8 dB
• Lagertyp:Selbststabilisierendes Öldrucklager (SSO)
• Luftstrom:102,1 m³/h
• Drehzahl (min.):450 U/min
• Geeignet für:Computer Gehäuse
• Maximaler Luftdruck:2,34 mmH2O
• Unterstützung für Pulsweitenmodulation (PWM):Ja
• Luftstrom mit LNA (max):84,5 m³/h
• Lüfterdurchmesser:12 cm
• Kompatible Prozessorserien:Nicht unterstützt
• Drehzahl mit LNA (max):1700 U/min
• Unterstützte Prozessorsockel:Nicht unterstützt

Verpackungsinhalt

• Mitgelieferte Kabel:Lüfter
• Low-Noise-Adapter (LNA):J
• Mitgelieferte Schrauben:Ja

Weitere Eigenschaften

• Mittlere Zeit bis zum Ausfall (MTTF):150000 h

Logistik Daten

• Bruttogewicht des Umkartons:14,4 kg
• Produkte pro Umkarton:36 Stück
• Höhe des Umkartons:375 mm
• Länge des Umkartons:380 mm
• Breite des Umkartons:380 mm

Das NF-A12X25 12 V PWM ist eine pWM-kompatible 12 V-Variante des preisgekrönten, hochwertigen NF-A12X25 120 mM-Fan von Noctua. Mit Standard-AAO-Frame (erweiterte akustische Optimierung) und fortschrittlichen aerodynamischen Konstruktionsmaßnahmen sowie Durchflussbeschleunigungskanälen ist der NF-A12X25 für seine überlegene Leistung und seinen hervorragenden ruhigen Betrieb bekannt. 12 V PWM ist eine Premium -Wahl für die anspruchsvolle 12 -V -PWM -Kontrolle.

• PWM-kompatible 12 V-Variante
• Standard AAO -Rahmen
• Erweitertes aerodynamisches Design
• Durchflussbeschleunigungskanäle
• Smooth Commutation Drive -Technologie
• Referenzklasse SSO2
• Ausgezeichnete Gehgeschwindigkeit
• Hervorragende Langzeitstabilität
• Premium -Auswahl für die anspruchsvolle 12 -V -PWM -Kontrolle

Empfohlene Platzierung:

Computergehäuse

Typ:

Ventilator

Lüfterdurchmesser:

12 cm

Unterstützte Prozessorsteckplätze:

Nicht unterstützt

Kompatible Prozessoren:

Nicht unterstützt

Rotationsgeschwindigkeit (min.):

450 RPM

Rotationsgeschwindigkeit (max.):

2000 RPM

Rotationsgeschwindigkeit mit LNA (max):

1700 RPM

Geräuschpegel (hohe Geschwindigkeit):

22,6 dB

Geräuschpegel mit LNA (max):

18,8 dB

Luftstrom:

102,1 m³/h

Luftstrom mit LNA (max):

84,5 m³/h

Maximum Luftdruck:

2,34 mmH2O

Unterstützung der Pulsweitenmodulation:

Ja

Lagertyp:

Self-Stabilising Oil-pressure Bearing (SSO)

Produktfarbe:

Beige, Rot

Material:

Flüssigkristallpolymer (LCP)

Anzahl Lüfter:

1 Lüfter

Ventilator-Anschluss:

4-polig

Stromversorgung:

1,68 W

Spannung:

12 V

Breite:

120 mm

Tiefe:

25 mm

Höhe:

120 mm

Verpackungsbreite:

150 mm

Verpackungstiefe:

34 mm

Verpackungshöhe:

210 mm

Paketgewicht:

355 g

Mitgelieferte Kabel:

Ventilator

Schrauben enthalten:

Ja

Low-noise adaptor (LNA):

Ja

Mittlere Zeit bis zum Ausfall (MTTF):

150000 h

Warentarifnummer (HS):

84733080

Breite des kartons:

380 mm

Länge des kartons:

380 mm

Höhe des kartons:

375 mm

Gewicht karton:

14,4 kg

Anzahl Produkte pro karton:

36 Stück(e)

Produktspezifikationen:

• Platzierung: Computergehäuse
• Typ: Ventilator
• Lüfterdurchmesser: 12 cm

Hersteller-Nr.:NF-A12x25 PWM
