Eigenschaften - Die Sicherungsautomaten der Baureihe S 200 M schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530.- Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077 und CSA 22.2 No - 235.- Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte.- Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene.- Leiterquerschnitte bis zu 35 mm²können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden.- Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen.- Zahlreiche Zulassungen machen den S 200 M fit für den weltweiten Einsatz.- Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen. Technische Daten:
- Einbautiefe: 69 mm
- Auslösecharakteristik: C
- Polzahl (gesamt): 3
- Anzahl der abgesicherten Pole: 3
- Bemessungsstrom: 16 A
- Bemessungsspannung: 400 V
- Bemessungsisolationsspannung Ui: 440 V
- Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
- Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
- Spannungsart: AC/DC
- Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
- Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 25 kA
- Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
- Frequenz: 50..60 Hz
- Energiebegrenzungsklasse: 3
- Unterputzmontage: Nein
- Mitschaltender Neutralleiter: Nein
- Überspannungskategorie: 3
- Verschmutzungsgrad: 3
- Zusatzeinrichtungen möglich: Ja
- Breite in Teilungseinheiten: 3
- Schutzart Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Einbautiefe: 69 mm
- Auslösecharakteristik: C
- Polzahl (gesamt): 3
- Anzahl der abgesicherten Pole: 3
- Bemessungsstrom: 16 A
- Bemessungsspannung: 400 V
- Bemessungsisolationsspannung Ui: 440 V
- Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
- Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
- Spannungsart: AC/DC
- Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
- Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 25 kA
- Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
- Frequenz: 50..60 Hz
- Energiebegrenzungsklasse: 3
- Unterputzmontage: Nein
- Mitschaltender Neutralleiter: Nein
- Überspannungskategorie: 3
- Verschmutzungsgrad: 3
- Zusatzeinrichtungen möglich: Ja
- Breite in Teilungseinheiten: 3
- Schutzart (IP): IP20
- Umgebungstemperatur während des Betriebs: -25..55°C
- Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75..25 mm²
- Anschließbarer Leiterquerschnitt eindrähtig: 0,75..35 mm²
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
- Nennstrom:
- 16 A
- Nennspannung:
- 440 V
- Durchschlagfestigkeit:
- 2000 V
- Schutzschaltertyp:
- Miniatur-Leistungsschalter
- Typ:
- Typ C
- Schaltleistung:
- 25000 A
- Anzahl der Pole:
- 3
- Anzahl Module (max.):
- 3 Modul(e)
- Internationale Schutzart (IP-Code):
- IP20
- Verschmutzungsgrad:
- 3
- Sicherungstyp:
- Zylindrische
- Produktfarbe:
- Grau
- Betriebstemperatur:
- -25 - 55 °C
- Temperaturbereich bei Lagerung:
- -40 - 70 °C
- Breite:
- 52,5 mm
- Tiefe:
- 69 mm
- Höhe:
- 88 mm
- Gewicht:
- 375 g
- Verpackungsbreite:
- 92 mm
- Verpackungstiefe:
- 58 mm
- Verpackungshöhe:
- 80 mm
- Paketgewicht:
- 400 g
- Verpackungsart:
- Box
- Konformitätsbescheinigungen:
- RoHS
- Mindestbestellmenge:
- 1 Stück(e)

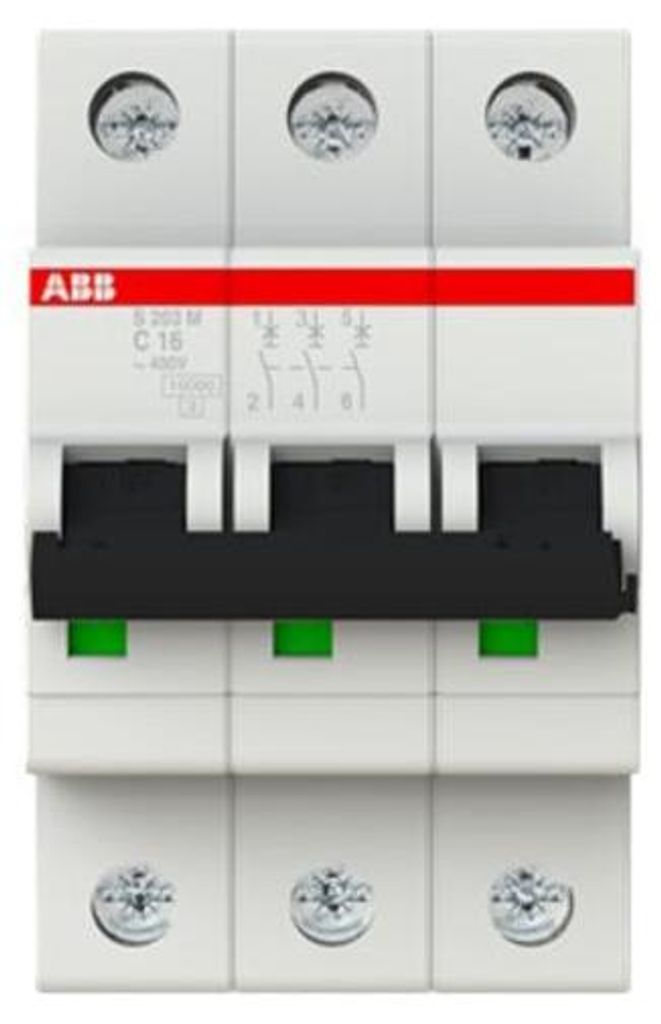

1 Stück ABB LS-Schalter Baureihe S 203M-C16
C 16A, 3-polig, 10kA 2CDS273001R0164
LS 16 Sicherung Schalter
Leitungsschutzschalter System pro M compact
Finger- und Handrückensichere Klemmen
mit Kombi-Rahmenklemmen
Nennspannung 230/400V AC; mehrpolig 400V AC
Alle genannten Marken sind Eigentum der jeweiligen Hersteller bzw. Inhaber und werden nur zur korrekten Beschreibung der Artikel verwendet.
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Sicherungsautomat 10kA 16A C 3p S203M-C16 Auslösecharakteristik C, Polzahl (gesamt) 3, Anzahl der abgesicherten Pole 3, Bemessungsstrom 16A, Bemessungsspannung 400V, Bemessungsisolationsspannung Ui 440V, Bemessungsstoßspannungsfestigkeit Uimp 4kV, Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 10kA, Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 10kA, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 15kA, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 25kA, Spannungsart AC/DC, Frequenz 50 ... 60Hz, Energiebegrenzungsklasse 3, Überspannungskategorie 3, Verschmutzungsgrad 3, Zusatzeinrichtungen möglich, Breite in Teilungseinheiten 3, Einbautiefe 69mm, Schutzart (IP) IP20, Umgebungstemperatur während des Betriebs -25 ... 55°C, Anschließbarer Leiterquerschnitt mehrdrähtig 0 ... 25mm², Anschließbarer Leiterquerschnitt eindrähtig 0 ... 35mm², Die Sicherungsautomaten der Baureihe S 200 M schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077 und CSA 22.2 No. 235. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb
Hauptmerkmale Leistung Nennstrom 16 A Nennspannung 440 V Durchschlagfestigkeit 2000 V Merkmale Schutzschaltertyp Miniatur-Leistungsschalter Typ C-Typ Anzahl der Pole 3 Anzahl Module (max.) 3 Modul(e) Schaltleistung 25000 A Internationale Schutzart (IP-Code) IP20 Verschmutzungsgrad 3 Sicherungstyp Zylindrische Produktfarbe Grau RoHS-Kompatibel Ja Betriebsbedingungen Temperaturbereich in Betrieb 25 - 55 °C Temperaturbereich bei Lagerung 40 - 70 °C Gewicht und Abmessungen Breite 52,5 mm Tiefe 69 mm Höhe 88 mm Gewicht 375 g Verpackungsdaten Verpackungsbreite 92 mm Verpackungstiefe 58 mm Verpackungshöhe 80 mm Paketgewicht 400 g Verpackungsart Box Logistische Daten Mindest Bestellungsanzahl 1 Stück(e)
ABB S203M-C16 Stromunterbrecher Miniatur-Leistungsschalter C-Typ 3 3 Modul(e) (2CDS273001R0164)
Die Sicherungsautomaten der Baureihe S 200 M schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077 und CSA 22.2 No. 235. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 M fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
