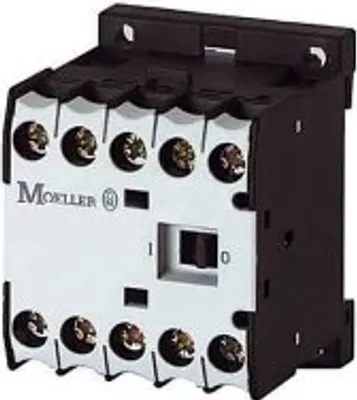

Eaton DILEM-01(24V50HZ), Schütz, Schwarz, Weiß, IP20, 45 mm, 52 mm, 58 mm

Eaton Leistungsschütz DILEM-01(24V50HZ)

Hersteller:Eaton
Bezeichnung:Leistungsschütz AC-3/400V:4kW 3p
Typ:DILEM-01(24V50HZ)
Bemessungssteuerspeisespannung Us bei AC 50 Hz:24 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz:0 V
Bemessungssteuerspeisespannung Us bei DC:0 V
Spannungsart zur Betätigung:AC
Anzahl der Schließer als Hauptkontakte:3
Anschlussart Hauptstromkreis:Schraubanschluss
Betriebsspannung bei AC 50 Hz:24..690 V
Betriebsspannung bei AC 60 Hz:24..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:9 A
Bemessungsbetriebsleistung bei AC-3, 400 V:4 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V:6,59999999 A
Bemessungsbetriebsleistung bei AC-4, 400 V:3 kW
Bemessungsbetriebsleistung NEMA:3,7 kW
Anzahl der Hilfskontakte als Öffner:1
Geeignet für Reiheneinbau:nein
Breite:45 mm
Höhe:58 mm
Tiefe:52 mm

Eaton Leistungsschütz DILEM-01(24V50HZ): weitere Details

Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 40 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, verwendbar für: DILE, Kontaktbestückung Ö = Öffner: 1 Ö, Stromart AC/DC: Wechselstrombetätigung

Geliefert wird: Eaton (Moeller) Leistungsschütz AC-3/400V:4kW 3p DILEM-01(24V50HZ), Verpackungseinheit: 1 Stk., EAN: 4015080100867

Produkttyp:

Schütz

Produktfarbe:

Schwarz, Weiß

Anzahl der Pole:

3

Internationale Schutzart (IP-Code):

IP20

Breite:

45 mm

Tiefe:

52 mm

Höhe:

58 mm

Leistungsschütz, nach IEC/EN60947, 3 polig, mit Schraubanschlüssen, mit max 4 Hilfskontakten erweiterbar, mit 1 Hilfsschalter als zwangsgeführter Kontakt, Schraub und Schnappmontage, Ui 690V, Schutzart IP20, fingersicher nach VDE 0106 T. 100, Lebensdauer 10 Mio Schaltspiele mechanisch, es Zubehör: Hilfsschalterbausteine, Schutzbeschaltungen, Sternpunktbrücken, Parallelverbinder, Verdrahtungssätze, mechanische Verriegelung

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Leistungsschütz AC-3/400V:4kW 3p DILEM-01(24V50HZ) Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 ... 24V, Bemessungssteuerspeisespannung Us bei AC 60 Hz 0V, Bemessungssteuerspeisespannung Us bei DC 0V, Spannungsart zur Betätigung AC, Bemessungsbetriebsstrom Ie bei AC-1, 400 V 22A, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9A, Bemessungsbetriebsleistung bei AC-3, 400 V 4kW, Bemessungsbetriebsstrom Ie bei AC-4, 400 V 6,6A, Bemessungsbetriebsleistung bei AC-4, 400 V 3kW, Bemessungsbetriebsleistung NEMA 3,7kW, Anzahl der Hilfskontakte als Schließer 0, Anzahl der Hilfskontakte als Öffner 1, Anschlussart Hauptstromkreis Schraubanschluss, Anzahl der Öffner als Hauptkontakte 0, Anzahl der Schließer als Hauptkontakte 3, Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer

Hauptmerkmale Merkmale Produkttyp Schütz Produktfarbe Schwarz, Weiß Anzahl der Pole 3 Internationale Schutzart (IP-Code) IP20 Gewicht und Abmessungen Breite 45 mm Tiefe 52 mm Höhe 58 mm

Leistungsschütz, Anwendung: Kleinschütze für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Normale Wechselstrom-Induktionsmotoren: anlassen, während Betrieb ausschalten, AC-4: Normale Wechselstrom-Induktionsmotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Beschreibung: Mit Hilfskontakt, Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A

Eaton DILEM-01(24V50HZ) - Schütz - Schwarz - Weiß - IP20 - 45 mm - 52 mm - 58 mm - Leistungsschütz - 24 V 50 Hz - 3-polig - 380 V 400 V - 4 kW - Kontaktbestückung Ö = Öffner= 1 Ö - Schraubklemmen - Wechselstrombetätigung

Leistungsschütz nach IECEN60947 3 polig mit Schraubanschlüssen mit max 4 Hilfskontakten erweiterbar mit 1 Hilfsschalter als zwangsgeführter Kontakt Schraub und Schnappmontage Ui 690V Schutzart IP20 fingersicher nach VDE 0106 T. 100 Lebensdauer 10 Mio Schaltspiele mechanisch es Zubehör Hilfsschalterbausteine Schutzbeschaltungen Sternpunktbrücken Parallelverbinder Verdrahtungssätze mechanische Verriegelung
