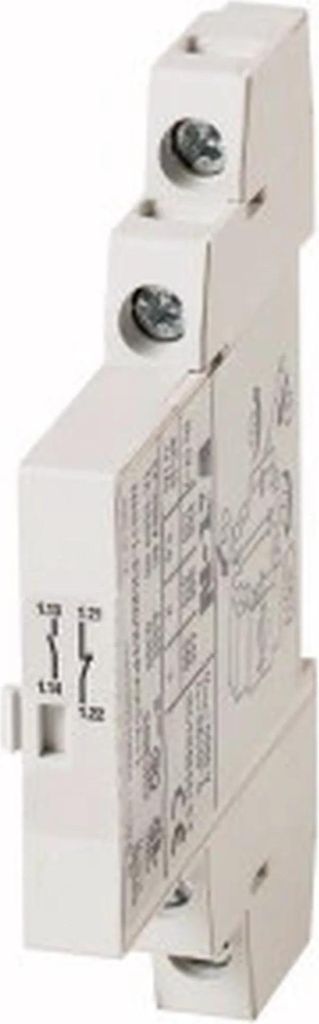

Dieses Hilfskontaktmodul dient zur Erfassung und Signalisierung des Schaltzustands von PKZM0 Motorvollschutzschaltern. Es ermöglicht eine zuverlässige Rückmeldung in Steuerstromkreisen zur Realisierung komplexer Verriegelungsfunktionen. Die Kontaktbestückung von 1 Schließer (S) und 1 Öffner (Ö) bietet flexible Anwendungsmöglichkeiten für Melde- oder Steuerungsschaltungen.
- Funktion: Zustandssignalisierung
- Kontaktkonfiguration: 1 Schließer (S) und 1 Öffner (Ö)
- Kompatibilität: PKZM0-Baureihe
- Montageposition: Seitlich rechts anbaubar
Details:
- Herstellernummer: 72896
- Herstelltypnummer: NHI11-PKZ0
Eigenschaften - Normal-Hilfsschalter, Kontaktbestückung S=Schließer: 1 S, Kontaktbestückung Ö=Öffner: 1 Ö, verwendbar für: PKZM01, PKZM0, PKZM4, PKZM0-T, PKM0, PKE
Technische Daten:- Anzahl der Kontakte als Schließer: 1
- Anzahl der Kontakte als Öffner: 1
- Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 3,5 A
- Ausführung des elektrischen Anschlusses: Schraubanschluss
- Ausführung: aufsteckbar
- Montageart: Seitenanbau
- Fassung: ohne
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
Hilfskontakt 1 Schließer 1 Öffner seitliche Montage NHI11-PKZ0 072896
Technische Daten:
- Typ: NHI11-PKZ0
- Seitliche Montage an der rechten Seite des Leistungsschalters
- Schraubanschluss
- Bemessungsspannung: 500 V AC
- Bemessungsbetriebsstrom Ie für AC-15, 230 V [A]: 3,5
- Anzahl der Öffnerkontakte: 1
- Anzahl der Schließerkontakte: 1
- Breite:
- 9 mm
- Tiefe:
- 67,3 mm
- Höhe:
- 94,6 mm
- Produktfarbe:
- Weiß
- Betriebstemperatur:
- -25 - 55 °C
Eaton Normal-Hilfsschalter NHI11-PKZ0
Hersteller:Eaton
Bezeichnung:Normal-Hilfsschalter 1S1Ö
Typ:NHI11-PKZ0
Anzahl der Kontakte als Schließer:1
Anzahl der Kontakte als Öffner:1
Bemessungsbetriebsstrom Ie bei AC-15, 230 V:3,5 A
Ausführung des elektrischen Anschlusses:Schraubanschluss
Ausführung:aufsteckbar
Montageart:Seitenanbau
Fassung:ohne
Eaton Normal-Hilfsschalter NHI11-PKZ0: weitere Details
Normal-Hilfsschalter, Kontaktbestückung S = Schließer: 1 S, Kontaktbestückung Ö = Öffner: 1 Ö, verwendbar für: PKZM01, PKZM0, PKZM4, PKZM0-T, PKM0, PKE
Geliefert wird: Eaton (Moeller) Normal-Hilfsschalter 1S1Ö NHI11-PKZ0, Verpackungseinheit: 1 Stk., EAN: 4015080728962
Eaton NHI11-PKZ0. Breite: 9 mm, Tiefe: 67,3 mm, Höhe: 94,6 mm. Produktfarbe: Weiß, Betriebstemperatur: -25 - 55 °C
Merkmale
Betriebstemperatur
-25 - 55 °C
Gewicht und Abmessungen
Normalhilfsschalter 1 Schließer + 1Öffner, mit Schraubklemmen, für Schutzschalter Baugröße PKZ(M)0
Technische Details:| Name | Wert |
|---|
| Type | NHI 11-PKZ 0 072896 |
| Hersteller Artikelnummer | 072896 |
| Anzahl der Kontakte als Wechsler | 0 |
| Anzahl der Kontakte als Schließer | 1 |
| Anzahl der Kontakte als Öffner | 1 |
| Anzahl der Fehlersignalschalter | 0 |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 3,5 A |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Ausführung | aufsteckbar |
| Montageart | Seitenanbau |
| Fassung | ohne |
- Typ: NHI11-PKZ0
- Verschraubung
- Nennspannung: 500V AC
- Nennbetriebsstrom Ie für AC-15, 230 V [A]: 3.5
- Anzahl der normalerweise offenen Kontakte: 1
- Anzahl der Schließer: 1
Eaton NHI11-PKZ0 - 9 mm - 67,3 mm - 94,6 mm - Weiß - -25 - 55 °C - Normal-Hilfsschalter - 1 Schließer + 1 Öffner - Schraubanschluss
Sicherungen & Schutzschalter – Originalprodukt von EATON. Bezeichnung: Normal-Hilfsschalter, 1 S, 1 Ö, Rechtsseitig anbaubar an Motorschutzschalter, Schraubklemmen 072896 EATON. Hersteller-Nr.: 072896. Geeignet für den Einsatz in der Elektroinstallation und im Schaltschrankbau (je nach Ausführung).
Hauptmerkmale Gewicht und Abmessungen Breite 9 mm Tiefe 67,3 mm Höhe 94,6 mm Merkmale Produktfarbe Weiß Betriebstemperatur 25 - 55 °C
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Normal-Hilfsschalter 1S1Ö NHI11-PKZ0 Anzahl der Kontakte als Wechsler 0, Anzahl der Kontakte als Schließer 1, Anzahl der Kontakte als Öffner 1, Anzahl der Fehlersignalschalter 0, Bemessungsbetriebsstrom Ie bei AC-15, 230 V 3,5A, Ausführung des elektrischen Anschlusses Schraubanschluss, Ausführung aufsteckbar, Montageart Seitenanbau, Fassung ohne, Normal-Hilfsschalter, Kontaktbestückung S = Schließer: 1 S, Kontaktbestückung Ö = Öffner: 1 Ö, verwendbar für: PKZM01, PKZM0, PKZM4, PKZM0-T, PKM0, PKE
Normal-Hilfsschalter, 1 Schließer + 1 Öffner, SchraubanschlussEaton Type: NHI11-PKZ0Eaton Artikel Nr.: 072896
Normal-Hilfsschalter, Kontaktbestückung S = Schließer: 1 S, Kontaktbestückung Ö = Öffner: 1 Ö, verwendbar für: PKZM01, PKZM0, PKZM4, PKZM0-T, PKM0, PKE
