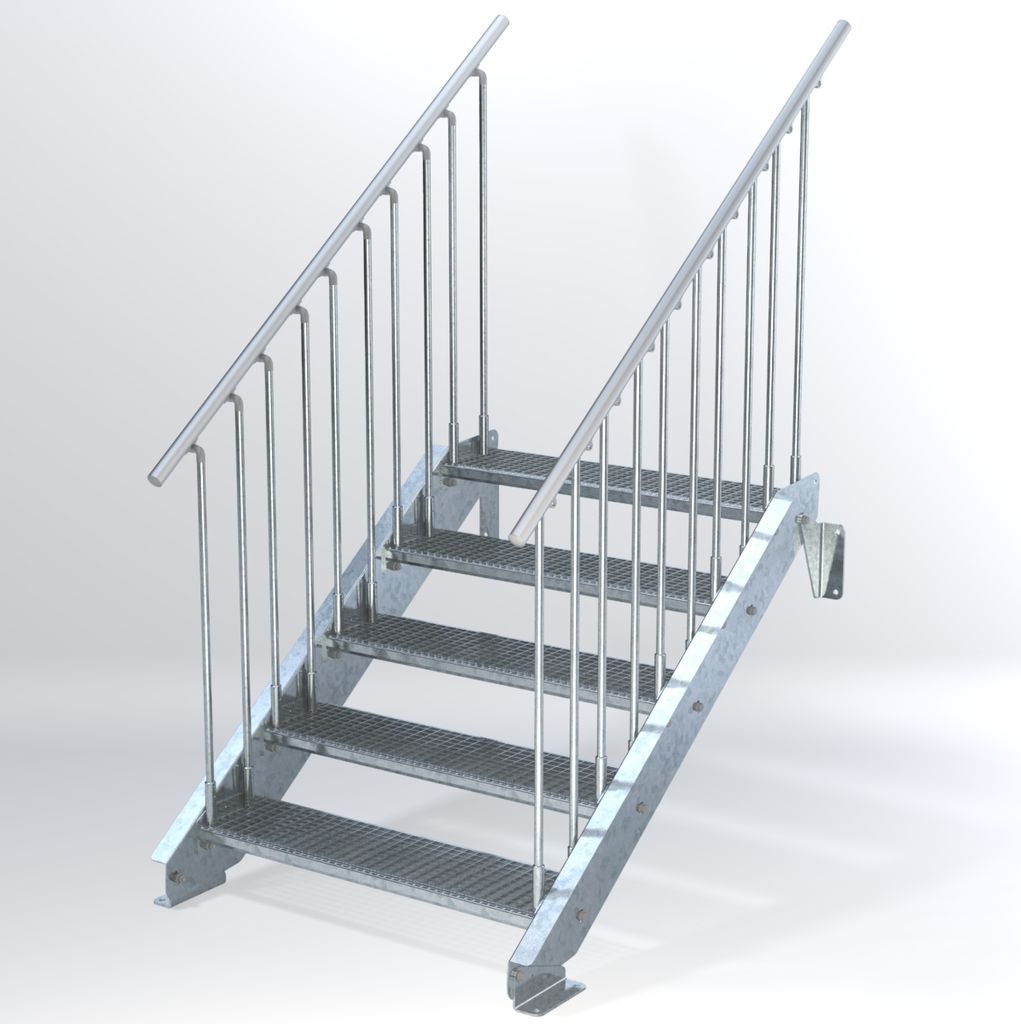

Stahltreppe 5 Stufen bis Höhe 100 cm, Laufbreite : 100 cm beidseitiges Geländer ST 3 (31 / 9 mm schmal)

Treppenbreite

gewählte Stufenlänge + 120mm + 4mm je Geländer = Maß von Außenkante bis Außenkante Treppenwange

Anzahl der Steigungen

• 5 Steigungen = oberste Stufe auf Höhe der Austrittsebene
• 6 Steigungen = Treppenmontage mit oberster Stufe einen Tritt unterhalb der oberen Austrittsebene

Anzahl der Stufen

5 Stufen in gewählter Stufenlänge und 270 mm Tiefe

Stufenausführung wählbar

• ST1, Maschenweite 31*31 mm, Tragstab und Füllstab plan, doppelt gelochte Sicherheitsantrittskante
• ST2, Maschenweite 31*31 mm, Tragstab profiliert und Füllstab plan, doppelt gelochte Sicherheitsantrittskante
• ST3, Maschenweite 31*9 mm, Tragstab und Füllstab plan, doppelt gelochte Sicherheitsantrittskante

Geschoßhöhe - Anstellhöhe variabel

• 832 - 1004 mm in Abhängigkeit zur Auslage
• max. 1205 mm - bei Montage der Treppe mit oberster Stufe einen Tritt unterhalb der oberen Austrittsebene

Auslage variabel

1355 - 1461 mm in Abhängigkeit zur Anstellhöhe (Horizontalmaß von Wandanlage bis Vorderkante Wange)

Wangenausführung

Einteilige 3 mm Wangen als L-Profil mit 60 mm und 220 mm Schenkellängen

Steigungshöhe variabel

166 - 201 mm in Abhängigkeit zur Montagehöhe

Anstellwinkel

minimal 32° - maximal 40°

Treppenlaufbreite

• kein Geländer: gewählte Stufenlänge als tatsächliche Laufbreite
• einseitiges Geländer: gewählte Stufenlänge abzgl. 25mm als tatsächliche Laufbreite
• beidseitiges Geländer: gewählte Stufenlänge abzgl. 50mm als tatsächliche Laufbreite

Geländerausführung

• Senkrechtes Einzelstabgeländer feuerverzinkt, beidseitig, mit Handlauf als Rundrohr Ø 40/2 mm in Aluminium, Veredelung in Eloxal EV 1
• Geländerstabhalter, montiert zwischen Stufenseitenplatte und Treppenwange zur Aufnahme der Geländerstäbe (Präzisionsrohre!)

Oberfläche

Stahlteile in feuerverzinkter Ausführung und zusätzlicher Passivierung gegen Weißrost

Verbindungsmittel

• In Edelstahlausführung bzw. feuerverzinkter Qualität
• Stufe-Wangenverbindung mit bauaufsichtlich zugelassenen Schraubengarnituren M 12

Treppenbefestigung

Die Montageschrauben zur Wand und Bodenbefestigung der Treppe sind nicht Inhalt dieses Treppenbausatzes.
