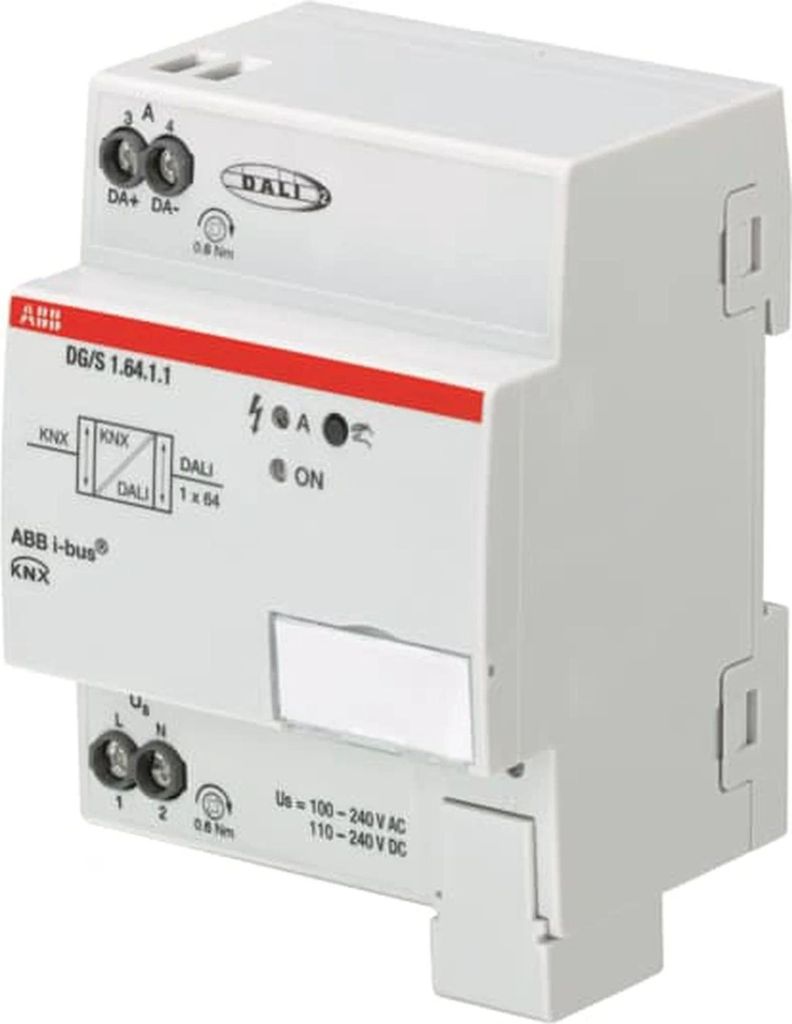

ABB Stotz S&J DALI-Gateway Basic DG/S1.64.1.1
Hersteller:ABB Stotz S&J
Bezeichnung:DALI-Gateway Basic 1f
Typ:DG/S1.64.1.1
Bussystem KNX:ja
Bussystem KNX-Funk:nein
Bussystem Funkbus:nein
Bussystem LON:nein
Bussystem Powernet:nein
Andere Bussysteme:ohne
Funk bidirektional:nein
Ausführung:Schnittstelle Beleuchtungssystem/DALI
Montageart:REG
Breite in Teilungseinheiten:4
Anzahl der Kanäle:1
Max. Anzahl der Geräte pro Kanal:64
Demontageschutz:nein
Mit LED-Anzeige:ja
Updatefähig:ja
Betriebsspannung:100..240 V
Spannungsart:AC/DC
Leistungsaufnahme:2 W
Protokoll:sonstige
Providerabhängig:nein
Visualisierung:nein
Web-Server:nein
Funk-Schnittstelle:nein
IR-Schnittstelle:nein
Schutzart (IP):IP20
ABB Stotz S&J DALI-Gateway Basic DG/S1.64.1.1: weitere Details
Das Gerät dient der Ansteuerung von DALI oder DALI-2 Standard-Teilnehmer über ABB i-bus® KNX. Ein DALI-Ausgang für max. 64 DALI-Teilnehmer. Die DALI-Spannungsversorgung ist integriert. Die Ansteuerung kann pro DALI-Teilnehmer (64), über Leuchtengruppen (16), gemeinsam im Broadcast oder über Szenen (16) erfolgen. Umfangreiche Fehler- und Störmeldungen stehen zur Verfügung. Slave-, Treppenlicht-, Sperren- und Zwangsführung-Funktion sind integriert. DALI-Notlichtkonverter nach EN 62386-202, DT1 werden unterstützt. Über den Notlichtkonverter können Notlicht Funktionstest und Dauertests über KNX getriggert und das Ergebnis auf dem KNX zur Verfügung gestellt werden. Andere DALI-Teilnehmer, z.B. DT6 oder DT8 sind über Standard DALI Befehle nach EN 62386-102 ansteuerbar. Zur Diagnose und individuellen Änderung der DALI-Adresse oder Gruppenzuordnung steht ein separates Softwaretool (ABB i-bus® Tool) zur Verfügung.
Geliefert wird: ABB Stotz S&J DALI-Gateway Basic 1f DG/S1.64.1.1, Verpackungseinheit: 1 Stk., EAN: 4016779942669
Eigenschaften:- Zum Ansteuern von DALI-Teilnehmer über ABB i-bus
- Ein DALI Ausgang für max. 64 DALI Teilnehmer
- Die DALI Spannungsversorgung ist integriert
- Die Ansteuerung kann pro DALI Teilnehmer (64), über Gruppen (16), gemeinsam im Broadcast oder über Szenen (16) erfolgen
- Umfangreiche Fehler- und Störmeldungen stehen zur Verfügung
- DALI Notlichtkonverter(64) nach EN 62386-202 werden unterstützt
- Über den Notlichtkonverter kann der Funktionstest und -Dauertests über KNX getriggert und das Ergebnis auf dem KNX zur Verfügung gestellt werden
- Slave-, Treppenlicht-, Sperren- und Zwangsführung- Funktion sind integriert
- Die DALI Telegrammrate ist veränderbar.Für eine individuelle Umadressierung der DALI-Teilnehmer oder Gruppenzuordnung steht ein separates Diagnose- und Inbetriebnahme-Tool, ABB i-bus Tool zur Verfügung.
Technische Daten:
- Bussystem KNX: Ja
- Bussystem KNX-Funk: Nein
- Bussystem Funkbus: Nein
- Bussystem LON: Nein
- Bussystem Powernet: Nein
- Andere Bussysteme: ohne
- Funk bidirektional: Nein
- Ausführung: Schnittstelle Beleuchtungssystem/DALI
- Montageart: REG
- Breite in Teilungseinheiten: 4
- Anzahl der Kanäle: 1
- Max. Anzahl der Geräte pro Kanal: 64
- Demontageschutz: Nein
- Mit LED-Anzeige: Ja
- Updatefähig: Ja
- Betriebsspannung: 100..240 V
- Spannungsart: AC/DC
- Leistungsaufnahme: 2 W
- Protokoll: sonstige
- Providerabhängig: Nein
- Visualisierung: Nein
- Web-Server: Nein
- Funk-Schnittstelle: Nein
- IR-Schnittstelle: Nein
- Schutzart (IP): IP20
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Bussystem KNX: Ja
- Bussystem KNX-Funk: Nein
- Bussystem Funkbus: Nein
- Bussystem LON: Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Bussystem KNX: Ja
- Bussystem KNX-Funk: Nein
- Bussystem Funkbus: Nein
- Bussystem LON: Nein
- Bussystem Powernet: Nein
- Andere Bussysteme: ohne
- Funk bidirektional: Nein
- Ausführung: Schnittstelle Beleuchtungssystem/DALI
- Montageart: REG
- Breite in Teilungseinheiten: 4
- Anzahl der Kanäle: 1
- Max. Anzahl der Geräte pro Kanal: 64
- Demontageschutz: Nein
- Mit LED-Anzeige: Ja
- Updatefähig: Ja
- Betriebsspannung: 100..240 V
- Spannungsart: AC/DC
- Leistungsaufnahme: 2 W
- Protokoll: sonstige
- Providerabhängig: Nein
- Visualisierung: Nein
- Web-Server: Nein
- Funk-Schnittstelle: Nein
- IR-Schnittstelle: Nein
- Schutzart (IP): IP20
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
Design
Internationale Schutzart (IP-Code)
IP20
Leistung
Gewicht und Abmessungen
- Produktfarbe:
- Grau
- Internationale Schutzart (IP-Code):
- IP20
- Eingangsspannung:
- 264 V
- Breite:
- 70 mm
- Tiefe:
- 63,5 mm
- Höhe:
- 90 mm
- Gewicht:
- 133 g
ABB 2CDG110198R0011 - Grau - IP20 - 264 V - 70 mm - 63,5 mm - 90 mm - 70x90x63.5mm - 0.133kg
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). DALI-Gateway Basic 1f DG/S1.64.1.1 Bussystem KNX, Andere Bussysteme ohne, Ausführung Schnittstelle Beleuchtungssystem/DALI, Montageart REG, Breite in Teilungseinheiten 4, Mit LED-Anzeige, Updatefähig, Betriebsspannung 230V, Protokoll sonstige, Schutzart (IP) IP20, Zum Ansteuern von DALI-Teilnehmer über ABB i-bus®. Ein DALI Ausgang für max. 64 DALI Teilnehmer. Die DALI Spannungsversorgung ist integriert. Die Ansteuerung kann pro DALI Teilnehmer (64), über Gruppen (16), gemeinsam im Broadcast oder über Szenen (16) erfolgen. Umfangreiche Fehler- und Störmeldungen stehen zur Verfügung. DALI Notlichtkonverter(64) nach EN 62386-202 werden unterstützt. Über den Notlichtkonverter kann der Funktionstest und -Dauertests über KNX getriggert und das Ergebnis auf dem KNX zur Verfügung gestellt werden. Slave Treppenlicht Sperren- und Zwangsführung- Funktion sind integriert. Die DALI Telegrammrate ist veränderbar. Für eine individuelle Umadressierung der DALI-Teilnehmer oder Gruppenzuordnung steht ein separates Diagnose- und Inbetriebnahme-Tool, ABB i-bus Tool zur Verfügung.
Hauptmerkmale Design Produktfarbe Grau Internationale Schutzart (IP-Code) IP20 Leistung Eingangsspannung 264 V Gewicht und Abmessungen Breite 70 mm Tiefe 63,5 mm Höhe 90 mm Gewicht 133 g
