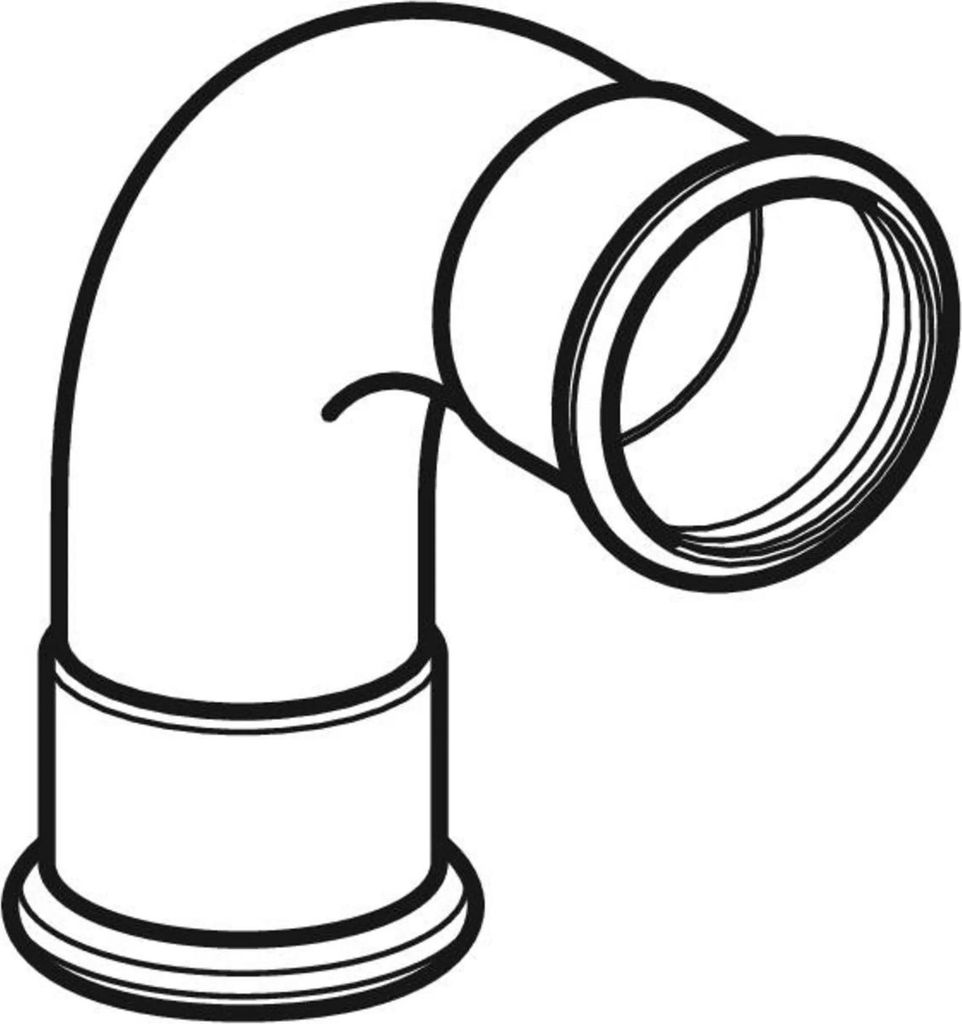

Geberit GE Mapress C-Stahl, Bogen 90°, d15mm, verzinkt, 1 Stk.

Er besteht aus unlegiertem Stahl 1.0034 E195 (EN 10305) und ist für den Einsatz in Haustechnik, Industrie und Schiffbau konzipiert. Die 90-Grad-Winkelgeometrie ermöglicht präzise Richtungsänderungen. Der integrierte schwarze Dichtring aus CIIR sichert die medienführende Dichtheit bei einem Nenndurchmesser von d15 mm. Die Verzinkung bietet zusätzlichen Korrosionsschutz.

• Werkstoff: Stahl unlegiert 1.0034 E195 (EN 10305)
• Nenndurchmesser: d15 mm
• Winkel: 90 Grad
• Dichtring Material: CIIR schwarz
• Länge (L): 4,9 cm
• Z-Maß: 2,9 cm
• Anwendungsbereiche: Haustechnik, Industrie, Schiffbau

Details: - Herstellernummer: 20102 - Herstelltypnummer: 20102

Eigenschaften:

• Für Druckluft (Reinheitsklasse Öl 3)
• Pressindikator
• Unverpresst undicht
• Dichtring aus CIIR schwarz
• Pressmuffe mit transparentem Schutzstopfen
• Aus Stahl unlegiert 1.0034 E195 (DIN EN 10305)
• Für Haustechnik
• Industrie und Schiffbau

Technische Daten:

• Serie: Mapress
• Größe: 15 mm
• Rohraußendurchmesser Anschluss 1: 15 mm
• Nenndurchmesser Anschluss 1: DN 12
• Anschluss 1: Pressmuffe
• Rohraußendurchmesser Anschluss 2: 15 mm
• Nenndurchmesser Anschluss 2: DN 12
• Anschluss 2: Pressmuffe
• Reduzierend: Nein
• Grad: 90 °
• Systemgebunden: Ja
• Werkstoff Anschluss 1: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Oberflächenschutz Anschluss 1: Galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: Unbehandelt
• Werkstoff Anschluss 2: Stahl
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
• Oberflächenschutz Anschluss 2: Galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: Unbehandelt
• Form: Bogen

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Serie: Mapress
• Größe: 15 mm
• Rohraußendurchmesser Anschluss 1: 15 mm
• Nenndurchmesser Anschluss 1: DN 12
• Anschluss 1: Pressmuffe
• Rohraußendurchmesser Anschluss 2: 15 mm
• Nenndurchmesser Anschluss 2: DN 12
• Anschluss 2: Pressmuffe
• Reduzierend: Nein
• Grad: 90 °
• Systemgebunden: Ja
• Werkstoff Anschluss 1: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Oberflächenschutz Anschluss 1: Galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: Unbehandelt
• Werkstoff Anschluss 2: Stahl
• Werkstoffgüte Anschluss 2: St 34.2 Bitte beachten Sie: Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Serie: Mapress
  • Größe: 15 mm
  • Rohraußendurchmesser Anschluss 1: 15 mm
  • Nenndurchmesser Anschluss 1: DN 12
  • Anschluss 1: Pressmuffe
  • Rohraußendurchmesser Anschluss 2: 15 mm
  • Nenndurchmesser Anschluss 2: DN 12
  • Anschluss 2: Pressmuffe
  • Reduzierend: Nein
  • Grad: 90 °
  • Systemgebunden: Ja
  • Werkstoff Anschluss 1: Stahl
  • Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
  • Oberflächenschutz Anschluss 1: Galvanisch/elektrolytisch verzinkt
  • Oberflächenbehandlung Anschluss 1: Unbehandelt
  • Werkstoff Anschluss 2: Stahl
  • Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
  • Oberflächenschutz Anschluss 2: Galvanisch/elektrolytisch verzinkt
  • Oberflächenbehandlung Anschluss 2: Unbehandelt
  • Form: Bogen


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Biegewinkel:

90°

Anzahl:

1

Länge (mm):

49 mm

Breite:

29 mm

Eigenschaften: Das Mapress C-Stahl Systemrohr ist ein DIN geprüftes Leitungsrohr. Der Werkstoff C-Stahl ist für geschlossene Warmwasserheizungsanlagen, Kühlkreisläufe, Druckluftleitungen (entfeuchtete Druckluft) sowie Sprinkleranlagen und ähnliche Installationen geeignet. NICHT FÜR TRINKWASSER GEEIGNET! Mapress C-Stahl Pressfittings sind hergestellt aus unlegiertem Stahl E 195 (RSt 34-2) mit der Werkstoff-Nr. 1.0034, nach DIN EN 10305. Sie sind galvanisch verzinkt und unverpresst undicht. Die Fittings sind für die Verlegung in warmer und trockener Atmosphäre geeignet. Die Zinkschicht schützt vor kurzzeitiger Feuchtigkeitseinwirkung. Mapress C-Stahl darf keiner äußerlichen und dauerhaften Feuchtigkeit ausgesetzt werden! Die Pressverbinder aus C-Stahl sind werkseitig mit Konturdichtring für Pressfittings d 12 – 54 mm, sowie Rundschnurdichtring für Pressfittings d 76,1 – 108 mm aus Butylkautschuk CIIR-schwarz ausgestattet. Die Pressverbindung wird mit Pressbacken der Presskontur M oder Pressschlingen hergestellt. Die Rohrdimensionen d 12-35 mm werden standardmäßig mit Pressbacken verpresst. Bei der Verwendung von Pressbacken entsteht eine sechskantförmige Presskontur. Die Rohrdimensionen d 42–108 mm werden mit Pressschlingen und den zugehörigen Zwischenbacken verpresst. Folgende Betriebsbedingungen der Dichtringe CIIR schwarz sind zu beachten: Für geschlossene Heizungsanlagen: Betriebstemperatur: 0–120 °C Betriebsdruck max.: 16 bar Material: Butylkautschuk Farbe: schwarz Über die Farbe des Pressindikators ist das Material (Rot = Werkstoff C-Stahl), über den Verschlussstopfen der Einsatzbereich des Fittings erkennbar. GB20102

Verwendungszwecke - Für Haustechnik, Industrie und Schiffbau Eigenschaften - Unverpresst undicht - Dichtring aus CIIR schwarz - Außen verzinkt - bis DN 50 einschließlich Ummanteln des Fittings mit der Geberit Dichtbandage schwarz aus IIR Butyl-Kautschuk, Die Verlegerichtlinien des Herstellers sind zu beachten, - ab DN 65 bis DN 100 einschließlich Korrosionsschutz nach AGI Arbeitsblatt Q 151 (April 2013) Die Verlegerichtlinien des Herstellers sind zu beachten, Technische Eigenschaften - Werkstoff: Stahl unlegiert 1,0034 E195 (DIN EN 10305) - d, D / Außendurchmesser (mm): 15 mm - L / Länge (cm): 4,9 cm - arc / Winkel (Grad): 90 Grad - Z / Z-Maß (cm): 2,9 cm - DN / Nennweite: 12
