Megasat Digital 1 HD, 950 - 2150 MHz, 1 Stück(e), Schwarz, Blau, Digital, F, 12 V

Ausstattung Messgerät zur Messung von DVB-S und S2 Signalen 3,5 Zoll (8,9 cm) TFT LCD Farb Display Frequenzbereich: 950 ? 2150 MHz DiSEqC: 1.0 1.1 , 1.2 , USALS Unicable tauglich (EN 50494 und EN 50607) LNB Spannung: 13/18 V, max. 400 mA LNB Kurzschluss und Schutzanzeige. Eingangspegel: 35 90 dBm Eingangswiderstand: 75 ? Spektrum und Konstellationsanalyse Interne Speicherung der Messdaten Integrierte Lautsprecher Suchmodus: Automatisch, manuell, Blindscan Automatische Satellitenerkennung (NIT) Berechnung von Dreh und Neigungswinkel der Antenne (Azimuth/Elevation) Anzeige von Signalstärke und qualität in Prozent, dBµV, C/N, BER, FEC Zusätzliches Display für Signalpegel Li-Ion Akku (8.4 V , 3000 mA/h) mit bis zu 3 Std. Betrieb und 3 Std. Ladezeit Menüsprachen: deutsch, englisch, französisch, weitere folgen Netzschalter Vorprogrammierte Senderliste Anschlüsse USB (für Firmwareupdates und Speicherung der Satelliten und Senderliste) AV Eingang (zum Anschluss von Fremdgeräten wie z.B. Videokameras) 12 Volt Ausgang (zur Stromversorgung von Fremdgeräten wie z.B. Videokameras) HDMI Ausgang (zum Anschluss an einem Fernseher) LNB in DC Stromversorgung Logistische Daten Produkt: Breite: 95 mm Höhe: 205 mm Tiefe: 41 mm Gewicht: 425 g (netto) Karton: Breite: 220 mm Tiefe: 232 mm Höhe: 76 mm Gewicht: 974 g (brutto) Sonstiges: Artikel-Nr.: 2600011 EAN: 4046173106497 Die tatsächlichen Abmessungen und das Gewicht können abhängig von Konfiguration und Fertigungsprozess variieren. Lieferumfang Megasat Satmessgerät Digital 1 HD 230/12 V Netzteil 12 V KFZ-Ladeadapter 12 V Adapterkabel AV Adapter (von 3,5 mm Klinkenstecker auf 3x Cinch Buchse) Bedienungsanleitung Schutzhülle mit Trageriemen Das Digital 1 HD ist ein Messgerät um eine digitale Satellitenanlange schnell und einfach auszurichten. Möglich ist die Messung von DVB-S und DVB-S2 (HD) Signalen. Das eingebaute LC-Display bietet eine Bildschirmdiagonale von 8,9 cm (3,5"). Die Bedienung ist mit der übersichtlichen und klar strukturierten Bildschirmoberfläche ein Kinderspiel. Features: - Satelliten-Messung von DVB-S und DVB-S2-Programmen - Bis zu 3 Stunden Betrieb mit dem integrierten Power-Akku - 8,9 cm (3,5") Display um das Fernsehbild direkt zu überprüfen (integrierter Receiver). - Zusätzliches großes LED-Display für Signalpegel. - Messung von SD- und HD-Sendern sowie Unicable-Systeme. - Echtzeit Spektrum- und Konstellationsdiagramm zur Fehleranalyse. - Die automatische Satellitenerkennung NIT zeigt Ihnen sofort auf welchem Satelliten Sie sich befinden. - Vorprogrammierte Senderliste der gängigsten Satelliten (Astra 1, Hotbird, ...). - Ladefunktion im Auto mit den beiliegendem KFZ-Ladekabel. - Digitale Balkenanzeige für Empfangspegel und -Qualität. - LNB Kurzschluss- und Schutzanzeige. - Import und Export der Satelliten- und Kanallisten auf einen USB-Stick. - AV-Eingang und 12 Volt Ausgang für den Anschluss zusätzlicher Empfangsgräte - Mehrsprachiges, übersichtliches und selbsterklärendes Hauptmenü Technische Daten: - Betriebsspannung: 100…240 V, bzw. 12 V-, 1 A - 8,9 cm (3,5") LCD Farb-Display - Li-Ion-Akku: 8,4 V / 3.000mAh - Frequenzbereich: 950…2150 MHz - Pegelbereich: 30…90 dBµV - LNB-Spannung: 13/18 V, max. 500 mA - Anzeigen: PWR / C/N / MER / BER / FEC / Signalstärke und -qualität - Anschlüsse: HDMI-Ausgang, AV-Eingang, USB, F-Anschluss, 12 V Eingang, 12 V Ausgang - DiSEqC 1.0 / 1.1 / 1.2 / USALS - Auto-DiSEqC-Funktion - Unicable I & II (EN 50494 / EN 50607) - Winkelberechnung von Azimut und Elevation - Gewicht: 425 g - Maße (BxHxT): 95x205x41 mm Lieferumfang: - SAT-Messgerät

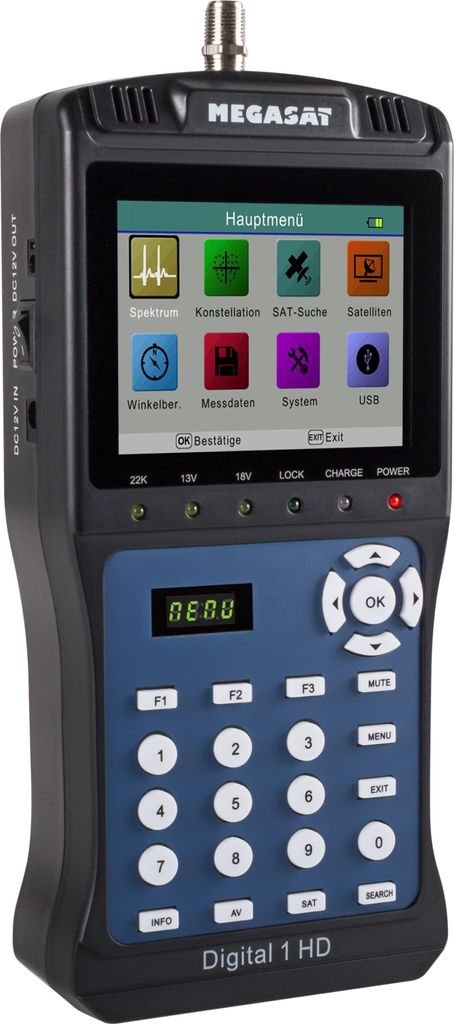

Der Megasat Digital 1 HD ist ein Satfinder um eine Satellitenschüssel schnell und einfach auszurichten. Möglich ist die Messung von DVB-S und DVB-S2 Signalen, das strukturierte und gut ablesbare Farbdisplay bietet eine Bildschirmdiagonale von 3,5 Zoll (8,9 cm).

Technische Daten

• Messung von DVB-S/S2
• 3,5 Zoll (8,9 cm) Farb-Display
• Spektrum- und Konstellationsdiagramm zur Fehleranalyse
• 4-stelliges Zusatz-Display für Signalpegel
• Optische und akkustische Signalpegelanzeige
• Integrierter Lautsprecher für TV-Wiedergabe
• USB-Anschluss für Firmware-Updates und Speicherung der Senderliste und Messdaten
• AV-Eingang (für z.?B. Kameras)
• Schraubanschlüsse für den einfachen Wechsel der F-Buchsen
• Netzschalter und Auto-Standby
• Stromversorgung: AC 100-240?V, DC 12V/2A
• Integrierter Li-Ion-Akku (8.4 V / 3000 mA/h)
• Frequenzbereich: 950 – 2150 MHz
• Pegelbereich: 30 90 dBµV
• LNB-Spannung: 13/18 V, max. 500?mA
• LNB-Kurzschluss-Anzeige und -Schutz
• Anzeigen: PWR / C/N / MER / BER / FEC / Signalstärke und -qualität
• DiSEqC 1.0, 1.1, 1.2, USALS
• Auto-DiSEqC-Funktion
• Unicable I & II (EN?50494 / EN?50607)
• Konstellations- und Spektrumanalyse
• Winkelberechnung von Azimut und Elevation
• Große Signalpegelanzeige und Live-TV-Wiedergabe

Anschlüsse

• 1x HDMI-Ausgang
• 1x AV-Eingang
• 1x USB-Anschluss
• 1x F-Anschluss
• 1x DC 12?Volt Eingang
• 1x DC 12?Volt Ausgang

Lieferumfang

• Megasat Digital 1 HD Satfinder
• 230V Netzteil
• 12V KFZ-Ladeadapter
• 12V Adapterkabel
• Schutzhülle inkl. Tragegurt
• AV-Kabeladapter
• F-Koaxialadapter
• Bedienungsanleitung

Frequenzbereich:

950 - 2150 MHz

Eingebautes Display:

Ja

Menge pro Packung:

1 Stück(e)

Produktfarbe:

Schwarz, Blau

Display-Typ:

Digital

Antenne Steckertyp:

F

Eingangsspannung:

12 V

Verpackungsbreite:

95 mm

Verpackungstiefe:

41 mm

Verpackungshöhe:

205 mm

Paketgewicht:

960 g

Megasat Digital 1 HD - Satellitensignal-Messgerät für Satellitenantenne (Digital 1 HD)

Megasat Digital 1 HD V2 Sat-Finder | Profi SAT Messgerät mit LCD 3.5 Zoll TV-Anzeige – Top Qualität für Ihr Heimkino

Der Megasat Digital 1 HD V2 Sat-Finder | Profi SAT Messgerät mit LCD 3.5 Zoll TV-Anzeige überzeugt durch Leistung und Zuverlässigkeit. Basierend auf Ihren Anforderungen bietet dieses Modell eine erstklassige technische Ausstattung.

Ihre Vorteile & Highlights:

• Einkabelsystem (Unicable) tauglich
• Moderner HDMI Anschluss
• USB-Mediaplayer für Film, Musik & Bilder
• Integriertes Display am Gerät

Detaillierte Produktmerkmale:

Perfekte SAT-Ausrichtung leicht gemacht: Mit dem Megasat Digital 1 HD Messgerät richten Sie Satellitenanlagen schnell, zuverlässig und ohne Aufwand aus. Ideal für Einsteiger & Profis – dank Farbdisplay, Live-TV-Wiedergabe und automatischer Satellitenerkennung.

Ihre Vorteile auf einen Blick:

• Schnelle SAT-Ausrichtung: Großanzeige von Signalstärke und Signalqualität für eine optimale Justierung.
• Live-TV direkt am Gerät: Integrierter Receiver für SD- und HD-Programme zur direkten Bildkontrolle.
• Professionelle Analysefunktionen: Echtzeit-Spektrumanalyse, Konstellationsanzeige sowie technische Werte wie BER, C/N, FEC u.v.m.
• Automatische Satellitenerkennung & Winkelberechnung: Standortdaten eingeben und präzise Einstellungen erhalten.
• Mobil & robust: Bis zu 3 Stunden Akkulaufzeit, Schutzhülle mit Tragegurt – ideal für unterwegs.

Technische Highlights:

• 3,5" Farbdisplay (8,9 cm)
• 4-stellige Zusatzanzeige für Signalpegel
• Signalstärke optisch & akustisch
• USB-Anschluss für Firmware & Senderlisten
• DiSEqC 1.0 / 1.1 / 1.2 / USALS & Unicable I/II
• Frequenzbereich: 950 – 2150 MHz
• Pegelbereich: 30 – 90 dBµV
• HDMI-Ausgang, AV-Eingang, F-Anschluss, 12V DC

Lieferumfang:

• Megasat Digital 1 HD Satmessgerät
• Netzteil (230V) & KFZ-Ladeadapter (12V)
• Schutzhülle mit Tragegurt
• AV-Kabeladapter & F-Koaxialadapter
• Bedienungsanleitung

Fazit:

Ob bei der Erstinstallation oder der Fehlersuche – mit dem Megasat Digital 1 HD sind Sie optimal ausgestattet. Dank präziser Messergebnisse, intuitiver Bedienung und mobiler Einsatzmöglichkeit ist dieses Messgerät ein Muss für jede SAT-Montage.

Jetzt kostenfrei und sofort loslegen!

Lieferumfang:

• 1x Megasat Digital 1 HD V2 Sat-Finder | Profi SAT Messgerät mit LCD 3.5 Zoll TV-Anzeige
• Zubehör laut Beschreibung

Satmessgerät Digital 1HDBis zu 3 Stunden Betrieb mit dem integrierten Power Akku. 3,5 Zoll Display um das Fernsehbild direkt zu überprüfen (integrierter Receiver). Zusätzliches großes LED Display für Signalpegel. Messung von SD und HD Sendern sowie Unicable Systeme. Echtzeit Spektrum- und Konstellationsdiagramm zur Fehleranalyse. Interne Speicherung der ausgewerteten Messdaten. Automatische Satellitenerkennung NIT und vorprogrammierte Senderliste der gängigsten Satelliten (Astra 1, Hotbird, ...). Ladefunktion im Auto mit dem beiliegendem KFZ-Ladekabel. Digitale Balkenanzeige für Empfangspegel und -qualität. Mehrsprachiges, übersichtliches, selbsterklärendes Hauptmenü.

Schnelle und genaue Satellitensuche
Das Digital 1 HD ist ein Messgerät um eine digitale Satellitenanlage schnell und einfach auszurichten. Möglich ist die Messung von DVB-S und DVB-S2 Signalen. Das eingebaute Farbdisplay bietet eine Bildschirmdiagonale von 3,5 Zoll (8,9 cm). Die Bedienung ist mit dem übersichtlichen und klar strukturierten Menü ein Kinderspiel.

Große Signalpegelanzeige und Live-TV Bild Wiedergabe
Um einen Spiegel auszurichten, orientieren Sie sich zunächst an dem Signalpegel und der Signalqualität. Diese können Sie mit nur einem Knopfdruck auf Großanzeige schalten, um die Darstellung optimal auf dem Display zu nutzen.
Um anschließend das TV Bild live zu überprüfen bietet das Messgerät einen integrierten Receiver. Möglich ist die Wiedergabe von allen frei empfangbaren digitalen Programmen in SD sowie HD. Des Weiteren ist eine Senderliste mit den gängigsten Programmen vorinstalliert, die Sie auch individuell Ihren Bedürfnissen anpassen können. Sollten sich Sender, bzw. Frequenzen ändern, können diese über das Menü gesucht werden.

Spektrum- und Konstellationsanalyse
Um das Signal der Sat-Anlage zu beurteilen und evtl. Empfangsfehler zu analysieren, nutzen Sie die in nahezu in Echtzeit laufende Spektrumanalyse. Durch die ständig aktualisierte Darstellung des Diagramms wird, bei Bewegung des Spiegels, das Spektrum sofort verändert. Die Konstellationsynalyse bietet eine weitere Betrachtung des Satellitenempfangs, um das Signal zu beurteilen und Fehlerquellen auszuschließen. Sie sehen optisch sofort, ob das Signal gebündelt oder verstreut ankommt. Des Weiteren können zusätzliche Messdaten wie dBμV, C/N, BER, FEC auf dem Display angezeigt werden.

Zusätzliche Funktionen und viel Zubehör
Die automatische Satellitenerkennung NIT zeigt Ihnen sofort auf welchem Satelliten Sie sich befinden. So gehören minutenlange Ausrichtungsversuche der Vergangenheit an. Am Messgerät befindet sich ein zusätzlichen Display, bei dem der Signalpegel ständig angezeigt wird, auch wenn Sie sich in einem anderen Bildschirmmenü befinden. Der integrierte Power Akku bietet bis zu 3 Stunden Betrieb. Geladen wird er mit einem gewöhnlichen 230V Netzteil oder mit dem beiliegendem KFZ-Ladeadapter unterwegs im Auto. Die beiliegende Schutzhülle mit Trageriemen schützt das Messgerät vor Schmutz und Spritzwasser. Speichern Sie die Messdaten auf den internen Speicher, um Sie später zu analysieren. Über den USB Anschluss kann die Satelliten- sowie die Senderliste exportiert oder importiert werden.

Ausstattung

• Messgerät zur Messung von DVB-S/S2 Signalen
• 2,3 Zoll (6 cm) TFT LCD Farb Display
• Frequenzbereich: 950 – 2150 MHz
• DiSEqC: 1.0 / 1.1 / 1.2 / USALS
• Unicable tauglich
• LNB Spannung: 13/18 V, max. 500 mA
• Eingangspegel: min. 35 dBμV
• Ausgangspegel: max. 90 dBμV
• Eingangswiderstand: 75 Ω
• Anzeige von dBμV, Signalstärke und -qualität, C/N, BER, MER
• Konstellations- und Spektrumanalysator
• Integrierter Lautsprecher
• Berechnung von Dreh- und Neigungswinkel der Antenne (Azimuth/Elevation)
• Anzeige von Signalstärke und -qualität in Prozent und als Dezibel Anzeige
• Li-Ion Akku (8.4 V / 3000 mA/h) mit bis zu 3 Std. Betrieb und 3 Std. Ladezeit
• Vorprogrammierte Senderliste

Anschlüsse

• Micro USB (Aktualisierung der Satelliten- und Senderliste / Firmwareupdates)
• LNB Eingang
• DC Stromversorgung (AC 100 – 240 V / DC 12 V @ 1 A)

Abmessungen / Gewicht

• Höhe: 177 mm
• Breite: 80 mm
• Tiefe: 34 mm
• Gewicht: 222 g (netto)

Lieferumfang

• Megasat Satmessgerät 1 HD
• 230 Volt Netzteil
• 12 Volt KFZ-Adapter
• Bedienungsanleitung
• Schutzhülle inkl. Tragegurt

• mit

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Satmessgerät zur Messung von DVB-S und DVB-S2 Signalen, 3,5'' TFT Farbdisplay, DiSEqC 1.0/1.1/1.2/ USALS, Spektrum und Konstellationsanalyse, automatische Satellitenerkennung NIT, digitale Balkenanzeige für Empfangspegel und -qualität, mehrsprachiges und selbsteklärendes Hauptmenü, LNB Kurzschluss- und Schutzanzeige, Speicherung der Messdaten, Live-Bilddarstellung, zusätzliches großes LED-Display für Signalpegel, vorprogrammierte Senderliste, bis zu 3 Stunden Betrieb mit dem integrierten Power-Akku, Ladefunktion im Auto mit den beiliegendem KFZ-Ladekabel, Gewicht: 425 g
