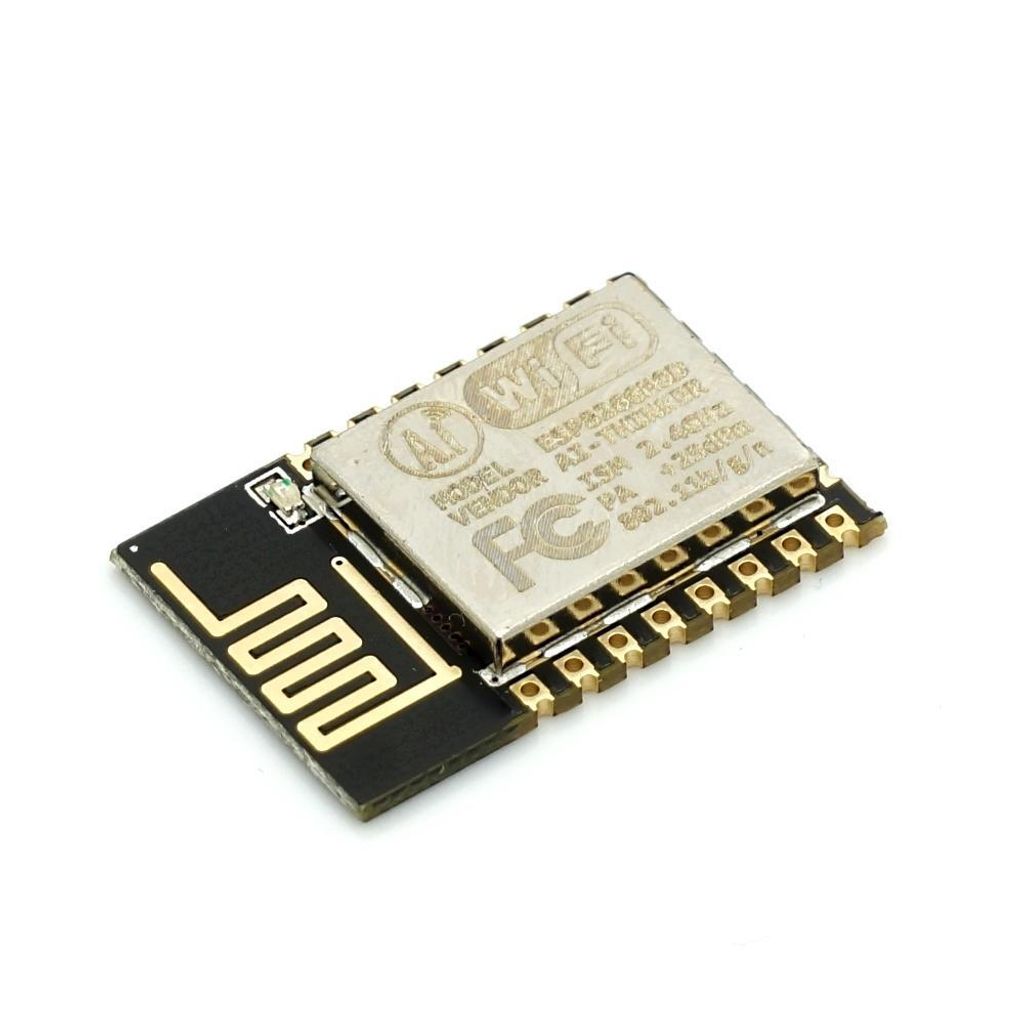

ESP-12E - ESP8266 WiFi Serial Modul

ESP-12E ESP8266 WiFi Serial Modul
Das ESP-12E Modul basiert auf dem ESP8266 und bietet eine kompakte Lösung für die drahtlose Datenübertragung über WLAN. Es unterstützt die Standards 802.11 b/g/n und verfügt über integrierte Netzwerkprotokolle. Durch seine Bauweise ist es für den Einsatz in IoT-Anwendungen, DIY-Projekten sowie für die Anbindung von Mikrocontrollern geeignet. Mit seiner geringen Größe und dem niedrigen Stromverbrauch kann es in verschiedenste Systeme integriert werden.

Das Modul arbeitet mit einer Versorgungsspannung von 3,3 V und verwendet ein 3,3 V Logic Level. Ein direkter Anschluss an 5 V TTL oder 5 V VCC würde das Modul beschädigen. Es verfügt über eine OnBoard-Antenne, die den Einsatz ohne zusätzliche externe Komponenten ermöglicht. Typische Schnittstellenanwendungen sind über UART (URXD/UTXD) realisierbar.

Dank schneller Reaktionszeiten, etwa beim WakeUp und von Datenpaketen in unter 2 ms, sowie einem geringen Standby-Stromverbrauch von weniger als 1,0 mA, ist es besonders für energieeffiziente Systeme geeignet.

Merkmale im Überblick

• ESP8266 WiFi Modul mit ESP-12E Chip
• Unterstützt 802.11 b/g/n
• Integrierter TCP/IP Protokoll Stack
• Wi-Fi Direct (P2P), soft-AP
• +19,5 dBm Ausgangsleistung im 802.11b Modus

Kompatibilität

• IoT-Anwendungen
• Mikrocontroller-Plattformen

Technische Daten

• Wi-Fi Direct (P2P), soft-AP
• WLAN-Standard: 802.11 b/g/n
• Integrierter TCP/IP Protokoll Stack
• Integrierter TR switch, balun, LNA, Endstufe und Anpassungsnetzwerk
• Ausgangsleistung: +19,5 dBm (im 802.11b Modus)
• UART: URXD/UTXD
• WakeUp und von Paketen: < 2 ms
• Standby Stromverbrauch: < 1,0 mA
• OnBoard Antenne
• Größe: 17 x 12 mm
• Grundeinstellung: 9600 Baud
• Betriebsspannung: 3,3 V
• Logic Level: 3,3 V

Lieferumfang

• 1x ESP-12E ESP8266 WiFi Serial Modul

Hinweise

• 5V TTL Pegel oder 5V an VCC führt zur Beschädigung des Moduls!

ESP8266 WiFi Serial Modul

Technische Daten

• Wi-Fi Direct (P2P), soft-AP
• 802.11 b/g/n
• Integrierter TCP/IP Protokoll Stack
• Integrierter TR switch, balun, LNA, Endstufe und Anpassungsnetzwerk
• +19.5dBm Ausgangsleistung im 802.11b Modus
• UART: URXD/UTXD
• WakeUp und von Packeten in < 2ms
• Standby Stromverbrauch  < 1.0mA
• OnBoard Antenne
• Größe: 17 x 12mm
• Grundeinstellung: 9600 Baud
• VCC 3,3V und 3,3V Logic Level - 5V TTL Pegel oder 5V an VCC führt zur Beschädigung des Moduls

- Nicht in feuchter oder nasser Umgebung betreiben. - Direkten Kontakt mit Wasser vermeiden. - Vor Überspannung und Kurzschluss schützen. - Immer antistatische Vorsichtsmaßnahmen treffen, um Schäden durch elektrostatische Entladung zu vermeiden. - Gerät nur mit geeignetem Netzteil gemäß Spezifikationen nutzen. - Nicht in der Nähe von Wärmequellen oder leicht entzündlichen Materialien einsetzen. - Nur von Fachpersonal Modifikationen oder Lötarbeiten durchführen lassen. - Nur in gut belüfteter Umgebung betreiben, um Überhitzung zu vermeiden. - e Module oder beschädigte Teile gemäß geltenden Elektronik-Entsorgungsvorschriften entsorgen. - Kinder von Bauteilen fernhalten, verschluckbare Kleinteile. - Keine Gewalteinwirkung auf das Produkt ausüben, um Schäden zu vermeiden.
