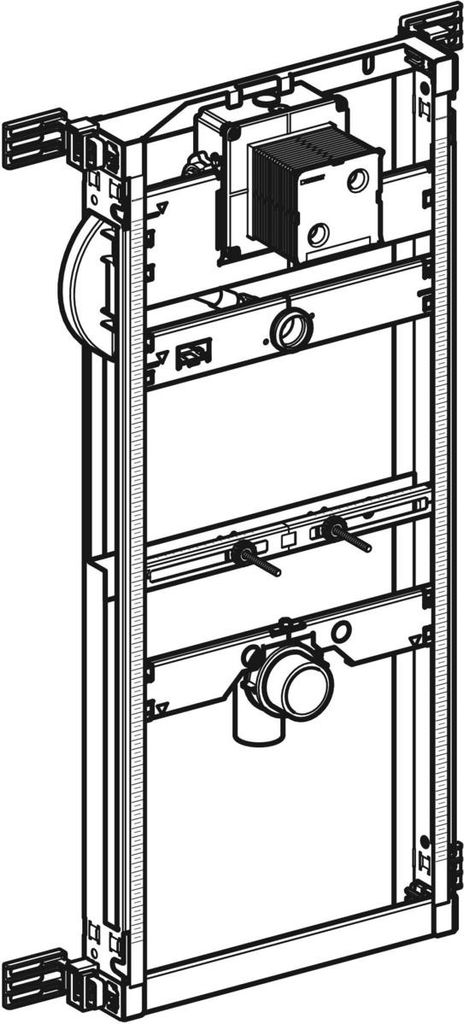

GE Kombifix Element für Urinal 109-127cm Universal

Musst Du ein Urinal in einer massiv gemauerten Wand installieren? Mit dem GEBERIT Kombifix Element Universal für Urinal wird das zum Kinderspiel. Produktmerkmale des GEBERIT Kombifix Elements Universal für Urinal 457.611.00.1 Darum solltest Du zugreifen: Das GEBERIT Kombifix Element ist speziell für den Einbau in teilhohen oder raumhohen Nassbau vor Massivwänden konzipiert. Es ist kompatibel mit HyTronic Urinalsteuerungen und HyTouch Urinal-Handauslösungen ab Baujahr 2009, was Dir Flexibilität bei der Auswahl der Steuerung bietet. Die verzinkten Befestigungswinkel sorgen für eine stabile Montage, während die in Höhe und Abstand verstellbare Gewindestange M8 die Befestigung des Urinals erleichtert. Die traversen Mittenmarkierung und ihre werkzeuglose Verstellbarkeit ermöglichen eine präzise und einfache Installation. Durch die Führung für den Spülschlauch wird kein Stagnationswasser verursacht, was die Hygiene verbessert. Das höhenverstellbare Befestigungssystem für den Einlauf mit 32 mm Durchmesser und der schallgedämmte, höhenverstellbare Abgangsbogen sorgen für eine leise und flexible Installation. Ein Universal-Rohbauset für GEBERIT Urinalsteuerungen sowie ein vormontiertes Absperrventil mit Drossel ergänzen die Montageelemente. Der werkzeuglose Wasseranschluss auf der rechten Seite und die leicht ablösbare Bauschutzabdeckung für die Serviceöffnung (10,5 x 10,5 cm) sorgen für eine einfache Handhabung. Aufgrund dieser Eigenschaften eignet sich das GEBERIT Kombifix Element ideal für eine schnelle und problemlose Installation in verschiedenen baulichen Situationen. Festgezurrt: Das GEBERIT Kombifix Element Universal für Urinal bietet eine flexible und hygienische Lösung für den Einsatz in massiv gemauerten Wänden.

Geberit Kombifix Element für Urinal, 109–127 cm, universell
Verwendungszwecke

• Für gemauerte Wände

Eigenschaften

• Montagetiefe verstellbar, 8–12,5 cm
• Elementhöhe auf Urinal anpassbar, 109–127 cm
• Universelles UP-Gehäuse für Geberit Urinalsteuerungen
• Befestigung für Zulauf ø 32 mm höhenverstellbar
• Befestigung für Anschlussbogen höhenverstellbar und schallgedämmt
• Urinalbefestigungen M8, breiten- und höhenverstellbar

Technische Eigenschaften

• Fließdruck (kPa): 100-800 kPa
• Maximaler Prüfdruck Wasser (kPa): 1600 kPa
• Maximaler Prüfdruck Luft / Inertgas (kPa): 300 kPa
• Maximale Wassertemperatur (°C): 30 °C
• Durchfluss bei 100 kPa ohne Durchflussbegrenzer (l/s): 0,3 l/s
• Durchfluss bei 100 kPa mit Durchflussbegrenzer (l/s): 0,24 l/s
• Werkstoff: Stahl
• B / Breite (cm): 42 cm
• H / Höhe (cm): 100 cm
• T / Tiefe (cm): 8 cm

Zusätzlicher Lieferumfang

• Wasseranschluss R 1/2
• Bauschutz für Serviceöffnung
• Urinalgeruchsverschluss ø 50 mm, mit Dichtung auf Urinal
• Anschlussbogen aus PE-HD, ø 50 / 63 mm
• Dichtung ø 57 / 50 mm
• 2 Schutzstopfen
• 2 Gewindestangen M8
• Befestigungsmaterial

Für gemauerte Wände

• Zum Einbau in teil- oder raumhohe Vorwandinstallationen

• Zur Montage von Urinalen

• Zum Einbau von Geberit Urinalsteuerungen (ab Baujahr 2009) Eigenschaften

• Montagerahmen verzinkt

• Montagerahmen mit vier Befestigungswinkeln

• Montagetiefe verstellbar, 8–12,5 cm

• Montagetiefe ohne Befestigungswinkel 7,5 cm

• Bauschutz für Serviceöffnung schützt vor Feuchtigkeit und Schmutz

• Elementhöhe auf Urinal anpassbar, 109–127 cm

• Universelles UP-Gehäuse für Geberit Urinalsteuerungen

• Anschlussklemme für Elektroanschluss im UP-Gehäuse

• Wasseranschluss rechts am UP-Gehäuse

• Wasseranschluss MasterFix- und MeplaFix-fähig

• Anschlusswinkel werkzeuglos montierbar

• Absperrventil mit Drossel, vormontiert

• Mit eingebautem Leerrohr zum Spülen der Leitung

• Bauschutz für Serviceöffnung 10,5 x 10,5 cm werkzeuglos ablängbar

• Spülschlauch biegbar

• Spülschlauch mit Führung zum Verhindern von stehendem Wasser

• Befestigung für Zulauf ø 32 mm höhenverstellbar

• Befestigung für Anschlussbogen höhenverstellbar und schallgedämmt

• Urinalbefestigungen M8, breiten- und höhenverstellbar

• Traversen mit Mittenmarkierung, werkzeuglos verstellbar

• Zusätzliche Befestigung für Urinal mit Zubehör möglich

• Mit Zubehör auf Urinale mit Sprühkopf umrüstbar

Lieferumfang:

• Wasseranschluss R 1/2"

• Bauschutz für Serviceöffnung

• Anschlussset für Urinal, mit Geruchsverschluss

• Anschlussbogen aus PE-HD, ø 50 / 63 mm

• Dichtung ø 57 / 50 mm

• 2 Schutzstopfen

• 2 Gewindestangen M8

• Befestigungsmaterial

Montageelement Kombifix für Urinal, 109–127 cm, universal

Verwendungszweck

• Für Ziegelwände
• Für die Montage in teilweise hohen oder hohen Installationen vor Wänden
• Zur Montage von Urinalen
• Zur Montage der Geberit Urinalspülung (ab dem Produktionsjahr 2009)

Eigenschaften

• Verzinkter Montagerahmen
• Montagerahmen mit vier Befestigungswinkeln
• Einstellbare Montagetiefe, 8–12,5 cm
• Montagetiefe ohne Befestigungswinkel 7,5 cm
• Die Abdeckung für die grobe Montage der Serviceöffnung schützt vor Feuchtigkeit und Verunreinigungen
• Dem Urinal anpassbare Höhe des Elements, 109–127 cm
• universelle Unterputzdose zur Bedienung der Spülung des Geberit Pissoirs
• Anschlussklemme für die Stromzuleitung in der Unterputzdose
• Wasseranschluss rechts an der Unterputzdose
• Wasseranschluss geeignet für MasterFix und MeplaFix
• Wandplatte zur Montage ohne Werkzeug
• Vorinstalliertes Sperrventil mit Regulation
• Mit eingebautem Rohrschutz zum Spülen der Rohrleitung
• Abdeckung für die grobe Montage der Serviceöffnung 10,5 x 10,5 cm mit Möglichkeit diese ohne Werkzeug zu verkürzen
• Flexibler Spülschlauch
• Führung des Spülschlauches um stehendes Wasser zu vermeiden
• Befestigung für die Zuleitung Ø32 mm höheneinstellbar
• Befestigung des Anschlussbogens höheneinstellbar und schallgedämmt
• Befestigung des Urinals M8, einstellbar in der Breite und in der Höhe
• Querträger mit Markierung in der Mitte, ohne Werkzeug einstellbar
• Zusätzliche Befestigung für das Pissoir mit Zubehör möglich
• Mit Zubehör einstellbar für Urinale mit Spülkopf

Technische Daten

• Durchflussdruck: 100-800 kPa
• Maximaler Prüfdruck des Wassers: 1600 kPa
• Maximaler Prüfdruck der Luft / Inertgas: 300 kPa
• Maximale Wassertemperatur: 30 °C
• Durchfluss bei einem Druck von 1 bar ohne Durchflussregler: 0.3 l/s
• Durchfluss bei einem Druck von 1 bar mit Durchflussregler: 0.24 l/s

Lieferumfang

• Wandanschluss R 1/2"
• Abdeckung für die grobe Montage der Serviceöffnung
• Anschlussset für Urinale, mit Geruchsverschluss für Urinale
• Anschlussbogen aus PE-HD, ø 50 / 63 mm
• Dichtung ø 57 / 50 mm
• 2 Schutzpfropfen
• 2 Gewindestangen M8
• Befestigungsmaterial

Verwendungszwecke - Für gemauerte Wände Eigenschaften - Montagetiefe verstellbar, 8-12,5 cm - Elementhöhe auf Urinal anpassbar, 109-127 cm - Universelles UP-Gehäuse für Geberit Urinalsteuerungen - Befestigung für Zulauf D 32 mm höhenverstellbar - Befestigung für Anschlussbogen höhenverstellbar und schallgedämmt - Urinalbefestigungen M8, breiten- und höhenverstellbar Technische Eigenschaften - Fließdruck (kPa): 100-800 kPa - Maximaler Prüfdruck Wasser (kPa): 1600 kPa - Maximaler Prüfdruck Luft / Inertgas (kPa): 300 kPa - Maximale Wassertemperatur (GradC): 30 GradC - Durchfluss bei 100 kPa ohne Durchflussbegrenzer (l/s): 0,3 l/s - Durchfluss bei 100 kPa mit Durchflussbegrenzer (l/s): 0,24 l/s - Werkstoff: Stahl Zusätzlicher Lieferumfang - Wasseranschluss R 1/2" - Bauschutz für Serviceöffnung - Urinalgeruchsverschluss D 50 mm, mit Dichtung auf Urinal - Anschlussbogen aus PE-HD, D 50 / 63 mm - Dichtung D 57 / 50 mm - 2 Schutzstopfen - 2 Gewindestangen M8 - Befestigungsmaterial
