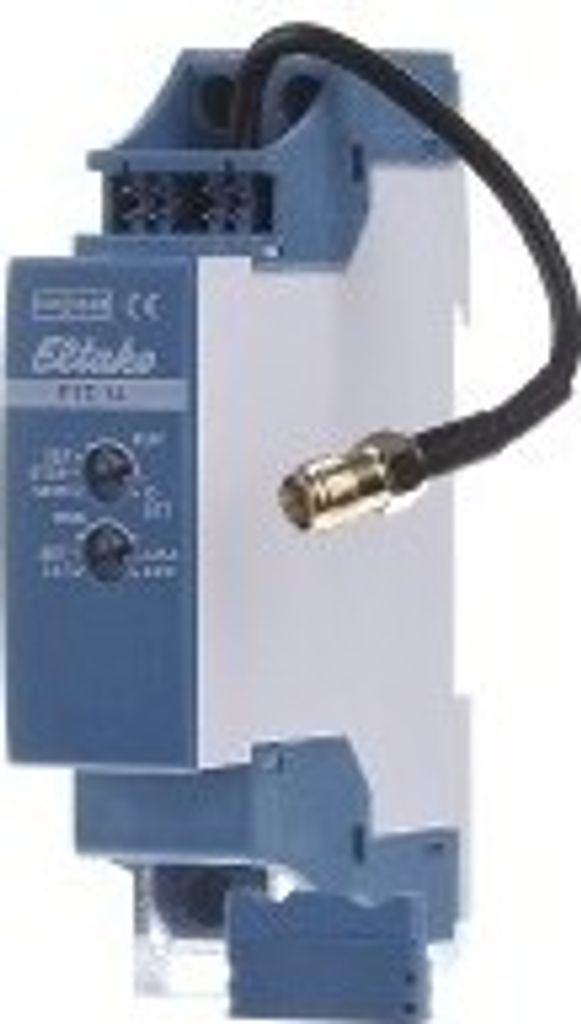

Eltako FTD14, 18 mm, 58 mm

Telegramm-Duplizierer für den Eltako-RS485-Bus mit austauschbarer Antenne. Stand-by-Verlust nur 0,5 Watt.
Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35.
1 Teilungseinheit = 18 mm breit, 58 mm tief.
Anschluss an den Eltako-RS485-Bus. Quer verdrahtung Bus und Stromversorgung mit Steckbrücke. Betrieb in Verbindung mit FAM14 oder FTS14KS.
Die Telegramme eingelernter IDs werden dupliziert und mit einer neuen Ausgangs-ID direkt
in den Eltako-Gebäudefunk gesendet. Diese Funk-Telegramme können gezielt in dezentrale
Aktoren eingelernt werden.
Insgesamt stehen 120 Speicherplätze zur Verfügung.
Der obere Drehschalter dient zum gezielten Senden eines Funk-Telegramms gemäß Bedienungsanleitung. Im Normalbetrieb wird er auf RUN gestellt.
Der untere Drehschalter dient zum Einlernen und Löschen von IDs gemäß Bedienungsanleitung. Im Normalbetrieb wird er auf RUN gestellt.
Die rote LED unter dem oberen Drehschalter begleitet den Einlernvorgang.
Die grüne LED unter dem unteren Drehschalter leuchtet kurz auf, wenn ein Funk-Telegramm gesendet wird.

LED-Anzeigen:

Ja

Breite:

18 mm

Tiefe:

58 mm
