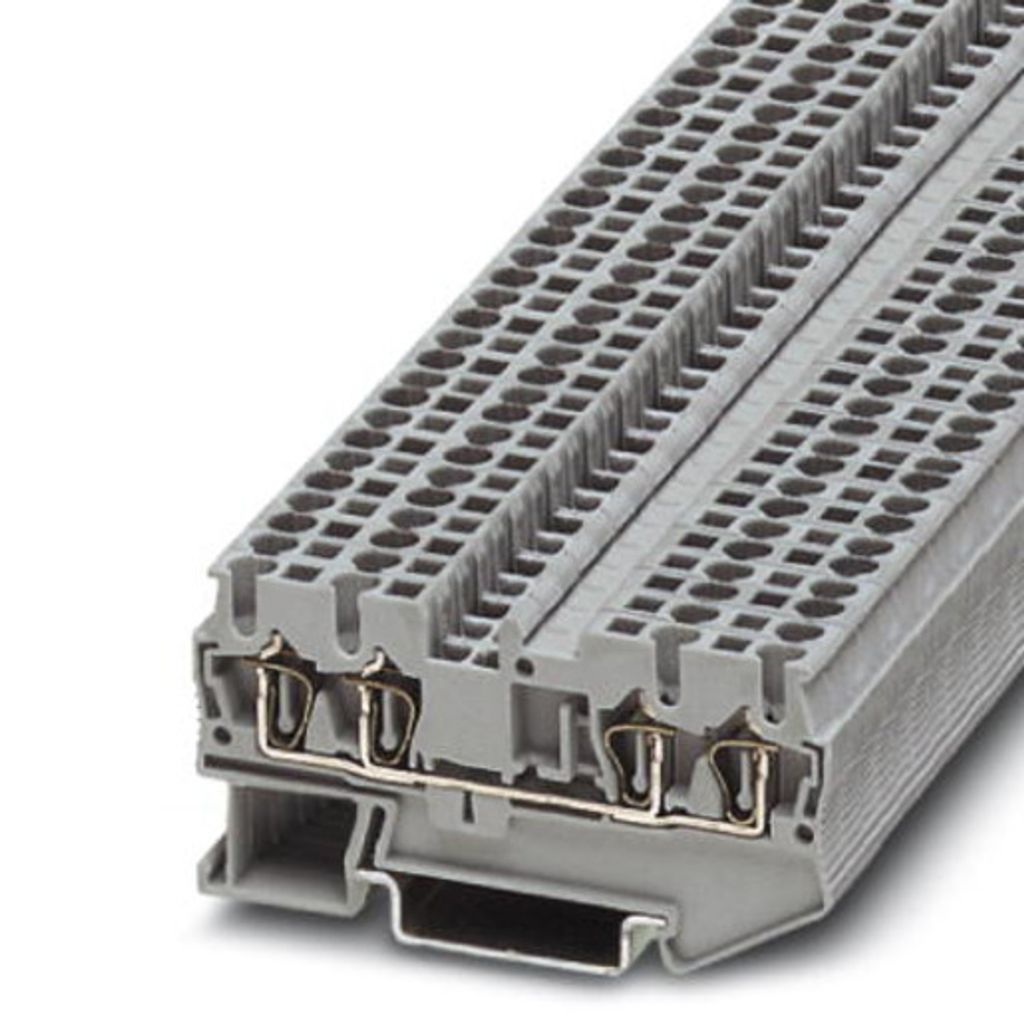

Phoenix Contact Phoenix ST 2,5-QUATTRO - 5,2 mm - 72 mm

Phoenix Contact Durchgangsklemme ST 2,5-QUATTRO

Hersteller:Phoenix Contact
Bezeichnung:Durchgangsklemme 0,08-4qmm B=5,2mm gr
Typ:ST 2,5-QUATTRO
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,14 mm²
Anschließbarer Leiterquerschnitt eindrähtig:0,08..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..2,5 mm²
Bemessungsstrom In:24 A
Bemessungsspannung:800 V
Ausführung elektrischer Anschluss 1:Federzuganschluss
Ausführung elektrischer Anschluss 2:Klammeranschluss
Anzahl der Etagen:1
Anzahl der Klemmstellen je Etage:4
Montageart:Hutschiene TH35
Werkstoff des Isolierkörpers:sonstige
Betriebstemperatur:-60..110 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94:V0
Breite:5,2 mm
Höhe:72 mm
Tiefe:36,5 mm
Explosionsgeprüfte Ausführung "Ex e":ja
Abschlussplatte erforderlich:ja
Farbe:grau
Etagen intern gebrückt:nein

Phoenix Contact Durchgangsklemme ST 2,5-QUATTRO: weitere Details

Durchgangsklemme, Nennspannung: 800 V, Nennstrom: 24 A, Anschlussart: Zugfederanschluss, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,08 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau

Geliefert wird: Phoenix Contact Durchgangsklemme 0,08-4qmm B=5,2mm gr ST 2,5-QUATTRO, Verpackungseinheit: 1 Stk., EAN: 4017918186784

Anzahl der Pole:

4

Produktfarbe:

Grau

Stromstärke:

24 A

Beschreibung ST 2,5-QUATTRO - Durchgangsreihenklemme Durchgangsreihenklemme, Anschlussart: Zugfederanschluss, Querschnitt: 0,08 mm² - 4 mm², AWG 28 - 12, Breite: 5,2 mm, Farbe: grau, Montageart: NS 35/7,5, NS 35/15 Technische Daten: AWG max.: 14 AWG min.: 28 Abisolierlänge (max.): 10 mm Abisolierlänge (min.): 8 mm Anschluss (Bauelemente): Zugfeder Farbe: Grau Herst.-Teilenr.: 3031306 Industrieware: Ja Inhalt: 50 St. Nennspannung: 800 V Nennstrom: 24 A Produktabmessung, Breite: 5.2 mm Typ (Hersteller-Typ): ST 2,5-QUATTRO max. Querschnitt flexibel: 2.5 mm² max. Querschnitt starr: 2.5 mm² min. Querschnitt flexibel: 0.08 mm² min. Querschnitt starr: 0.08 mm²

Durchgangsklemme, Nennspannung: 800 V, Nennstrom: 24 A, Anschlussart: Zugfederanschluss, Anzahl der Anschlüsse: 4, Querschnitt: 0,08 mm² - 4 mm², AWG: 28 - 12, Breite: 5,2 mm, Farbe: grau, Montageart: NS 35/7,5, NS 35/15

Phoenix Contact Phoenix ST 2,5-QUATTRO - 5,2 mm - 72 mm - Durchgangsklemme

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Durchgangsklemme 0,08-4qmm B=5,2mm gr ST 2,5-QUATTRO Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,08 ... 2,5mm², Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0,14 ... 2,5mm², Anschließbarer Leiterquerschnitt eindrähtig 0,08 ... 4mm², Anschließbarer Leiterquerschnitt mehrdrähtig 0,08 ... 2,5mm², Bemessungsstrom In 24A, Bemessungsspannung 800V, Ausführung elektrischer Anschluss 1 Federzuganschluss, Ausführung elektrischer Anschluss 2 Federzuganschluss, Anschlussposition oben, Anzahl der Etagen 1, Anzahl der Klemmstellen je Etage 4, Montageart sonstige, Werkstoff des Isolierkörpers sonstige, Betriebstemperatur -60 ... 85°C, Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0, Breite/Rastermaß 5,2mm, Höhe bei niedrigstbauender Montageart 36,5mm, Länge 72mm, Explosionsgeprüfte Ausführung ''Ex e'', Abschlussplatte erforderlich, Farbe grau, Durchgangsklemme, Nennspannung: 800 V, Nennstrom: 24 A, Anschlussart: Zugfederanschluss, Anzahl der Anschlüsse: 4, Querschnitt:0,08 mm² - 4 mm², AWG: 28 - 12, Breite: 5,2 mm, Farbe: grau, Montageart: NS 35/7,5, NS 35/15

Produktbeschreibung: 3031306 ST 2,5-QUATTRO: ST 2,5-QUATTRO Technische Daten des Artikels 3031306:
