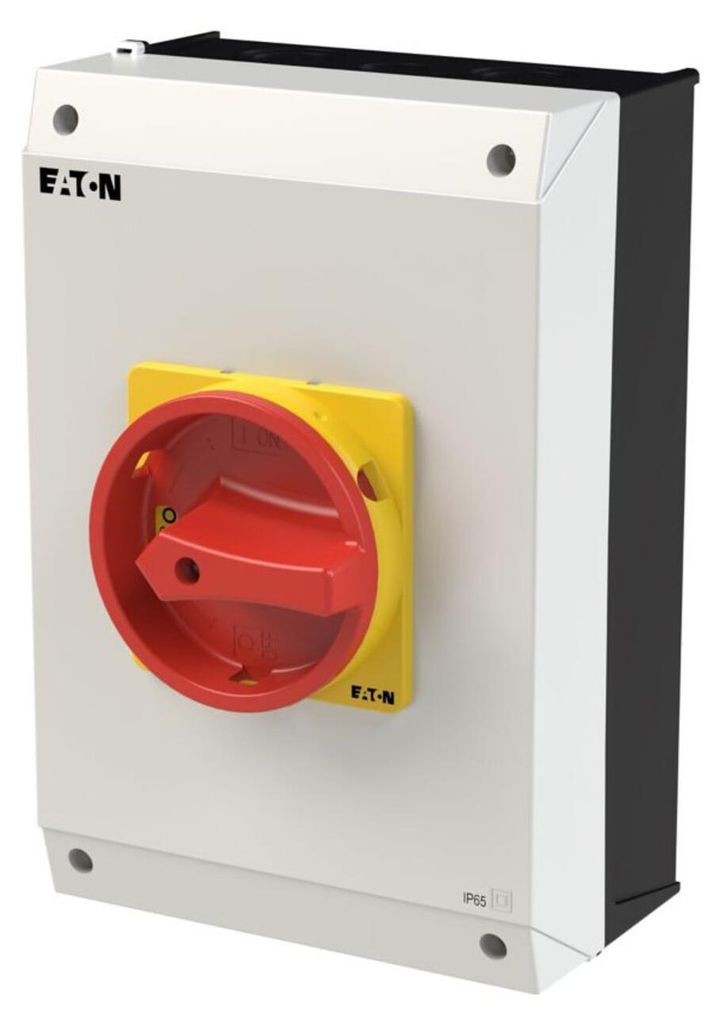

Eaton P3-63/I4/Svb

Eaton Hauptschalter P3-63/I4/SVB

Hersteller:Eaton
Bezeichnung:Hauptschalter I4/SVB
Typ:P3-63/I4/SVB
Ausführung als Hauptschalter:ja
Ausführung als Wartungs-/Reparaturschalter:ja
Ausführung als Sicherheitsschalter:ja
Ausführung als NOT-AUS-Einrichtung:ja
Ausführung als Wendeschalter:nein
Anzahl der Schalter:1
Max. Bemessungsbetriebsspannung Ue bei AC:690 V
Bemessungsbetriebsspannung:690 V
Bemessungsdauerstrom Iu:63 A
Bemessungsdauerstrom bei AC-23, 400 V:63 A
Bemessungsdauerstrom bei AC-21, 400 V:63 A
Bemessungsbetriebsleistung bei AC-3, 400 V:30 kW
Bemessungskurzzeitstromfestigkeit Icw:1,26 kA
Bemessungsbetriebsleistung bei AC-23, 400 V:30 kW
Schaltleistung bei 400 V:30 kW
Bedingter Bemessungskurzschlussstrom Iq:100 kA
Polzahl:3
Motorantrieb optional:nein
Motorantrieb integriert:nein
Spannungsauslöser optional:nein
Gerätebauart:Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung:ja
Geeignet für Frontbefestigung 4-Loch:nein
Geeignet für Frontbefestigung Zentral:nein
Geeignet für Verteilereinbau:nein
Geeignet für Zwischenbau:nein
Farbe des Betätigungselements:rot
Ausführung des Betätigungselements:Türkupplungsdrehantrieb
Verriegelbar:ja
Anschlussart Hauptstromkreis:Schraubanschluss
Mit vormontierter Verkabelung:nein
Schutzart (IP), frontseitig:IP65
Schutzart (NEMA):12
Breite:160 mm
Höhe:180 mm
Tiefe:139 mm

Eaton Hauptschalter P3-63/I4/SVB: weitere Details

, 3-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: IP65, Bauform: Aufbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Bemessungsdauerstrom: Iu = 63 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3

Geliefert wird: Eaton (Moeller) Hauptschalter I4/SVB P3-63/I4/SVB, Verpackungseinheit: 1 Stk., EAN: 4015082073435

Anzahl der Pole:

3P

Produktfarbe:

Grau, Rot

Nennstrom:

63 A

Eaton P3-63/I4/SVB - 3P - Grau - Rot - 63 A - Hauptschalter - P3 - 63 A - Aufputz - 3-polig - Not-Aus-Funktion - Mit rotem Drehgriff und gelbem Sicherungsring - Abschließbar in Stellung 0 (Aus)

Beschreibung Hauptschalter Aufbau Technische Daten: Anschluss (Bauelemente): Schrauben Aufdruck-Motiv: OFF/ON Ausführung: Hauptschalter Aufbau Betätigungsart: Not-Aus Drehschalter Farbe Gehäuse/Knopf: Gelb, Rot Funktionen (Schalter/Taster): rastend Gewinde-Maß: M5 Inhalt: 1 St. Leistung: 30 kW Montageart: Aufbau Polzahl: 3 Produktabmessung, Breite: 160 mm Produktabmessung, Höhe: 240 mm Produktabmessung, Tiefe: 95 mm Schalter/Taster-Art (Kategorisierung): Nockenschalter Schaltspannung: 690 V Schaltstrom (max.): 63 A Schaltwinkel: 1 x 90 ° Schutzart: IP65 Temperatur (max.): +50 °C Temperatur (min.): -25 °C Typ (Hersteller-Typ): P3-63/I4/SVB

Eaton P3-63/I4/SVB Elektroschalter 3P Grau - Rot (207343)

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Hauptschalter I4/SVB P3-63/I4/SVB Ausführung als Hauptschalter, Ausführung als Wartungs-/Reparaturschalter, Ausführung als Sicherheitsschalter, Ausführung als NOT-AUS-Einrichtung, Anzahl der Schalter 1, Max. Bemessungsbetriebsspannung Ue bei AC 690V, Bemessungsbetriebsspannung 690 ..., 3-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: IP65,

, 3-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: IP65, Bauform: Aufbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Bemessungsdauerstrom: Iu = 63 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3

Hauptschalter, 3-polig, 63 A, NOT-AUS-Funktion, abschließbar in 0-Stellung, AufbauEaton Type: P3-63/I4/SVBEaton Artikel Nr.: 207343
