Eaton Hauptschalter P3-100/EA/SVB
Hersteller:Eaton
Bezeichnung:Hauptschalter Einbau/rot
Typ:P3-100/EA/SVB
Ausführung als Hauptschalter:ja
Ausführung als Wartungs-/Reparaturschalter:ja
Ausführung als Sicherheitsschalter:nein
Ausführung als NOT-AUS-Einrichtung:ja
Ausführung als Wendeschalter:nein
Anzahl der Schalter:1
Max. Bemessungsbetriebsspannung Ue bei AC:690 V
Bemessungsbetriebsspannung:690 V
Bemessungsdauerstrom Iu:100 A
Bemessungsdauerstrom bei AC-23, 400 V:100 A
Bemessungsdauerstrom bei AC-21, 400 V:100 A
Bemessungsbetriebsleistung bei AC-3, 400 V:37 kW
Bemessungskurzzeitstromfestigkeit Icw:2 kA
Bemessungsbetriebsleistung bei AC-23, 400 V:55 kW
Schaltleistung bei 400 V:55 kW
Bedingter Bemessungskurzschlussstrom Iq:80 kA
Polzahl:3
Motorantrieb optional:nein
Motorantrieb integriert:nein
Spannungsauslöser optional:nein
Gerätebauart:Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung:nein
Geeignet für Frontbefestigung 4-Loch:ja
Geeignet für Frontbefestigung Zentral:nein
Geeignet für Verteilereinbau:nein
Geeignet für Zwischenbau:nein
Farbe des Betätigungselements:rot
Ausführung des Betätigungselements:Türkupplungsdrehantrieb
Verriegelbar:ja
Anschlussart Hauptstromkreis:Schraubanschluss
Mit vormontierter Verkabelung:nein
Schutzart (IP), frontseitig:IP65
Schutzart (NEMA):1
Breite:90 mm
Höhe:90 mm
Tiefe:130 mm
Eaton Hauptschalter P3-100/EA/SVB: weitere Details
, 3-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: Front IP65, Bauform: Einbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Bemessungsdauerstrom: Iu = 100 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3, NEMA12
Geliefert wird: Eaton (Moeller) Hauptschalter Einbau/rot P3-100/EA/SVB, Verpackungseinheit: 1 Stk., EAN: 4015080743200
- Typ:
- Drehschalter
- Anzahl der Pole:
- 3P
- Produktfarbe:
- Rot, Gelb

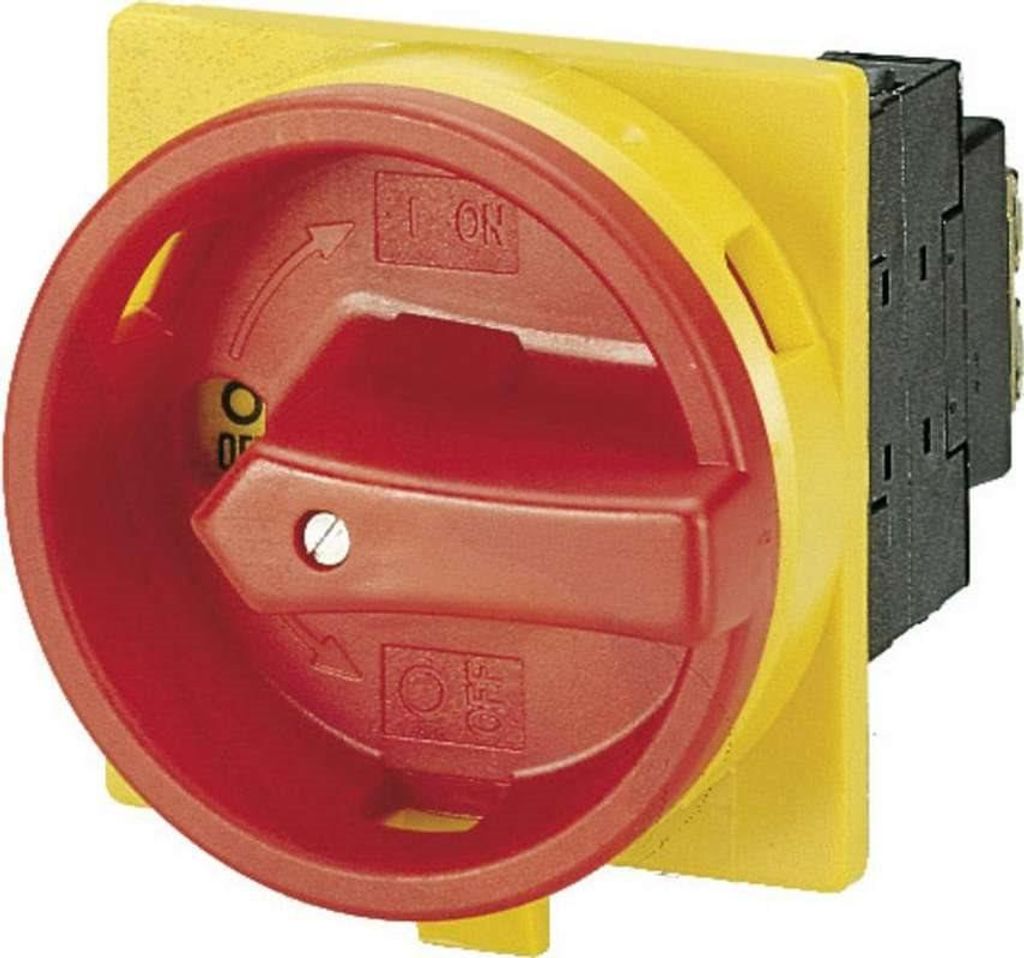

Eaton P3-100/EA/SVB - Drehschalter - 3P - Rot - Gelb - Hauptschalter - P3 - 100 A - Unterputz - 3-polig - Not-Aus-Funktion - Mit rotem Drehgriff und gelbem Sicherungsring - Abschließbar in Stellung 0 (Aus)
Beschreibung Hauptschalter Einbau Technische Daten: Anschluss (Bauelemente): Schrauben Aufdruck-Motiv: OFF/ON Ausführung: absperrbar in 0-Stellung Betätigungsart: Not-Aus Drehschalter Farbe Gehäuse/Knopf: Gelb, Rot Funktionen (Schalter/Taster): rastend Gewinde-Maß: M5 Inhalt: 1 St. Leistung: 50 kW Montageart: Einbau Polzahl: 3 Produktabmessung, Breite: 87 mm Produktabmessung, Länge: 87 mm Schalter/Taster-Art (Kategorisierung): Nockenschalter Schalter/Taster-Besonderheiten: absperrbar Schaltspannung: 690 V Schaltstrom (max.): 100 A Schaltwinkel: 1 x 90 ° Schutzart: IP55 Temperatur (max.): +50 °C Temperatur (min.): -25 °C Typ (Hersteller-Typ): P3-100/EA/SVB
Hauptschalter/Lasttrennschalter, Ein/Aus, nach IEC/EN 60947-3, 690V/100A, Frontschutzart IP65, roter Griff mit gelbem Sperrring, abschließbar mit 3 Vorhängeschlössern. P3-Lasttrennschalter sind kompakt und robust. Der manuelle Antrieb wirkt direkt auf die Kontakte. Beim Ausschalten öffnen die Kontakte zwangsläufig. Allgemeine Ausführung: Aufputzgehäuse mit Isolierung, Anbau, Zwischenbau, IVS-Verteilermontage.
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Hauptschalter Einbau/rot P3-100/EA/SVB Ausführung als Hauptschalter, Ausführung als Wartungs-/Reparaturschalter, Ausführung als NOT-AUS-Einrichtung, Anzahl der Schalter 1, Max. Bemessungsbetriebsspannung Ue bei AC 690V, Bemessungsbetriebsspannung 690 ..., 3-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: Front IP65, Bauform: Einbau,
, 3-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: Front IP65, Bauform: Einbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Bemessungsdauerstrom: Iu = 100 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3, NEMA12
Hauptschalter, 3-polig, 100 A, NOT-AUS-Funktion, abschließbar in 0-Stellung, EinbauEaton Type: P3-100/EA/SVBEaton Artikel Nr.: 074320
