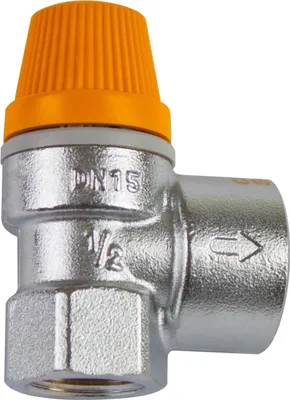

Caleffi Solar-Sicherheitsventil 1/2" x 6 bar

Einbau

Das Sicherheitsventil ist vorzugsweise senkrecht mit untenliegendem Eintrittsstutzen unter Beachtung der Pfeilrichtung zu installieren. Bei Verwendung in Verbindung mit Warmwasserbereitern ist DIN 1988 zu beachten. Das Sicherheitsventil ist am Kaltwassereingang des Warmwasserbereiters zu installieren. Es sollte nach Möglichkeit höher als der oberste Punkt des Warmwasserbereiters installiert werden, um zu vermeiden, bei einer evtl. Säuberung den gesamten Behälter entleeren zu müssen.

Die Verbindungsleitung vom Sicherheitsventil zum Warmwasserbereiter bzw. zur abzusichernden Anlage darf nicht absperrbar sein. Es dürfen keine Schmutzfänger oder andere Verengungen eingebaut werden. Die Abblaseleitung muß in der Größe des Sicherheitsventil Austrittsquerschnittes ausgeführt sein, soll höchstens 2 Bögen aufweisen und darf höchstens 2 m lang sein. Werden aus zwingenden Gründen mehr Bögen oder eine größere Länge erforderlich, so muß die gesamte Abblaseleitung eine Nennweite größer ausgeführt sein. Mehr als 3 Bögen sowie eine Länge von über 4 m sind unzulässig. Die Abblaseleitung muß mit Gefälle verlegt sein. Ihre Mündung muß frei beobachtbar und so verlegt sein, dass beim Abblasen Personen nicht gefährdet werden können. Der Ausfluß der Abblaseleitung muß über einem Entwässerungsablauf oder Ablauftrichter innerhalb des Gebäudes enden. Mündet die Abblaseleitung in eine Ablaufleitung mit Trichter, so muß die Ablaufleitung mindestens den doppelten Querschnitt des Ventileintritts haben.



Inbetriebnahme

Bei Inbetriebnahme sowie mindestens einmal jährlich ist die korrekte Funktion des Sicherheitsventils durch einen zu überprüfen. Sollte das Membran-Sicherheitsventil dauernd tropfen, so liegt meistens eine Verschmutzung vor





Solar Sicherheitsventil 1/2 Zoll 6 bar Überdruckventil Druckventil Wasser

Die Sicherheitsventile werden von der Firma Caleffi unter Beachtung der wesentlichen Sicherheitsanforderungen nach Richtlinie 97/23/EG des Europäischen Parlamentes und des Rates der Europäischen Union zur Angleichung der Rechtsvorschriften der Mitgliedstaaten für Druckausrüstungen gefertigt.

Produktmerkmale:

• Sicherheitsventil für Solaranlagen.
• Gewindeanschlüsse 1/2 IG x 3/4 IG oder 3/4 IG x 1 IG.
• Messing-Gehäuse, verchromt.
• Membran und Schieberdichtung aus hochbeständigem Elastomer.
• Feder aus Stahl UNI 3823. Handrad aus PA6G30.
• Temperaturbereich -30÷160°C.
• Nenndruck PN 10.
• Voreinstellung 4 bar (2,5, 3, 6, 8, 10 bar).
• Arbeitsmedien Wasser und Glykollösungen.
• Maximaler Glykolgehalt: 50%.

Lieferumfang: Solar Membran Überdruckventil 1/2 Zoll 6 bar Sicherheitsventil

" >Solarbedarf für Handwerker zum " >Sanitär und eine

Sicherheitsventil für SolaranlagenKennzeichnung gemäß Richtlinie 97/23/EG.Gewindeanschlüsse 1/2 IG x 3/4 IG oder 3/4 IG x 1 IG.Messing-Gehäuse, verchromt.

Produktdetails:

• Sicherheitsventil für Solaranlagen
• verchromt
• 1/2" IG, 6,00 bar
• Messing Gehäuse
• Membran und Schieberdichtung aus hochbeständigem Elastomer
• Temperaturbereich: -30 bis 160 Grad C
• Maximaler Glykolgehalt: 50%
• verstärkter Ablauf
• Ablasskapazität: 1/2" - 50 kW, 3/4" - 100 kW
• geprüft nach TRD 721 - SV 100 Para. 7.7.
• Einstellungen: 2,5 - 3 - 4 - 6 - 8 - 10 bar

Lieferumfang:

• Caleffi Sicherheitsventil für Solaranlagen verchromt 1/2" IG x 3/4" IG 6 bar 253046

Bitte entnehmen Sie die notwendigen Warn- und Sicherheitshinweise aus den passenden Unterlagen im Bereich 'Dokumente'

Messing-Gehäuse, verchromt, IG-IG Anschlüsse, PN 10, Temperaturbereich -30 bis +160 °C, max. Glykolgehalt 50 %, vergrößerter Ablauf, Entleerungsleistung 1/2"50 kW, 3/4" 100 kW, Einstellungen 2,5-3-4-6-8-10 bar Technische Daten:

• Werksnummer: 253046
• Produktkategorie: Sicherheitsventil
• Marke: CALEFFI

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Werksnummer: 253046
• Produktkategorie: Sicherheitsventil
• Marke: CALEFFI

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Sicherheitsventil für Solaranlagen. Messing-Gehäuse. Verchromt. Anschlüsse IG-IG. PN 10. Temperaturbereich: -30-160 Grad C. Maximaler Glykolgehalt: 50 %. Verstärkter Ablauf. Ablasskapazität: 1/2″ 50 kW · 3/4″ 100 kW. geprüft nach TRD 721 SV 100 Para. 7.7. Einstellungen: 2,5 3 4 6 8 10 bar. Technische Daten: 1/2″ IG · 6,00 bar Hersteller: Caleffi S.P.A. Serie: 253 Artikelnummer: 253046

Messing-Gehäuse · verchromt · IG-IG Anschlüsse · PN 10 · Temperaturbereich -30 bis +160 °C · max. Glykolgehalt 50 % · vergrößerter Ablauf · Entleerungsleistung 1/2″50 kW · 3/4″ 100 kW · Einstellungen 2,5-3-4-6-8-10 bar
