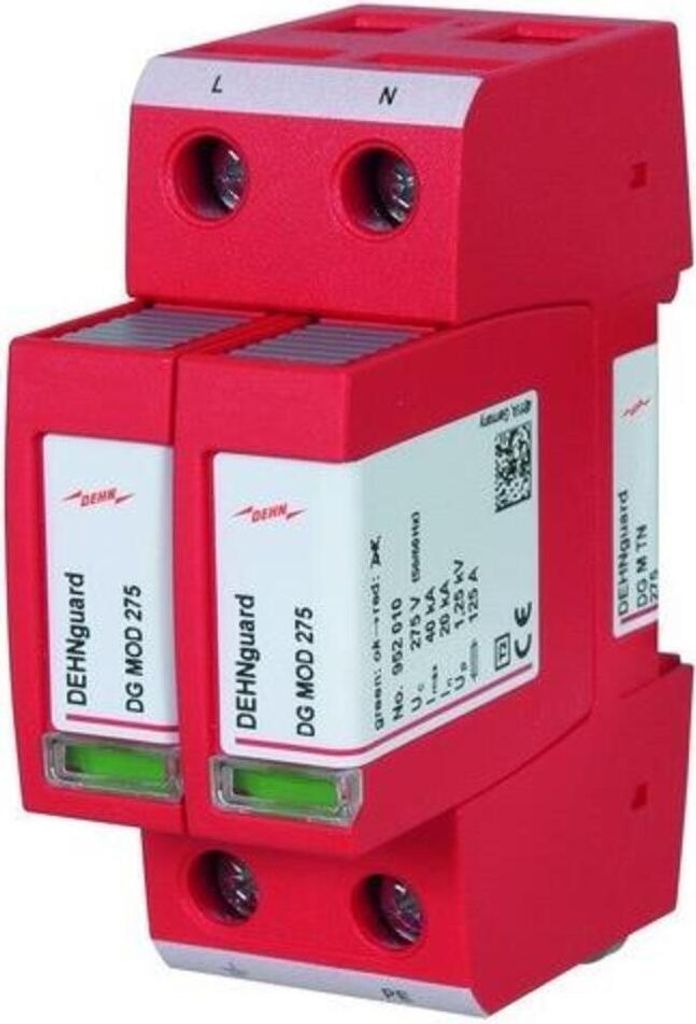

DEHN DG M TN 275 -Überspannungsschutz Typ 2

Modularer Überspannungs-Ableiter für einphasige TN-Systeme (2+0-Schaltung).

Anschlussfertige Kompletteinheit bestehend aus Basisteil und gesteckten Schutzmodulen
Energetisch koordiniert innerhalb der Red/Line-Produktfamilie
Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristoren/Funkenstrecken
Hohe Gerätesicherheit durch Ableiterüberwachung "Thermo-Dynamik-Control"
Einfacher, werkzeugloser Schutzmodulwechsel durch Modulverriegelungssystem mit Modulentriegelungstaste
Vibrations- und schockgeprüft nach EN 60068-2

DEHN ÜS-Ableiter DEHNguard DG M TN 275

Hersteller:DEHN
Bezeichnung:ÜS-Ableiter DEHNguard
Typ:DG M TN 275
Netzform DC:nein
Netzform IT:nein
Netzform TN:ja
Netzform TN-C:nein
Netzform TN-C-S:nein
Netzform TN-S:nein
Netzform TT:nein
Netzform sonstige:nein
Anzahl der Leiter (ohne Erde):2
Nennableitstoßstrom (8/20):20 kA
Max. Ableitstoßstrom (8/20):40 kA
Nennspannung AC:230 V
Höchste Dauerspannung AC:275 V
Schutzpegel:1,5 kV
Schutzpegel L-N:1,25 kV
Schutzpegel N-PE:1,5 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung):125 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung):100 A
Kurzschlussfestigkeit (Isccr):50 kA
Integrierter Kurzschlussschutz:nein
Integrierte Vorsicherung:nein
Leckstromfrei:nein
Montageart:Hutschiene TH35
Baugröße:2 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig):35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig):25 mm²
Mit Fernmeldekontakt:nein
Signalisierung am Gerät:optisch
Prüfklasse Typ 2:ja
Schutzart (IP):IP20

DEHN ÜS-Ableiter DEHNguard DG M TN 275: weitere Details

Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B 1 und höher.

Geliefert wird: DEHN ÜS-Ableiter DEHNguard DG M TN 275, Verpackungseinheit: 1 Stk., EAN: 4013364108394

AC-Steckertypen:

Terminal

Nominale Eingang Spannung:

230 V

AC Eingangsfrequenz:

50 - 60 Hz

Spitzenstrom-Normales Modus:

20000 A

Drahtlos:

Ja

Produktfarbe:

Rot

Material:

Thermoplast

Reaktionszeit:

0,000025 ms

Gewicht:

229 g

Breite:

36 mm

Tiefe:

73 mm

Höhe:

90 mm

Betriebstemperatur:

-40 - 80 °C

:

Anzahl enthaltener Produkte:

1 Stück(e)

Überspannungsableiter.
Technische Daten:
- Höchste Dauerspannung 275 V AC
- Nennableitstoßstrom 20 kA
- Modularer Überspannungs-Ableiter zum Einsatz in 1-phasigen
- Stromversorgungssystemen 230 V, TN-Systeme, Typ 2 nach EN 61643-11
- Hochleistungsfähige Varistor-Technologie
- Basisteil mit gesteckten Schutzmodulen mit Fernmeldekontakt für
  Überwachungseinrichtung (potentialfreier Wechsler)
- Einfacher, werkzeugloser Schutzmodul-Wechsel durch
  Modulverriegelungssystem mit Modulentriegelungstaste

DEHN DG M TN 275 -Überspannungsschutz Typ 2 - Überspannungsschutz

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). ÜS-Ableiter DEHNguard DG M TN 275 Netzform TN, Anzahl der Leiter (ohne Erde) 2, Nennableitstoßstrom (8/20) 20kA, Nennspannung AC 230V, Kurzschlussfestigkeit (Isccr) 50kA, Höchste Dauerspannung AC 275V, Max. Ableitstoßstrom (8/20) 40kA, Montageart Hutschiene TH35, Baugröße 2 TE, Schutzpegel 1,5kV, Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35mm², Max. Leiterquerschnitt flexibel (feindrähtig) 25mm², Schutzpegel L-N 1,25kV, Schutzpegel N-PE 1,5kV, Signalisierung am Gerät optisch, Prüfklasse Typ 2, Schutzart (IP) IP20, Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B - 1 und höher.

Modularer Überspannungs-Ableiter für einphasige TN-Systeme (2+0-Schaltung).

DEHNguard® modular, Mehrpoliger, modularer Überspannungs-Ableiter im funktionalen Ableiterdesign.Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen.Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B ? 1 und höher.Ableiter Typ 2 nach EN 61643-11-Anschlussfertige Kompletteinheit bestehend aus Basisteil und gesteckten Schutzmodulen-Energetisch koordiniert innerhalb der Red/Line-Produktfamilie-Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristoren/Funkenstrecken-Hohe Geräte-Sicherheit durch Ableiterüberwachung "Thermo-Dynamik-Control"-Multifunktionsanschluss für Leiter und Kammschienen-Einfacher Schutzmodul-Wechsel durch Modulentriegelungstaste-Als ...FM-Variante zusätzlich mit 3-poligem Klemmsatz für Anschluss der Fernanzeige erhältlich - DEHNguard M TN ... (FM), komplette Schaltung für einphasige TN-Systeme mit 230 V / 50 Hz ? Nennspannung

komplette Schaltung für einphasige 230 V-TN-Systeme, (Schaltungsvariante "2-0") Als FM-Variante zusätzlich mit 3-poligem Klemmsatz für Anschluss der Fernanzeige erhältlich
