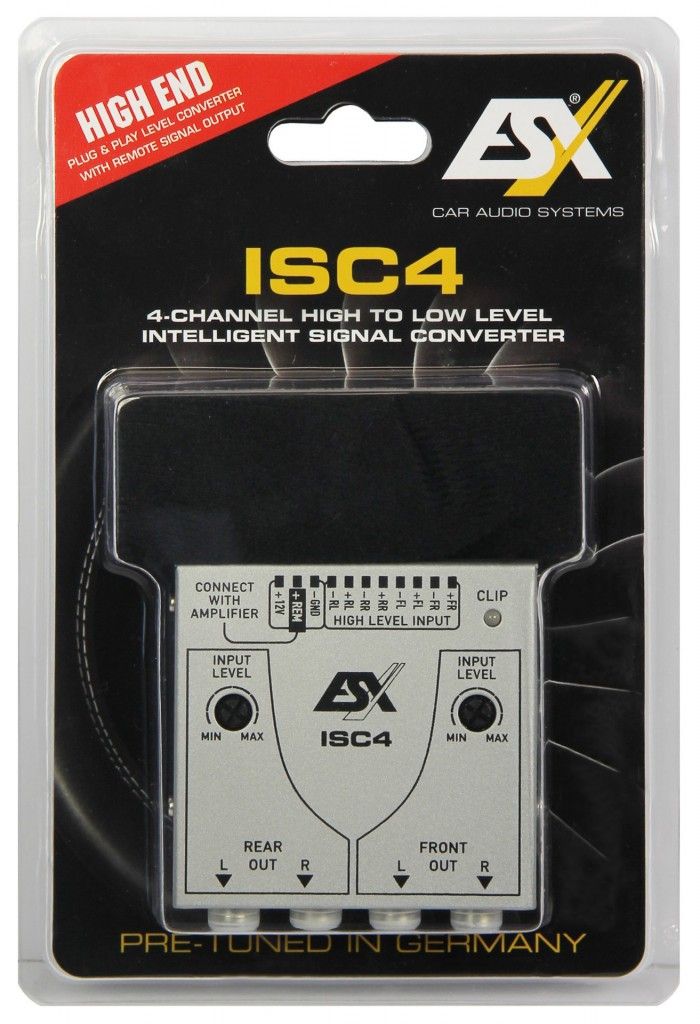

ESX ISC4, 70 mm, 62 mm, 21 mm

ISC4 HIGH-TO-LOW LEVEL ADAPTER



ISC4
4-Kanal High To Low Level Converter
4-Kanal Hochpegel/Niedrigpegel-Signalwandler (Front & Rear), einfache Installation per Plug & Play, Aufbau in modernster SMD-Technologie für maximale Zuverlässigkeit, generiert ein Einschaltsignal (Remote) für Verstärker, Pegelregler für Front & Rear mit Clipping LED, Schutzschaltung gegen Spannungsrückführungen, keine Störsignale und Einschaltgeräusche hörbar dank der „Full Balanced“ Eingangsschaltung mit optimierten Signalwegen, sehr niedriger Ruhestrom, inkl. Samtbeutel als Einbauschutz hinter dem Radio.

Technische Daten:
Betriebsspannung 10-16V
Signalrauschabstand > 95dB
Kanaltrennung 80dB
Slew rate 9V/µS
Übertragungsfrequenz 5 Hz - 60 KHz (+/-1 dB)
Ruhestrom (< 10mA @ 14,4V)
Cinch-Ausgang (unbalanced) 2,36Vrms
Abmessungen 62 x 70 x 21mm



Einbauanleitung als PDF



ESX High-To-Low Level Converter ISC4


Details:

4-Kanal High-Low Adapter für OEM-Radios
- generiert 12V Remote
- Pegelregler mit Clipping LED
- Slew Rate 9V/µS
- Kanaltrennung 80 dB
- SNR > 95 dB
- Eingangspegel bis 10V
- sehr niedriger Ruhestrom
- 5 Hz - 60 KHz (+/-1 dB)
- verschraubte Cinchbuchsen
- inkl. Samtbeutel

Daten:

Typ: Integration
Hersteller: ESX

Artikelnummer: ISC4
EAN: 635927104403
Gewicht: 0,22 kg
Abmessungen: 62x70x21mm

---

Audioeingang (L, R):

1

Audio (L,R) Out:

1

Produktfarbe:

Grau

Breite:

70 mm

Tiefe:

62 mm

Höhe:

21 mm
