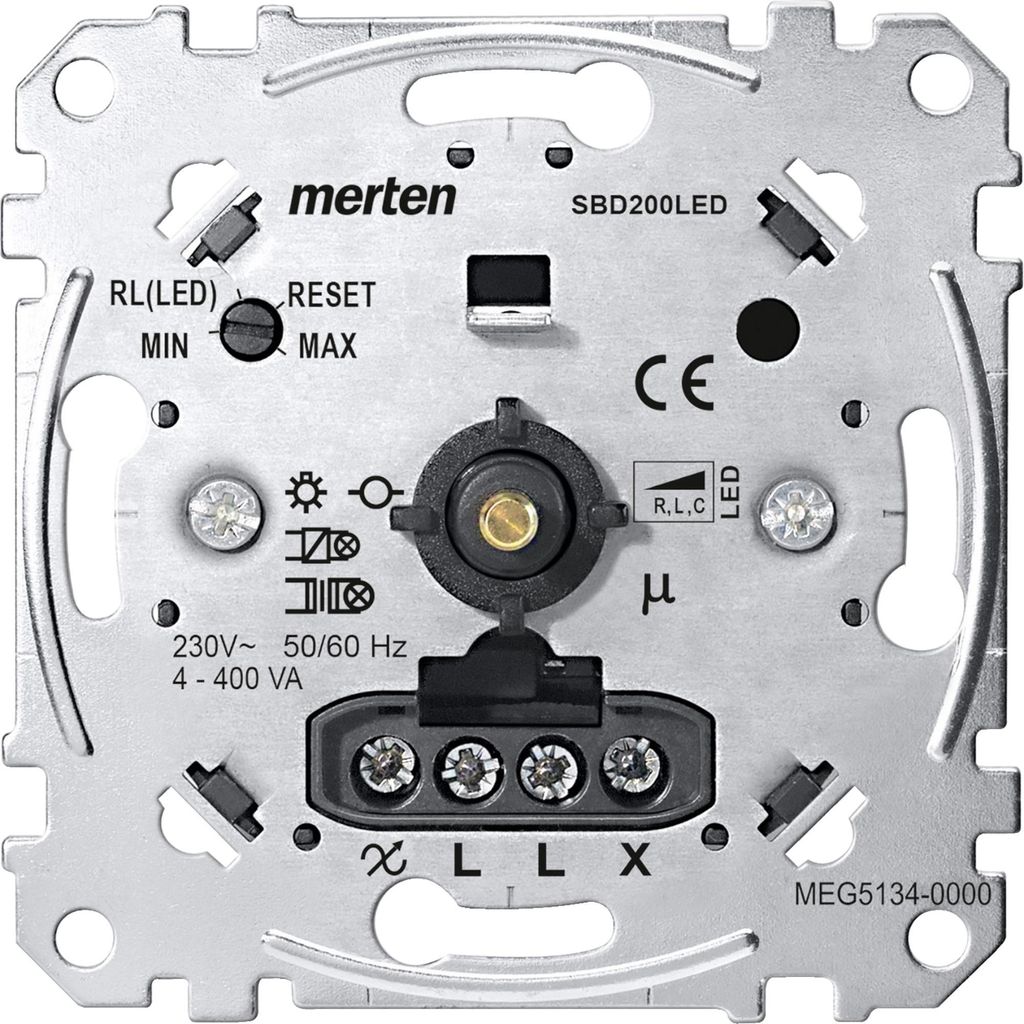

Merten MEG5134-0000, 230 V, 50 Hz

Merten Univers.Drehdimmer-Einsatz MEG5134-0000

Hersteller:Merten
Bezeichnung:Univers.Drehdimmer-Einsatz für LED-Lampen
Typ:MEG5134-0000
Zusammenstellung:UP-Einsatz
Bedienungsart:Dreh-/Druckknopf
Anzahl der Einheiten:1
App-Steuerung über Bluetooth:nein
Dimmung Phasenanschnitt:ja
Dimmung Phasenabschnitt:ja
Seriendimmer:nein
Lastart:universal und LED Retrofit
Nebenstelleneingang:nein
Lichtwertspeicher:nein
Verwendbar mit Taste:nein
Verwendbar mit Bewegungsmelder:nein
Verwendbar mit Präsenzmelder:nein
Verwendbar mit Zeitschalter/Timer:nein
Verwendbar mit Funktaste:nein
Verwendbar mit IR-Taste:nein
Min. Helligkeit steuerbar:ja
Montageart:Unterputz
Befestigungsart:Krallen-/Schraubbefestigung
Werkstoff:metal/plastic
Werkstoffgüte:Material Mix
Halogenfrei:ja
Oberflächenschutz:sonstige
Farbe:sonstige
Transparent:nein
Geeignet für Schutzart (IP):IP20
Schlagfestigkeit:IK02
Nennspannung:230 V
Frequenz:50 Hz
Steuerspannung:230 V
Nennleistung ohmsche Last:10..400 W
Nennleistung induktive Last:4..400 VA
Nennleistung kapazitive Last:4..400 VA
Max. Schaltleistung LED:200 W
Leistungsaufnahme:200 W
Anschlussart:Schraubklemme
Aderquerschnitt:1,5..2,5 mm²
Gerätebreite:74 mm
Gerätehöhe:74 mm
Gerätetiefe:47 mm
Min. Tiefe der Gerätedose:40 mm
Kompatibel mit Apple HomeKit:nein
Kompatibel mit Google Assistant:nein
Kompatibel mit Amazon Alexa:nein
IFTTT-Unterstützung verfügbar:nein

Merten Univers.Drehdimmer-Einsatz MEG5134-0000: weitere Details

Universal-Drehdimmer-Einsatz für LED-Lampen AC 230 V, 50/60 Hz Für ohmsche, induktive oder kapazitive Lasten, z. B. dimmbare LED-Lampen, Glühlampen, dimmbare gewickelte Trafos oder elektronische Trafos. (Phasenanschnitt oder Phasenabschnitt). Der Universal-Dimmer erkennt automatisch die angeschlossene Last. Keine Mischlasten anschließen. Mit Druck-Wechselschalter. Mit Krallen- und Schraubbefestigung. Mit Schraubklemmen. Eigenschaften: kurzschlussfest, überlastfest, überhitzungsfest, Softstart, automatische Lasterkennung, Min. / Max. Begrenzung einstellbar, Betriebsart RL-LED-Modus einstellbar, Nennspannung: AC 230 V, 50/60 Hz. Schaltleistung: LED Lampen: 4-200 VA (RC-Modus), 4-40 VA (RL-LED-Modus), Glühlampen: 4-400 W, Halogenlampen: 4-400 W (230 V), 4-400 VA (NV mit dimmbarem gewickeltem Trafo), 4-400 VA (NV mit dimmbarem elektronischem Trafo). Neutralleiter: nicht erforderlich, Anschlussklemmen: Schraubklemmen für max. 2,5 mm², Absicherung: 16 A-Leitungsschutzschalter. Zu komplettieren mit: Zentralplatte mit Drehknopf System M MEG5250-03xx/-04xx/-06xx, System Design MEG5250-60xx, Antik MEG5250-40xx/-41xx/-42xx, Zentralplatte mit transparenter Abdeckung und Drehknopf M-Creativ MEG5250-3500.

Geliefert wird: Merten Univers.Drehdimmer-Einsatz für LED-Lampen MEG5134-0000, Verpackungseinheit: 1 Stk., EAN: 4042811183554

Dimmereinsatz MEG5134-0000, elektronisch (EV), 4 W - 200 W, verdeckt - N sku item95852 EAN 4042811183554 Farbe: Silber Beschreibung:

Dimmer-Einsatz MEG5134-0000, elektronisch (EV), 4 W - 200 W, verdeckt

Der Universal-Drehdimmer-Einsatz MEG5134-0000 für LED-Leuchten dient zur Steuerung der Beleuchtung und wird über einen Drehknopf bedient. Die Nennbetriebsspannung beträgt 230 V und die Belastungsart für Halogenglühlampe: 4 - 400 W bei 230 V, Glühlampe: 4 - 400 W, LED-Glühlampe: 4 - 40 W (RL LED-Betrieb), LED-Glühlampe: 4 W - 200 VA (RC LED-Betrieb), Niedervolt-Halogenglühlampe mit elektronischem Trafo: 4 - 400 W und Niedervolt-Halogenglühlampe mit ferromagnetischem Trafo: 4 W - 400 VA. Die Kapazität des Klemmenanschlusses beträgt 1 x 2,5 mm² für ein festes oder flexibles Kabel mit Muffe, 2 x 1,5 mm² für ein festes oder flexibles Kabel mit Muffe. Der Einsatz wird mit Schrauben und Krallen befestigt.

Funktionen, Merkmale und weitere Informationen Universal-Drehdimmer-Einsatzfür LEDs
Ausführung mit Drehknopf
Elektronischer Kurzschluss- und Überlastungsschutz


Spezifikationen Nennspannung: 230V
Transformator Typ: Elektronisch (EV), Magnetisch, Konventionell (NV)
Leistung des Transformators: 4W - 200W
Schutzklasse: IP20


Abmessungen Breite: 74 mm
Höhe: 74 mm
Länge: 47 mm

Produktbeschreibung

Der Merten Universal-Drehdimmer MEG5134-0000 ist ein hochwertiger Unterputz-Drehdimmer zur stufenlosen Helligkeitsregelung verschiedenster Leuchtmittel. Dank automatischer Last­erkennung eignet sich der Dimmer sowohl für ohmsche, induktive als auch kapazitive Lasten und bietet damit maximale Flexibilität im Wohn- und Objektbereich.

Die bewährte Technik von Merten (Schneider Electric) sorgt für zuverlässigen Betrieb, gleichmäßiges Dimmverhalten und eine lange Lebensdauer. Der Dimmer ist kompatibel mit gängigen Merten-Schalterprogrammen und ideal für Neubau, Renovierung oder Modernisierung.

---

Highlights & Vorteile

• Universal-Drehdimmer für viele Leuchtmittel

• Automatische Last­erkennung (R, L, C)

• Phasenan- und Phasenabschnittsteuerung

• Stufenlose, komfortable Helligkeitsregelung

• Unterputz-Montage

• Hohe Qualität von Merten / Schneider Electric

---

Technische Daten

• Modell: MEG5134-0000

• Ausführung: Universal-Drehdimmer

• Montageart: Unterputz

• Nennspannung: 230 V AC

• Lastart: R / L / C (automatische Erkennung)

• Dimmprinzip: Phasenan- und Phasenabschnitt

• Einsatzbereich: Innenbereich

---

Lieferumfang

• 1× Merten Universal-Drehdimmer MEG5134-0000

---

Hinweise

• Leuchtmittel nicht im Lieferumfang enthalten

• Abdeckung / Drehknopf je nach Schalterprogramm separat erhältlich

• Anschluss und Installation nur durch Elektro-Fachpersonal

• Markenname wird ausschließlich zur eindeutigen Produktidentifikation verwendet



Merten Universal Drehdimmer-Einsatz für LED-Lampen

•

• Orignal Merten

Technische Beschreibung:

Für ohmsche, induktive oder kapazitive Lasten, z. B. dimmbare LED-Lampen, Glühlampen, dimmbare gewickelte Trafos oder elektronische Trafos. (Phasenanschnitt oder Phasenabschnitt).

Der Universal-Dimmer erkennt automatisch die angeschlossene Last.

Keine Mischlasten anschließen.

Mit Druck-Wechselschalter.

Mit Krallen- und Schraubbefestigung.

Mit Schraubklemmen.

Nennspannung: AC 230 V, 50 Hz.

Schaltleistung:. LED Lampen: 4-200 VA (RC-Modus)

4-40 VA (RL-LED-Modus)

Glühlampen: 4-400 W. Halogenlampen: 4-400 W (230 V)

4-400 VA (NV mit dimmbarem gewickeltem Trafo)

4-400 VA (NV mit dimmbarem elektronischem Traf0

Neutralleiter: nicht erforderlich

Anschlussklemmen: Schraubklemmen für maximal 2,5 mm²

Absicherung: 16 A-Leitungsschutzschalter

Eigenschafen: kurzschlussfest, überlastfest, überhitzungsfest

Softstart, - automatische Lasterkennung.

Min. /Max. Begrenzung einstellbar

Betriebsart RL-LED-Modus einstellbar

Gerätebreite: 74 mm

Berätehöhe: 74 mm

Gerätetiefe: 60 mm

Für ohmsche, induktive oder kapazitive Lasten, z. B. dimmbare LED-Lampen, Glühlampen, dimmbare gewickelte Trafos oder elektronische Trafos.
(Phasenanschnitt oder Phasenabschnitt).
Der Universal-Dimmer erkennt automatisch die angeschlossene Last. Keine Mischlasten anschließen.

Mit Druck-Wechselschalter.
Mit Krallen- und Schraubbefestigung.
Mit Schraubklemmen.

Eigenschaften:
- kurzschlussfest
- überlastfest
- überhitzungsfest
- Softstart
- automatische Lasterkennung
- Min. / Max. Begrenzung einstellbar
- Betriebsart RL-LED-Modus einstellbar

AC Eingangsspannung:

230 V

AC Eingangsfrequenz:

50 Hz

Hersteller: Merten
Produktserie: Dimmersysteme
Artikelnummer: MEG5134-0000
EAN-Nummer: 4042811183554
Produktkategorie: Hausrenovierung
ETIM Klassifizierung: Dimmer


Dieses Schalterprogramm Merten setzt neue Maßstäbe in Sachen Qualität und Innovation, maßgeschneidert für höchste Anforderungen. Schneider Electric bringt hier sein umfassendes Konzern-Wissen und seine langjährige Praxis ein, um Premium-Standards zu erfüllen.

Der Universelle Drehdimmer-Einsatz für Licht emittierende Dioden Lampen von Merten ist ein vielseitiges Steuerungselement für die Unterputzmontage. Er eignet sich für den Betrieb mit ohmschen, induktiven und kapazitiven Lasten, darunter dimmbare LED-Lampen, Glühlampen sowie dimmbare Transformatoren. Die automatische Lasterkennung ermöglicht eine einfache und flexible Anwendung ohne die Notwendigkeit eines Neutralleiters. Der Dimmer unterstützt sowohl Phasenanschnitt- als auch Phasenabschnittdimmung und verfügt über eine einstellbare Mindest- und Höchsthelligkeit. Die Bedienung erfolgt komfortabel über einen Dreh- und Druckknopf. Das Gerät ist mit Schraubklemmen für Leitungen mit einem Querschnitt von bis zu 2,5 Quadratmillimetern ausgestattet und kann mit verschiedenen Zentralplatten aus dem Merten-System kombiniert werden. Der Dimmer ist kurzschluss-, überlast- und überhitzungssicher und bietet einen Softstart für eine sanfte Lichtregelung. Mit einer Nennspannung von 230 Volt und einer Frequenz von 50 Hertz ist er für den Einsatz in haushaltsüblichen Stromnetzen ausgelegt. Die kompakte Bauform mit 74 Millimeter Breite, 74 Millimeter Höhe und 47 Millimeter Tiefe ermöglicht eine einfache Integration in Standard-Unterputzdosen.

Hochwertiger Unterputzeinsatz der Firma Merten. Technische Daten: - Nennspannung: 230 V - Leistung LED: 4…40 W - Leistung Halogen: 4…400 W - Leistung Glühlampe: 4…400 W - Anschlussart: Klemmanschluss - Ausführung: Dimmer - Schutzart: IP20 - Material: Metall, Kunststoff - Farbe: grau

MERTEN Universal-Drehdimmer-E MEG5134-0000 D-Lampen - Universal-Drehdimmer-Einsatz für LED-Lampen

MERTEN Universal-Drehdimmer-E MEG5134-0000 D-Lampen MEG5134-0000 MEG5134-0000 (MEG5134-0000)

Dieser Merten Universal-Drehdimmer-Einsatz mit der Artikelnummer MEG5134-0000 wurde für ohmsche induktive oder kapazitive Lasten z. B. dimmbare LED-Lampen Glühlampen dimmbare gewickelte Trafos oder elektronische Trafos konzipiert. Phasenanschnitt oder Phasenabschnitt. Der Universal-Dimmer erkennt automatisch die angeschlossene Last er ist allerdings nicht für Mischlasten geeignet. Er gehört zur Produktserie Merten inserts und hat einen Druck-Wechselschalter welcher mit AC 230 V 50 Hz funktioniert. Die Schraubklemmen sind für maximal 25 mm². Die Absicherung erfolgt über ein 16 A-Leitungsschutzschalter. Außerdem lässt sich die minimale und die maximale Begrenzung einstellen und die Betriebsart RL-LED-Modus. Schaltleistung LED Lampen 4-200 VA RC-Modus. 4-40 VA RL-LED-Modus. Glühlampen 4-400 W. Halogenlampen 4-400 W 230 V. 4-400 VA NV mit dimmbarem gewickeltem Trafo. 4-400 VA NV mit dimmbarem elektronischem Trafo.
