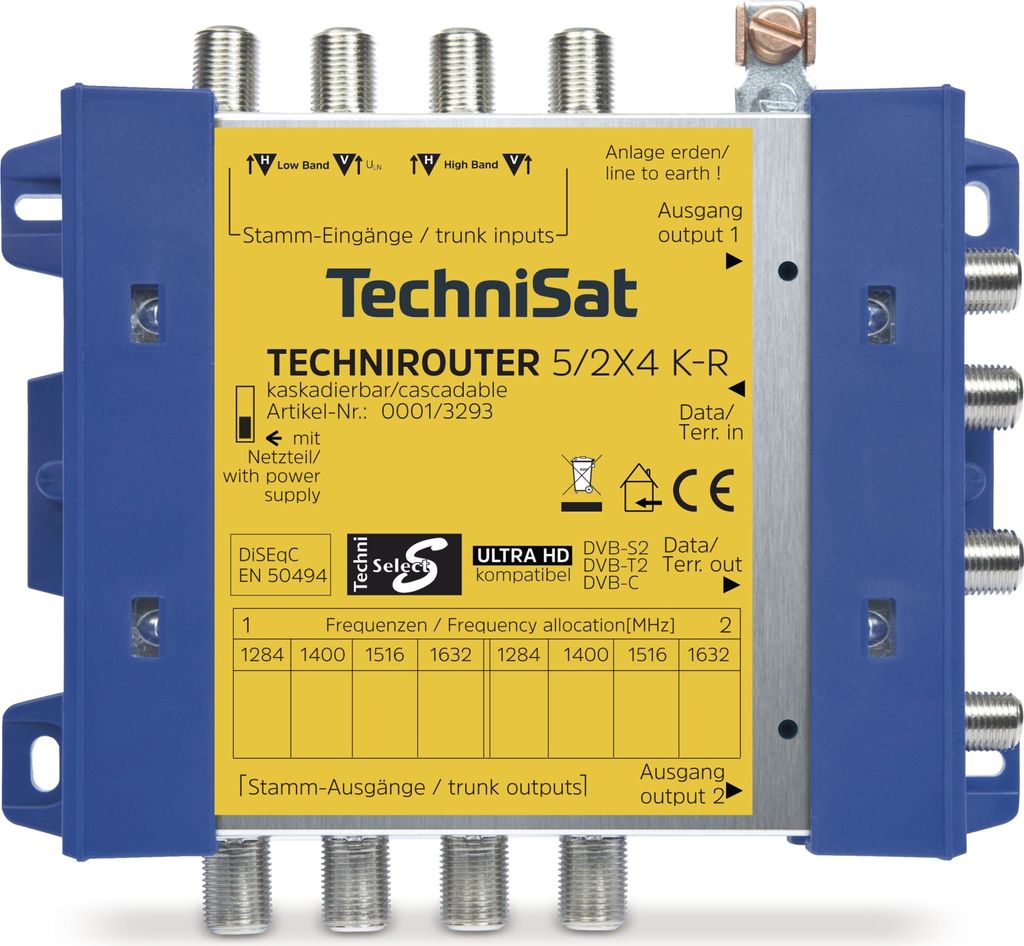

TechniSat TECHNIROUTER 5/2x4 K-R | Kaskade für Digitale Einkabellösung, DiSEqC

Die digitale Einkabellösung ohne Programmeinschränkung!

Der TECHNIROUTER ist die digitale Einkabellösung ohne neues Kabel! Zum ersten Mal gibt es eine Einkabellösung ohne Programmeinschränkung. Das gab es noch nie! Bestehende Kabelstrukturen in Wohnobjekten können ohne neue Kabelverlegung mit digitalen Satellitensignalen von einer Satellitenposition aufgerüstet werden.


Was muss beachtet werden?

Vorhandene Dosen, Verteiler und Verstärker müssen durch Sat -taugliche Bauteile erneuert werden. Hier ist zu beachten, dass alle Bauteile einen DC-Bypass haben und besonders die Durchgangs-Dosen über zwei DC-Bypässe verfügen. Der DC-Durchlass wird für den Transport des DiSEqC-Signals benötigt. Die 13/18 V des Receivers werden nicht als Schaltbefehl benötigt, sondern um die DiSEqC-Befehle zu transportieren bis zum TechniRouter. Natürlich müssen die bestehenden Koaxialkabel auch auf ihre Sat-tauglichkeit hin überprüft werden.


Wie funktioniert die Steuerung?

Die TECHNIROUTER tauglichen Receiver steuern die TECHNIROUTER Grundeinheit und Kaskade digital über DiSEqC-Level 1.0 mit dem Protokoll EN 50494. Mit diesem Protokoll wird die Auswahl der Tranponderfrequenzen/ Programme in den TECHNIROUTER veranlasst und durchgeführt. Der TECHNIROUTER erzeugt im ZF-Frequenzbereich 950-2150 MHz acht generierte Ausgangsfrequenzen, über die einzelne Teilnehmer ohne Einschränkung, alle digitalen Programme empfangen können. Es können sowohl Low- und High-Bänder empfangen werden.


Wie viele Teilnehmer können bedient werden?

Pro TECHNIROUTER lassen sich bis zu acht Teilnehmer bedienen. Wenn acht Anschlüsse nicht ausreichen, können weitere Kaskaden an der Grundeinheit angeschlossen werden.
Werden noch mehr Teilnehmeranschlüsse benötigt, oder eine Kombination mit Multischalter (Sternverkabelung) gewünscht, kann dies durch Zuhilfenahme von Multischaltern der 5-er oder 9-er Serie, sowie deren Zubehör wie Verstärker, Verteiler oder Abzweiger, kombiniert werden.


Welches LNB wird benötigt und wie wird es mit Spannung versorgt?

Es können normale Quattro LNBs eingesetzt werden. Die TECHNIROUTER Grundeinheit liefert die Betriebsspannung für das Quattro-LNB und auch für die eventuell vorgeschaltete Kaskade.


Rückkanal-Tauglichkeit inklusive!

Der Terrestrik-Signalpfad der TECHNIROUTER aus dieser Familie ist von vornherein für die Übertragung der Rückwegsignale ausgelegt, so dass die TECHNIROUTER als Teil des Übertragungsweges zwischen Hausübergabepunkt (HÜP) des Kabelnetzbetreibers und Kabelmodem des Endkunden eingesetzt werden können. Auch wenn für den Fernsehempfang die Vorteile des Satellitenempfangs mittels SCR-Einkabelsystem genutzt werden, ermöglichen sie somit die gleichzeitige Verwendung der bereits verlegten Koaxialkabel auch für Internetzugang und Telefon via Breitbandkabel, ohne zusätzliche Einspeise-Frequenzweichen installieren zu müssen. Dazu wird i.d.R. der Terrestrik-Eingang des TECHNIROUTER an den HÜP angeschlossen.

Technische Daten

Umgebungsbedingungen Betrieb

• Umgebungstemperatur: -25 ... 55 °C
• Luftfeuchtigkeit: 10 ... 75 %

Allgemeine Merkmale

• Top-Ausstattung: DiSEqC gemäß EN 50494
• Top-Ausstattung: 1 Orbitposition ohne Einschränkungen
• Top-Ausstattung: Rückkanal-tauglich
• Top-Ausstattung: Keine neue Kabelverlegung erforderlich
• Top-Ausstattung: Stromsparend ohne Netzteil einsetzbar
• Top-Ausstattung: In eine Multischalterverteilung integrierbar

Durchgangsdämpfung

• Sat: 2 ... 5 dB
• Terrestrik: 2 ... 3 dB

Einkabelausgang

• Ausgangsfrequenzbereich: 5 ... 2.150 MHz
• Anzahl der Ausgangskanäle: 2 x 4
• Frequenz der Ausgangskanäle: 1284, 1400, 1516, 1632 MHz
• Frequenz Sat: 950 ... 2.150 MHz
• Frequenz Terrestrik: 65 ... 862 MHz

Empfangsbereich

• Rückkanal: 5 ... 65 MHz
• Terrestrik: 65 ... 862 MHz
• Sat: 950 ... 2.150 MHz

Entkopplung

• Stämme: 45 dB

Tuner

• TECHNIROUTER ready: Ja

Technische Daten

• Sat-Eingänge: 4
• Terrestrische-Eingänge: 1
• Anzahl Kabelanschlüsse: 2
• Teilnehmer pro Kabel: maximal 4

Verstärkung

• Sat: 17 ... 22 dB
• Terrestrik: -12 dB

Stromversorgung

• Stromverbrauch: 210 mA @13V (je SCR-Ausgang)
