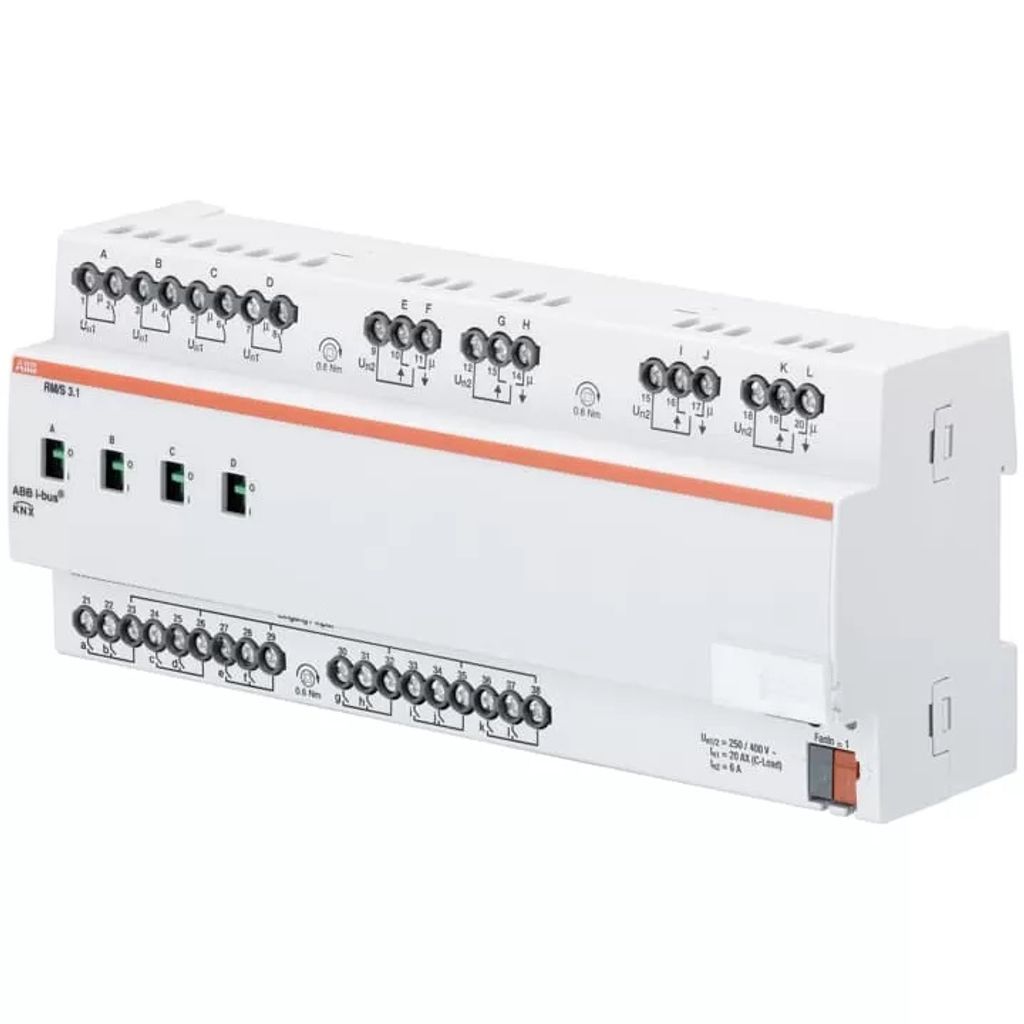

Raum Master REG RM/S 3.1 RM/S 3.1

ABB Stotz S&J Raum Master, REG RM/S3.1

Hersteller:ABB Stotz S&J
Bezeichnung:Raum Master, REG
Typ:RM/S3.1
Bussystem KNX:ja
Bussystem KNX-Funk:nein
Bussystem Funkbus:nein
Bussystem LON:nein
Bussystem Powernet:nein
Andere Bussysteme:ohne
Fernbedienung möglich:nein
Ethernet:nein
Montageart:REG
Breite in Teilungseinheiten:12
Mit Busankopplung:nein
LED ansteuern:nein
Mit LED-Anzeige:nein
Vor Ort-/Handbedienung:ja
Anzahl der Eingangskanäle:12
Anzahl der Eingänge:12
Max. Schaltstrom:20 A
Schaltstrom ohmsch:20 A
Max. Schaltleistung:3680 VA
Geeignet für C-Last:ja
Anzahl der Ausgangskanäle:8
Max. Anzahl der Schaltausgänge:8
Max. Anzahl der Jalousieausgänge:4
Ausgangsleistung:230 VA
Funktion Schalten:nein
Bemessungsbetriebsspannung:100..230 V
Externe Abfragespannung notwendig:ja
Verschiedene Phasen anschließbar:ja
Stromart:AC
Schutzart (IP):IP20

ABB Stotz S&J Raum Master, REG RM/S3.1: weitere Details

Der Raum-Master erschließt neue Möglichkeiten für Objekte, bei denen Zimmer mit Wohnbereich gesteuert und effizient genutzt werden sollen. Für diese Räume, die typischerweise in Hotels, Krankenhäusern, betreutem Wohnen und Studentenwohnheimen zu finden sind, wurde der Raum-Master entwickelt. Er deckt alle Anforderungen an die Elektroinstallation dieser Anwendung ab und bietet in kompakter Form folgende Funktionen: Beleuchtung schalten Beschatten (über Jalousien oder Vorhänge) Schalten von Steckdosen und Verbrauchern Durch die Kommunikation der Geräte über den KNX-Bus können auch zentrale Steuerfunktionen und Notrufe aus den Räumen zu einer Zentrale realisiert werden.

Geliefert wird: ABB Stotz S&J Raum Master, REG RM/S3.1, Verpackungseinheit: 1 Stk., EAN: 4016779881067

Eigenschaften - Der Raum-Master erschließt neue Möglichkeiten für Objekte, bei denen Zimmer mit Wohnbereich gesteuert und effizient genutzt werden sollen.- Für diese Räume, die typischerweise in Hotels, Krankenhäusern, betreutem Wohnen und Studentenwohnheimen zu finden sind, wurde der Raum-Master entwickelt- Er deckt alle Anforderungen an die Elektroinstallation dieser Anwendung ab und bietet in kompakter Form folgende Funktionen:- ¿Beleuchtung schalten- ¿Beschatten (über Jalousien oder Vorhänge)- ¿Schalten von Steckdosen und Verbrauchern- Durch die Kommunikation der Geräte über den KNX-Bus können auch zentrale Steuerfunktionen und Notrufe aus den Räumen zu einer Zentrale realisiert werden Technische Daten:

• Bussystem KNX: Ja
• Bussystem KNX-Funk: Nein
• Bussystem Funkbus: Nein
• Bussystem LON: Nein
• Bussystem Powernet: Nein
• Andere Bussysteme: ohne
• Fernbedienung möglich: Nein
• Ethernet: Nein
• Montageart: REG
• Breite in Teilungseinheiten: 12
• Mit Busankopplung: Ja
• LED ansteuern: Nein
• Mit LED-Anzeige: Nein
• Vor Ort-/Handbedienung: Ja
• Anzahl der Eingangskanäle: 12
• Anzahl der Eingänge: 12
• Max. Schaltstrom: 16 A
• Schaltstrom ohmsch: 20 A
• Max. Schaltleistung: 3680 VA
• Geeignet für C-Last: Ja
• Anzahl der Ausgangskanäle: 8
• Max. Anzahl der Schaltausgänge: 8
• Max. Anzahl der Jalousieausgänge: 4
• Ausgangsleistung: 230 VA
• Funktion Schalten: Nein

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Bussystem KNX: Ja
• Bussystem KNX-Funk: Nein
• Bussystem Funkbus: Nein
• Bussystem LON: Nein
• Bussystem Powernet: Nein
• Andere Bussysteme: ohne
• Fernbedienung möglich: Nein
• Ethernet: Nein
• Montageart: REG
• Breite Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Bussystem KNX: Ja
  • Bussystem KNX-Funk: Nein
  • Bussystem Funkbus: Nein
  • Bussystem LON: Nein
  • Bussystem Powernet: Nein
  • Andere Bussysteme: ohne
  • Fernbedienung möglich: Nein
  • Ethernet: Nein
  • Montageart: REG
  • Breite in Teilungseinheiten: 12
  • Mit Busankopplung: Ja
  • LED ansteuern: Nein
  • Mit LED-Anzeige: Nein
  • Vor Ort-/Handbedienung: Ja
  • Anzahl der Eingangskanäle: 12
  • Anzahl der Eingänge: 12
  • Max. Schaltstrom: 16 A
  • Schaltstrom ohmsch: 20 A
  • Max. Schaltleistung: 3680 VA
  • Geeignet für C-Last: Ja
  • Anzahl der Ausgangskanäle: 8
  • Max. Anzahl der Schaltausgänge: 8
  • Max. Anzahl der Jalousieausgänge: 4
  • Ausgangsleistung: 230 VA
  • Funktion Schalten: Nein


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Raum Master, REG Gerät zur Steuerung von Wohnbereichen, typisch in Hotels u. kleinen Apartments. 12 Eingänge, 4 Ausgänge und 4 Jalousieausgänge oder 8 Ausgänge. Gerät ist nicht vorkonfiguriert. Raum Master, REG Der Raum Master (RM/S 3. Der RM/S 3.1 besitzt vier Ausgänge zur Ansteuerung von Beleuchtungs- oder Steckdosenstromkreise. Zusätzlich stehen vier Jalousieausgänge zur Verfügung, die auch als Schalt­- ausgänge programmiert werden können. Die einzelnen Jalousieausgänge sind als Wechselkontakte gegeneinander hardwareseitig verriegelt. Weiterhin stehen zwölf potentialfreie Binäreingänge zur Verfügung über die jeweils die Ausgänge (Schalten und Jalousie) bedient werden können. Über diese werden z.B. sechs Beleuchtungsstromkreise, zwei Jalousien, ein Notrufkontakt, eine schaltbare Steckdose, ein Kartenleser und ein Fenster- kontakt angeschlossen. Des Weiteren können die Binäreingänge als reine KNX-Teilnehmer programmiert werden. Stand-alone-Betrieb ohne ABB i-bus®: Durch Anlegen einer Hilfsspannung (separates ABB i-bus® Gerät) an die Busklemme, ist es möglich das Gerät zu betreiben. Schaltkontakt 4 Stück &ndash Nennstrom 20 AX (16 A C-Last, AC3) Wechselkontakt 4 Stück &ndash Nennstrom 6 A, AC3 Binäreingang 12 Stück, Kontaktabfrage &ndash Abfragestrom/-spannung 0,1 mA / 32 V AnschlussSchraubklemmen KNXschraubenlose Busanschlussklemme SchutzartIP 20, EN 60 529 Montageauf Tragschiene 35 mm, DIN EN 60 715 Breite12 Module à 18 mm HerstellerABB STOTZ-KONTAKT TypRM/S 3.1

Raum Master REG RM/S3.1 (2CDG110165R0011)
