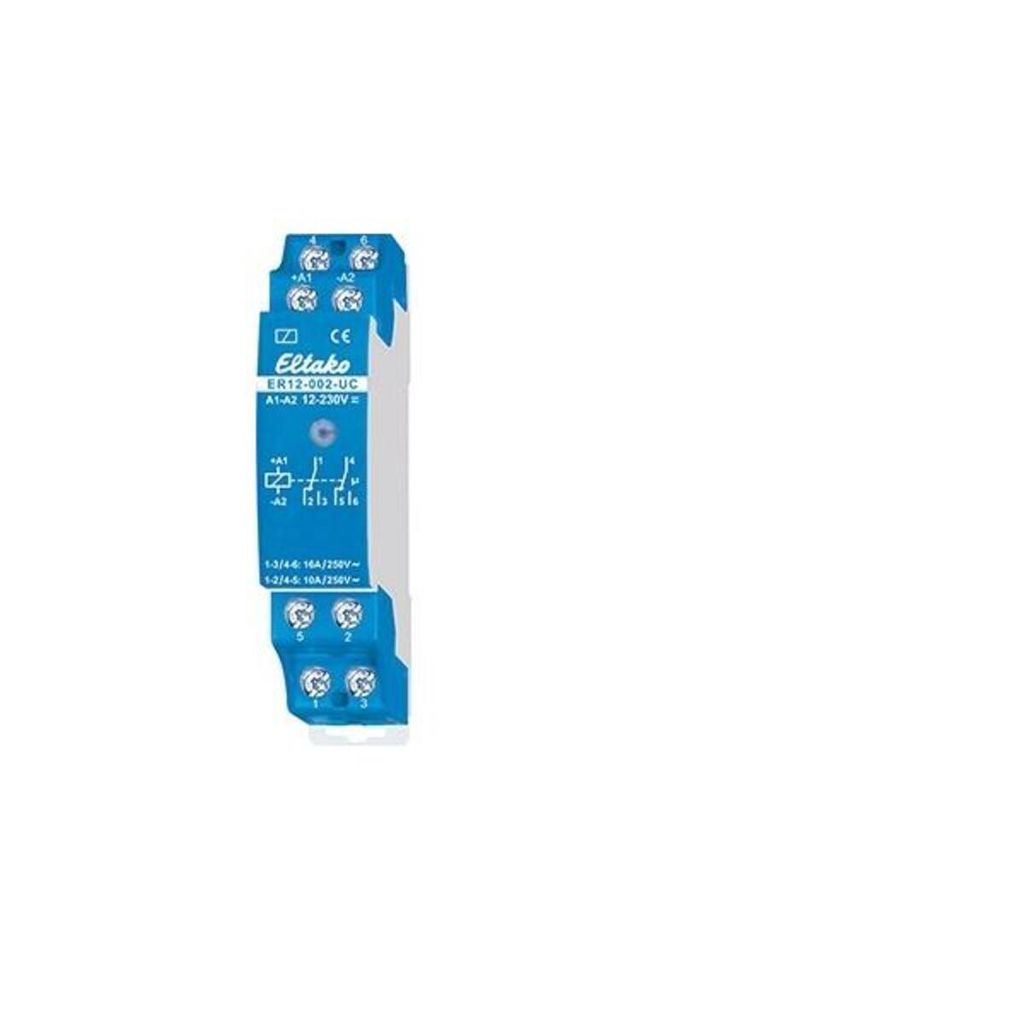

ELTAKO Schalt- und Steuerrelais UC, 2 Wechsler, potenzialfrei, 16A/250V AC, 1 Stk.

Eigenschaften - 2 Wechsler potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W- Kein Stand-by-Verlust- Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit=18mm breit, 58mm tief- Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais- Universal-Steuerspannung 8.230V UC- Geringes Schaltgeräusch- Ansteuerungsanzeige mit Leuchtdiode- Integrierte Freilauf-/Löschdiode (A1=+, A2=-)- Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch- Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung- Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet- Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden- Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust- Erst beim Schließen des Steuerkontaktes wird der Mikrocontroller aktiviert, welcher das bistabile Relais in die richtige Richtung schaltet- Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet Technische Daten:

• Funktion: teilelektronisch
• Montageart: DIN-Schiene
• Breite in Teilungseinheiten: 1
• Einbautiefe: 58 mm
• Anzahl der Kontakte als Wechsler: 2
• Steuerspannung 1: 8..230 V
• Steuerspannungsart 1: AC/DC
• Frequenz der Steuerspannung 1: 50 Hz
• Bemessungsstrom: 16 A
• Versorgungsspannung: 250 V
• Spannungsart der Versorgungsspannung: AC
• Max. Glühlampenlast: 2000 W
• Max. Leuchtstofflampenlast: 1000 VA
• Max. Leuchtstofflampenlast (Duo-Schaltung): 1000 VA
• Max. Leuchtstofflampenlast (parallel kompensiert): 500 VA
• Max. Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Funktion: teilelektronisch
  • Montageart: DIN-Schiene
  • Breite in Teilungseinheiten: 1
  • Einbautiefe: 58 mm
  • Anzahl der Kontakte als Wechsler: 2
  • Steuerspannung 1: 8..230 V
  • Steuerspannungsart 1: AC/DC
  • Frequenz der Steuerspannung 1: 50 Hz
  • Bemessungsstrom: 16 A
  • Versorgungsspannung: 250 V
  • Spannungsart der Versorgungsspannung: AC
  • Max. Glühlampenlast: 2000 W
  • Max. Leuchtstofflampenlast: 1000 VA
  • Max. Leuchtstofflampenlast (Duo-Schaltung): 1000 VA
  • Max. Leuchtstofflampenlast (parallel kompensiert): 500 VA
  • Max. Schaltstrom (cos phi: 0,6)=4 A


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

AC Eingangsspannung:

230V

Ladekapazität:

1000 VA

Schalt- und Steuerrelais UC. Kein Stand-by-Verlust. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Integrierte Freilauf-/Löschdiode (A1 = +, A2 = -). Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust. Erst beim Schließen des Steuerkontaktes wird der Microkontroller aktiviert, welcher das bistabile Relais in die richtige Richtung schaltet. Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet. Features: - Kein Stand-by-Verlust durch moderne Hybrid-Technik - Integrierte Freilauf- und Löschdiode - Sehr leises Schaltgeräusch - Synchronisierung des Relaiskontakts bei Inbetriebnahme - Kompatibel mit DIN-Schienen Montage Technische Daten: - Steuerspannung: 230 V. 50 Hz - Versorgungsspannung: 250 V - Bemessungsschaltstrom: 16 A - Max. Schaltstrom (cos phi = 0,6): 4 A - Max. Glühlampenlast: 2000 W - Max. Leuchtstofflampenlast: 1000 VA - Max. Leuchtstofflampenlast (Duo-Schaltung): 1000 VA - Max. Leuchtstofflampenlast (parallel kompensiert): 500 VA - Montageart: DIN-Schiene - Einbautiefe: 58 mm Lieferumfang: - Schaltrelais - Bedienungsanleitung

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Steuerrelais f.Reihen-EB 2W pot.frei 16A/250V ER12-002-UC Funktion teilelektronisch, Montageart DIN-Schiene, Breite in Teilungseinheiten 1, Einbautiefe 58mm, Anzahl der Kontakte als Schließer 0, Anzahl der Kontakte als Öffner 0, Anzahl der Kontakte als Wechsler 2, Steuerspannung 1 8 ... 230V, Steuerspannungsart 1 AC/DC, Frequenz der Steuerspannung 1 50 ... 50Hz, Bemessungsstrom 16A, Versorgungsspannung 250 ... 250V, Spannungsart der Versorgungsspannung AC, Max. Glühlampenlast 2000W, Max. Leuchtstofflampenlast 1000VA, Max. Leuchtstofflampenlast (Duo-Schaltung) 1000VA, Max. Leuchtstofflampenlast (parallel kompensiert) 500VA, Max. Schaltstrom (cos phi = 0,6) 4A, Schalt- und Steuerrelais UC. Kein Stand-by-Verlust. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Integrierte Freilauf-/Löschdiode (A1 = +, A2 = -). Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Die Elektronik hat keine eigene Stromversorgung und daher

Hauptmerkmale Energie AC Eingangsspannung 230 V Ladekapazität 1000 VA

Eltako ER12-002-8..230V UC - 230 V - 1000 VA - ER12-002-8..230 V UC

ER12-...-8..230V UC ER12-001-8..230V UC und ER12-002-8..230V UC Reiheneinbaugeräte für Montage auf Tragschienen Alte DIN. Durch internes bistabiles Relais keine Wärmeverluste. Geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Integrierter Freilauf-Löschdiode A1 + A2 -. 1 Teilungseinheit 18 mm breit 58 mm tief.
