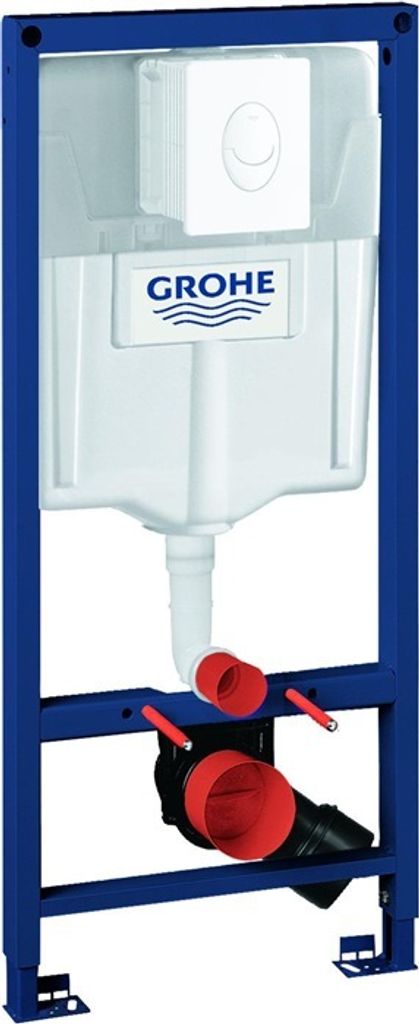

Grohe Rapid SL Vorwand-Element mit WC-Spülkasten GD2 Bauhöhe 1,13m - 38764001

GROHE Rapid SL
2 in 1-Set für WC
Spülkasten GD 2
mit kleiner Revisionsöffnung
1,13 m Bauhöhe
für Vorwand- oder Ständerwandmontage
Stahlrahmen, pulverbeschichtet,
selbsttragend
für Trockenverkleidung,
komplett vormontiert
fixierte Objektanschlüsse
für Einzel- oder Schienenmontage
mit Schnellverstellung und
Höhensicherung
Befestigungsmaterial
2 WC-Haltebolzen
Keramikbefestigung
Schraubenabstand 180/230 mm
PP-Ablaufbogen DN 80
tiefenverstellbar
Reduzierstück DN 80/100
Zu- und Ablaufgarnitur
Spülkasten GD 2, 6 - 9 l
werkseitige Einstellung 6l und 3l
pneumatisches Ablaufventil mit zwei
Funktionen: 2 Mengen oder Start & Stopp
Wasseranschluss von links/rechts/hinten
Armaturengruppe I
DIN
schwitzwasserisoliert
Wasseranschluss DN 15
mit integriertem Eckventil
und werkzeugloser Schlauchverschraubung
werkzeuglos montierbarer
Revisionsschacht...

Eigenschaften - Bestehend aus Rapid SL Element für WC (38 528 001)- Skate Air Betätigung- Alpinweiß- Vertikale Montage (38 505 SH0) Technische Daten:

• Serie: Rapid SL
• Modell: 38764_1
• Min. Ablagenhöhe: 1130 mm
• Höhe: 1130 mm
• Breite: 500 mm
• Tiefe: 130 mm
• Spülung: Zwei Mengen
• Spülvolumen: 6 - 9
• Einstellbare Spülwassermenge: Ja
• Geeignet für Leichtbauwand (Trockenbau): Ja
• Geeignet für Massivwand (Nassbau): Nein
• Geeignet für Installationswand (Systemwand): Ja
• Werkstoff: Stahl
• Oberflächenschutz: Beschichtet
• Material Spülkasten: Kunststoff
• Mit Abflussbogen: Ja
• Mittenabstand WC-Befestigung: 18 cm und 23 cm
• Rohraußendurchmesser Abflussrohr: 110 mm
• Höhenverstellbar: Ja
• Tiefenverstellbar: Ja
• Verstellbare Breite: Nein
• Toilettenhöhe verstellbar: Nein
• Anschluss Trinkwasser: Außengewinde
• Abmessung Anschluss Trinkwasser: 1/2 Zoll
• Mit Einlauf- und Ablaufgarnitur: Ja
• Geeignet für die Frontbedienung: Ja
• Geeignet für die Bedienung über die Ablage: Nein
• Geeignet für pneumatische Bedienung: Ja
• Selbsttragende Konstruktion: Ja
• Mit Halterung geeignet für für hohe Wandmontage: Ja

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Serie: Rapid SL
• Modell: 38764_1
• Min. Ablagenhöhe: 1130 mm
• Höhe: 1130 mm
• Breite: 500 mm
• Tiefe: 130 mm
• Spülung: Zwei Mengen
• Spülvolumen: 6 - 9
• Einstellbare Spülwassermenge: Ja
• Geeignet für Leichtbauwand (Trockenbau): Ja
• Geeignet für Massivwand (Nassbau): Nein
• Geeignet für Installationswand (Systemwand): Ja
• Werkstoff: Stahl
• Oberflächenschutz: Beschichtet
• Material Spülkasten: Kunststoff
• Mit Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Serie: Rapid SL
  • Modell: 38764_1
  • Min. Ablagenhöhe: 1130 mm
  • Höhe: 1130 mm
  • Breite: 500 mm
  • Tiefe: 130 mm
  • Spülung: Zwei Mengen
  • Spülvolumen: 6 - 9
  • Einstellbare Spülwassermenge: Ja
  • Geeignet für Leichtbauwand (Trockenbau): Ja
  • Geeignet für Massivwand (Nassbau): Nein
  • Geeignet für Installationswand (Systemwand): Ja
  • Werkstoff: Stahl
  • Oberflächenschutz: Beschichtet
  • Material Spülkasten: Kunststoff
  • Mit Abflussbogen: Ja
  • Mittenabstand WC-Befestigung: 18 cm und 23 cm
  • Rohraußendurchmesser Abflussrohr: 110 mm
  • Höhenverstellbar: Ja
  • Tiefenverstellbar: Ja
  • Verstellbare Breite: Nein
  • Toilettenhöhe verstellbar: Nein
  • Anschluss Trinkwasser: Außengewinde
  • Abmessung Anschluss Trinkwasser: 1/2 Zoll
  • Mit Einlauf- und Ablaufgarnitur: Ja
  • Geeignet für die Frontbedienung: Ja
  • Geeignet für die Bedienung über die Ablage: Nein
  • Geeignet für pneumatische Bedienung: Ja
  • Selbsttragende Konstruktion: Ja
  • Mit Halterung geeignet für für hohe Wandmontage: Ja


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Eigenschaften:
bestehend aus:
Rapid SL Element für WC (38528001)
1,13 m Bauhöhe
für Vorwand- oder Ständerwandmontage
Stahlrahmen komplett vormontiert
mit Schnellverstellung und Höhensicherung
Befestigungsmaterial, -geprüft
2 WC-Haltebolzen, Keramikbefestigung
WCs mit Auflagefläche < 205 mm erfordern Abstützungsset 38 779
Schraubenabstand 180/230 mm
Ablaufbogen Ø 90 mm, tiefenverstellbar
Reduzierstück Ø 90/110 mm, Zu- und Ablaufgarnitur

Spülkasten GD 2, 6 - 9 l mit folgenden Funktionen:
werkseitige Einstellung 6l und 3l
pneumatisches Ablaufventil mit zwei Funktionen:
2 Mengen oder Start & Stopp
Wasseranschluss von links/rechts/hinten
Armaturengruppe I, schwitzwasserisoliert
Wasseranschluss DN 15 mit integriertem Eckventil
und werkzeugloser Schlauchverschraubung
werkzeuglos montierbarer Revisionsschacht mit Rohbauschutz

Wandwinkel 3855800M für Vorwandmontage müssen separat bestellt werden
Revisionsschacht 40 911 000 für kleine Abdeckplatten separat zu

Skate Air Betätigung, alpinweiß, vertikale Montage (38505SH0)
für 2-Mengen- und Start & Stopp-Betätigung
für pneumatisches Ablaufventil AV1
156 x 197 mm
aus ABS
GROHE StarLight Oberfläche
GROHE EcoJoy Wasserspar-Technologie

Rapid SL für Wand-WC
Spülkasten GD 2

• Bauhöhe: 1,13 m
• Für Vorwandmontage oder Montage in leichte Ständerwände
• Stahlrahmen, pulverbeschichtet, selbsttragend
• Für Gipskartonverkleidung, komplett vormontiert
• Feste Anschlüsse
• Für Einzel- oder Schienenmontage
• Schnelle Verstellung, abschließbar
• Befestigungsmaterial
• -Zeichen
• 2 Griffe für WC
• Keramik-Befestigung
• Schraubenabstand: 180/230 mm
• Ablaufbogen: Ø 90 mm
• Tiefenverstellbar
• Reduzierstück: Ø 90/110 mm
• Zulauf- und Ablaufgarnitur
• Spülkasten: 6–9 l
• Werkseitig eingestellt auf 6–3 l
• Pneumatisches Ablaufventil bietet 3 Betriebsarten: 1 oder 2 Spülmengen, sowie Start/Stopp-Funktion oder nur Start
• Wasseranschluss links/rechts oder hinten
• Armaturengruppe I – geräuscharm, DIN-geprüft
• Tauwasserisoliert
• Wasseranschluss DN 15 mit integriertem Eckventil und werkzeugloser Verschraubung
• Kein Werkzeug erforderlich
• Revisionsschächte mit Schutz
• Rohbauschutz
• Für vertikale oder horizontale Verwendung
• Betätigungsplatte Skate Air
• Für 2 Spülmengen oder Start/Stopp-Funktion
• Vertikale Montage
• Abmessungen: 156 x 197 mm
• Alpinweiß
• Hergestellt aus ABS
• Wandwinkel Rapid SL zur Vorwandmontage ist nicht im Lieferumfang enthalten

GROHE Rapid SL 2-in-1 Set für WC, 1,13 m Bauhöhe bestehend aus: Rapid SL Element für WC (38 528 001) Skate Air Betätigung, alpinweiß, vertikale Montage (38 505 SH0)

mit Spülkasten GD2 · mit kleiner Revisionsöffnung · 1,13 m Bauhöhe · für Vorwand- und Ständerwandmontage · Stahlrahmen · pulverbeschichtet · selbsttragend · für Trockenbauverkleidung · komplett vormontiert · fixierte Objektanschlüsse · für Einzel- oder Schienenmont
