Verschlussspanner Nr.6847 Gr.1 horiz.AMF

AMF Verschlussspanner (Größe 1 / horizontal) - 94524

Verschlussspanner (Größe 1 / horizontal) - 94524 von AMF, aus der Kategorie: Verschlussspanner, mit der Artikelnummer: 94524 und der EAN: 4020772094522

verzinkt · passiviert Weitere technische Eigenschaften: · S: 45mm · B1: 16-23mm · C: 19mm · B2: 35-42mm · E2: 35-42mm · D: 5,3mm · E1: 17-24mm · G: 4,5mm · L1: 62,6mm · H1: 34,5mm · H2: 111mm · Armlänge: 62,6 mm · L: 31mm · Bohrungs-Ø: 4,5mm · K: 6mm · R: 4,5mm · M: 26-30mm · H: 22,7mm · N: 40mm

Eigenschaften:

• Schnellspanner mit Kniehebelübersetzung
• Selbsthemmung verhindert das Öffnen
• Niete aus rostfreiem Stahl
• Handgriff aus ölbeständigem Kunststoff
• Spanner sind verzinkt
• Spannhaken mittels Gewinde verstellbar
• Lagerbuchsen einsatzgehärtet
• Lagerstellen gefettet
• Haken vergütet.

Anwendung:

• Zum Verschließen von Behältern.

Technische Daten:

• Typ: 6847
• Lochabstand e: 19 mm
• Lochabstand f: 26 mm
• Bohrungs-⌀ d: 5,4 mm
• Verstellweg des Spannhakens c: 35 mm
• Haltekraft P (Zug): 2.000 N
• Dicke a: 5,3 mm
• Gesamthöhe H: 34,5 mm
• Gesamtlänge L: 104,6 mm
• Radius R: 4,5 mm
• Spannhöhe h: 22,7 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Typ: 6847
• Lochabstand e: 19 mm
• Lochabstand f: 26 mm
• Bohrungs-⌀ d: 5,4 mm
• Verstellweg des Spannhakens c: 35 mm
• Haltekraft P (Zug): 2.000 N
• Dicke a: 5,3 mm
• Gesamthöhe H: 34,5 mm
• Gesamtlänge L: 104,6 mm
• Radius R: 4,5 mm
• Spannhöhe h: 22,7 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Typ: 6847
• Lochabstand e: 19 mm
• Lochabstand f: 26 mm
• Bohrungs-⌀ d: 5,4 mm
• Verstellweg des Spannhakens c: 35 mm
• Haltekraft P (Zug): 2.000 N
• Dicke a: 5,3 mm
• Gesamthöhe H: 34,5 mm
• Gesamtlänge L: 104,6 mm
• Radius R: 4,5 mm
• Spannhöhe h: 22,7 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Typ: 6847
• Lochabstand e: 19 mm
• Lochabstand f: 26 mm
• Bohrungs-⌀ d: 5,4 mm
• Verstellweg des Spannhakens c: 35 mm
• Haltekraft P (Zug): 2.000 N
• Dicke a: 5,3 Bitte Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Typ: 6847
  • Lochabstand e: 19 mm
  • Lochabstand f: 26 mm
  • Bohrungs-⌀ d: 5,4 mm
  • Verstellweg des Spannhakens c: 35 mm
  • Haltekraft P (Zug): 2.000 N
  • Dicke a: 5,3 mm
  • Gesamthöhe H: 34,5 mm
  • Gesamtlänge L: 104,6 mm
  • Radius R: 4,5 mm
  • Spannhöhe h: 22,7 mm


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

verzinkt passiviert

Weitere technische Eigenschaften:
L: 31mm
Armlnge: 62,6 mm
K: 6mm
R: 4,5mm
C: 19mm
S: 45mm
D: 5,3mm
G: 4,5mm
L1: 62,6mm
Bohrungs-: 4,5mm
H: 22,7mm
N: 40mm
M: 26-30mm
E1: 17-24mm
B2: 35-42mm
B1: 16-23mm
E2: 35-42mm
H2: 111mm
H1: 34,5mm

Verschlussspanner

-Verzinkt, passiviert
-Niete aus rostfreiem Stahl
-Einsatzgehärtete, gefettete Lagerbuchsen
-Haken und Spannhülsen vergütet
-Ergonomischer, ölbeständiger Handgriff, mit großer Handauflage und weicher Komponente
-Zum Befestigen von Klappen und Deckeln an Behältern usw.

Hinweis: Auch in Ausführung "nichtrostender Stahl" .

Verschlussspanner

Ausführung: Verzinkt und passiviert. Einsatzgehärtete und gefettete Lagerbuchsen. Nieten aus rostfreiem Stahl. Haken und Spannhülsen vergütet. Handgriff aus rotem, ölbeständigem Kunststoff. Anwendung: Zur Befestigung von Klappen und Deckeln an Behältern mit Gegenhalter. Hinweis: Auch in Ausführung nicht rostender Stahl .

Verschlussspanner Nr.6847 Gr.1 AMF

Inhalt: 1 Stück

vergütet

· verzinkt

· passiviert

Gesamthöhe: 34,5 mm
s: 45 mm
l: 31 mm
d: 5,3 mm
m: 26-30 mm
L1: 62,6 mm
b1: 16-23 mm
b2: 36-43 mm
e1: 17-24 mm
e2: 35-42 mm
c: 19 mm
k: 6 mm
Spannkraft: 2,0 kN
Größe: 1
H1: 34,5 mm
R: 4,5 mm
g: 4,5 mm
n: 41 mm
Gesamtlänge: 62,6 mm
Verstellweg: 8 mm

Artikel-Nr.: 4000833520
EAN: 4020772094522

,


Hinweis zu Verpackung und :
Manchmal kann es vorkommen, daß gerade bei kleinen bzw. einzelnen Artikeln die Verpackung etwas groß ausfällt. Dies ist logistischen Notwendigkeiten geschuldet, da unsere Lagerverwaltung auf industrielle Mengen ausgelegt ist. Wundern Sie sich also nicht, wenn ein einfacher Bohrer in einem "überdimensionierten" Karton geliefert wird. Bei uns steht die an erster Stelle, damit Sie Ihre Ware so schnell wie möglich erhalten. Zu Ihrer und unserer Sicherheit versenden wir außschließlich als versichertes Paket. Eine Zustellung an en oder Postfächer ist leider nicht möglich. Außerdem sind unsere Verpackungen unbedenklich.

Verschlussspanner

● auch in Ausführung 'nichtrostender Stahl' Verzinkt, passiviert
● Niete aus rostfreiem Stahl
● Einsatzgehärtete, gefettete Lagerbuchsen
● Haken und Spannhülsen vergütet
● Handgriff aus rotem, ölbeständigem Kunststoff
● Zum Befestigen von Klappen und Deckeln an Behältern usw.

Hinweis: Auch in Ausführung 'nichtrostender Stahl' .

---

weitere Info's:

• Größe: 1
• Gesamtlänge: 142,6149,6 mm
• Gesamthöhe: 111 mm
• Kolbenkraft in kN: 2
• Verstellweg: 8 mm
• Marke: AMF

Verschlussspanner

● auch in Ausführung 'nichtrostender Stahl' Verzinkt, passiviert
● Niete aus rostfreiem Stahl
● Einsatzgehärtete, gefettete Lagerbuchsen
● Haken und Spannhülsen vergütet
● Handgriff aus rotem, ölbeständigem Kunststoff
● Zum Befestigen von Klappen und Deckeln an Behältern usw.

Hinweis: Auch in Ausführung 'nichtrostender Stahl' .

---

weitere Info's:

• Größe: 1
• Gesamtlänge: 142,6149,6 mm
• Gesamthöhe: 111 mm
• Kolbenkraft in kN: 2
• Verstellweg: 8 mm
• Marke: AMF

Verschlussspanner

- Verzinkt, passiviert
- Niete aus rostfreiem Stahl
- Einsatzgehärtete, gefettete Lagerbuchsen
- Haken und Spannhülsen vergütet
- Handgriff aus rotem, ölbeständigem Kunststoff
- Zum Befestigen von Klappen und Deckeln an Behältern usw.

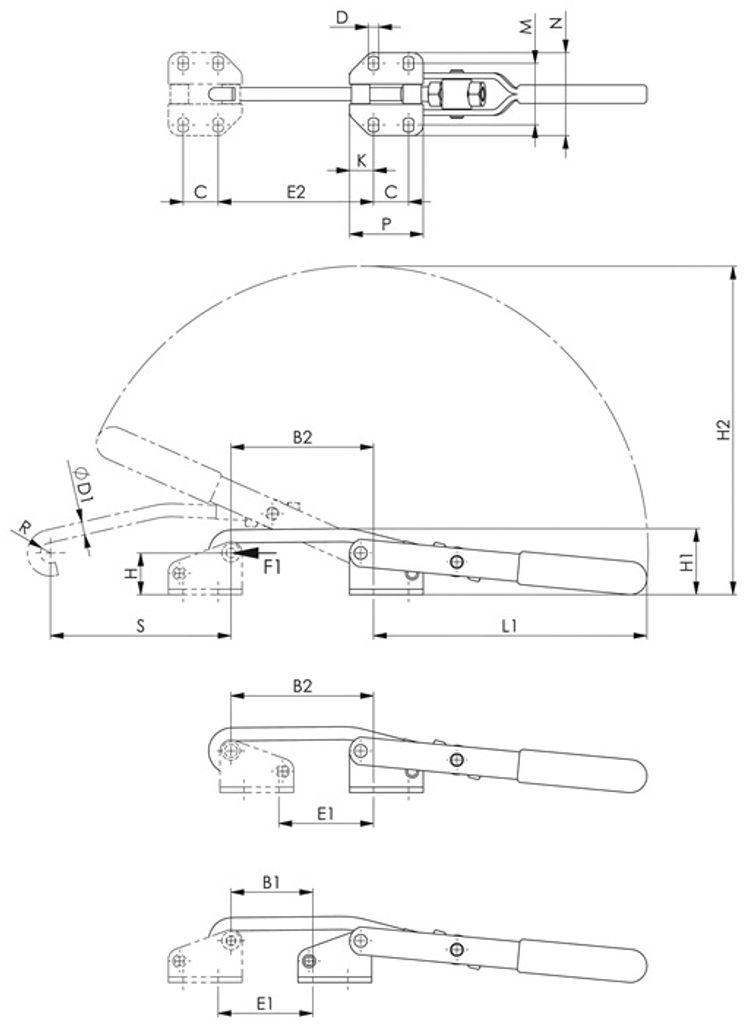

Maßtabelle:
B1 16-23 mm
B2 36-43 mm
C 19 mm
D 5,3 mm
E1 17-24 mm
E2 35,0-42,0 mm
G 4,5 mm
H 22,7 mm
H1 34,5 mm
K 6 mm
L 31 mm
L1 62,5 mm
M 28 mm
N 40 mm
R 4,5 mm
S 45 mm

Technische Daten:
Gesamtlänge: 130 mm
Größe: 1
Gesamthöhe: 33 mm
Spannkraft: 2 kN
Verstellweg: 8 mm
Gewicht: 100 g

Art.-Nummer: D4217445010

• verzinkt
• passiviert

Weitere technische Eigenschaften:

• S: 45mm
• B1: 16-23mm
• C: 19mm
• B2: 35-42mm
• E2: 35-42mm
• D: 5,3mm
• E1: 17-24mm
• G: 4,5mm
• L1: 62,6mm
• H1: 34,5mm
• H2: 111mm
• Armlänge: 62,6 mm
• L: 31mm
• Bohrungs-Ø: 4,5mm
• K: 6mm
• R: 4,5mm
• M: 26-30mm
• H: 22,7mm
• N: 40mm

VerschlussspannerSchnellspanner arbeiten nach dem Kniehebelprinzip, es ergeben sich dadurch folgende Vorteile: weite und schnelle Öffnung des Spanners. Völlige Freilegung und ungehinderte Entnahme des Werkstückes. Die hohe Endübersetzung bringt bei geringem Kraftaufwand große Spannkräfte. Die Selbsthemmung in der Spannstellung verhindert das Öffnen des Spanners durch die Bearbeitungskräfte. Die Wahl der richtigen Spannergröße ist von den Kräften abhängig (siehe Tabellen). Die Kräfte werden in kN angegeben und unterscheiden sich in Haltekraft F1 oder F2. Anwendungsgebiete: Die günstigen Kraft- und Bewegungsverhältnisse und die leichte Handhabung ermöglichen eine vielseitige Anwendung der Schnellspanner. Sie werden in der Metallindustrie zum Bohren, Schweißen, Biegen, Schleifen, Prüfen und Montieren genauso vorteilhaft eingesetzt wie in der Holz- und Kunststoffbearbeitung in Leim-, Bohr-, Schneid- und Fräsvorrichtungen. Die Spannkraft ist die Kraft, die beim Schließen des Spanners vom Spannarm auf das Werkstück ausgeübt wird. Im Gegensatz zu den Pneumatikspannern lassen sich bei den Handspannern die Spannkräfte nicht angeben, da sie von der Bedienungsperson abhängig sind. Die Haltekraft ist die Kraft, die der geschlossene Spannarm den am Werkstück auftretenden Bearbeitungskräften entgegensetzt und ohne bleibende Verformung aushält. Sie ist größer als die Spannkraft, da bei geschlossenem Spanner beim Zurückdrücken der Hebeltotpunkt überwunden werden muss. Verzinkt und passiviert. Einsatzgehärtete und gefettete Lagerbuchsen. Niete aus rostfreiem Stahl. Haken und Spannhülsen vergütet. Handgriff aus rotem, ölbeständigem Kunststoff. Ihr Einsatzgebiet liegt u. a. in der Befestigung von Klappen und Deckeln an Behältern.Auch in Ausführung nichtrostender Stahl .

Verschlussspanner 6847 Gr.1 AMF Einheit: 1 Stück

Verschlussspanner - Verzinkt, passiviert - Niete aus rostfreiem Stahl - Einsatzgehärtete, gefettete Lagerbuchsen - Haken und Spannhülsen vergütet - Ergonomischer, ölbeständiger Handgriff, mit großer Handauflage und weicher Komponente - Zum Befestigen von Klappen und Deckeln an Behältern usw. Hinweis: Auch in Ausführung "nichtrostender Stahl" . Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, [email protected]

Nr. 6847 Größe 1 horizontal
