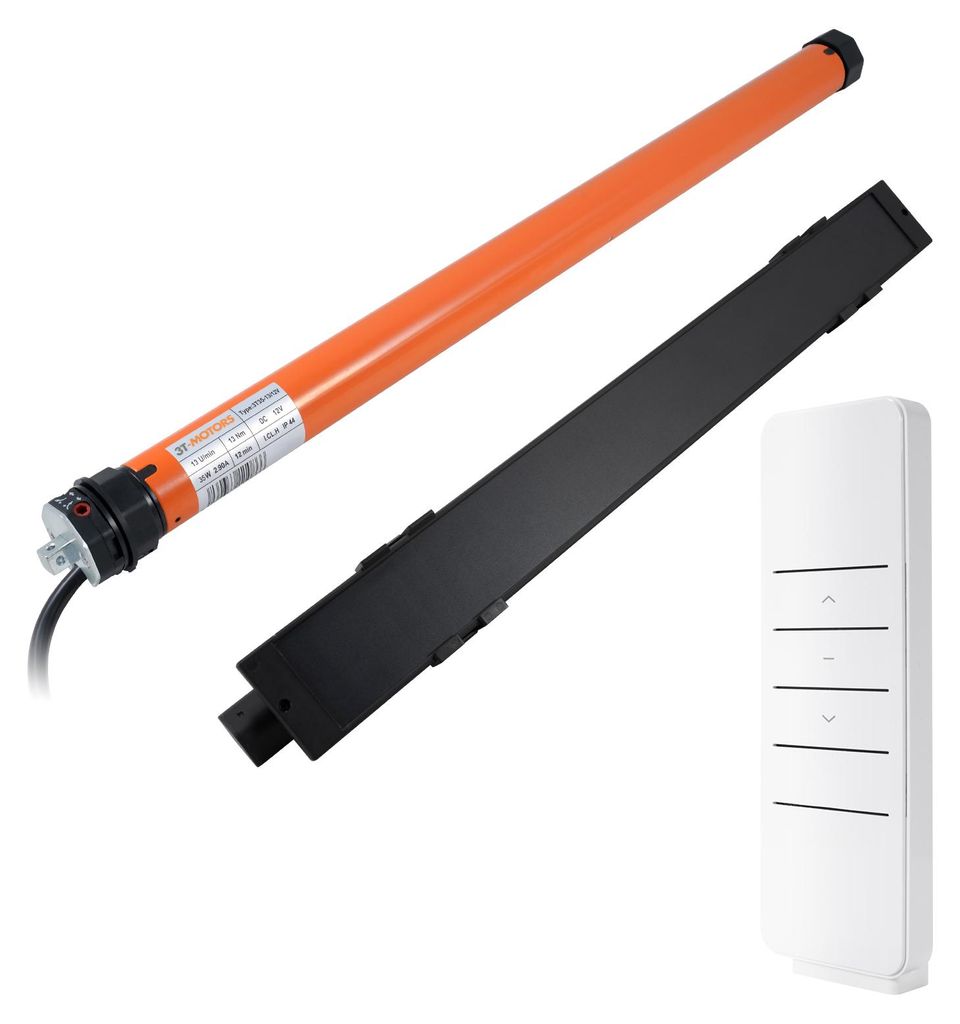

12V Mini-Rollladenmotor 13Nm SW40 + Solarpanel inkl. Handsender HSZ1

Rollladenmotor 3T35-13/12V + Solarpanel SP24 + HSZ1

Mit mechanischen Endschaltern
13 Nm / 40 kg Zugkraft / SW40 (für 40 mm 8kant Wellen)
Inkl. Solarmodul SP24 und externem Akku SP24EA mit Funk-Empfänger (bidirektional)
Inkl. Handsender HSZ1 1-Kanal

Rollladenmotor 3T35-13/12V

Die Vorteile des Motors auf einem Blick:

• Profi Fachhandelsqualität
• Stromversorgung über Solarmodul, kein Stromanschluss benötigt
• Wasserdichter Steckanschluss für einfachen Anschluss an Solarmodul
• Leises Flüstergetriebe, völlig wartungsfrei
• Thermoüberlastschutz
• Schnelle 13 Umdrehungen pro Minute
• Leichte Montage
• Umfangreiche und verständliche Montageanleitung
• Rechts- und Linkseinbau gleichermaßen möglich
• Elektromagnetische Scheibenbremse

Technische Daten:
Typ:	3T35-13/12V
Drehmoment / Nm:	13
Zugleistung / kg:	40
Max. PVC-Rollladenfläche / m²:	7
Max. Alu-Rollladenfläche / m²:	5,5
Leistung / W:	35
Geschwindigkeit / U/min:	13
Betriebsspannung / DC:	12 V
Endschalterkapazität / max. Umdrehungen:	36
Motorgesamtlänge / mm:	595
Einbaulänge / mm:	575
Anschlussleitung / m:	2,5
Max. Laufzeit / min.:	12
Schutzart:	IP44

Montagehinweis für Minimotoren SW40:

Wir empfehlen für Mini-Rohrmotoren den Einsatz spezieller Mini Aufhängefedern für Motorbetrieb, die nur ca. 1 mm in die Rollladenwelle hineinragen.
Die Welle kann so frei drehen und Beschädigungen am Motor werden verhindert.

Bei Stahlwellen mit Schlüsselweite 40 mm (SW40) sind nur Wellen mit außenliegender Falz zu verwenden.
Stahlwellen mit innenliegender Falz führen zur Beschädigung und Zerstörung des Motors.

Die passenden Aufhängefedern SW40 für Motorbetrieb und Rollladenwellen SW40 finden Sie hier:

• Rollladen Montage-Zubehör für Rollladenwelle SW40
• Rollladenwellen SW40

Solarmodul SP24 + Akku SP24EA

Die Vorteile des Solarmoduls auf einem Blick:

• • Geeignet für 12V Rohrmotoren bis 50 Nm Drehmoment
  • Externer Akku, Stromversorgung auch bei schlechtem Wetter und Dunkelheit
  • Akku SP24EA mit integriertem Funk-Empfänger (bidirektional)
  • Inkl. Verlängerungskabel 3 m / Akku kann getrennt vom Solarmodul montiert werden
  • Keine Verkabelung zu Bedienelementen notwendig
  • Bis zu 10 Sender der 3T-Funkreihe speicherbar
  • Ruhezustand mit niedrigem Stromverbrauch (≤ 40 μA)
• Aufladen des Akkus über Sonneneinstrahlung oder optionalem 12V Netzstecker
• Zwei Montagemöglichkeiten: Solarmodul kann mit Halterungen an Akku montiert werden / Akku kann getrennt vom Solarmodul montiert werden
• Einfache Programmierung

Technische Daten:
Typ:	SP24
Betriebsspannung / DC:	16 V
Arbeitsstrom:	307 mA
Kurzschlussstrom (Isc):	333 mA
Leistung:	4 - 9 W
Lagertemperaturbereich:	-10 °C bis +45 °C
Betriebstemperaturbereich:	0 °C bis +50 °C
Maße (LxBxH) / mm:	555x60x10 mm
Kompatibilität:	kompatibel zu Akku SP24EA

Technische Daten:
Typ:	SP24EA
Betriebsspannung / DC:	9,5 – 12,6 V
Frequenz:	433,05 – 434,79 MHz
Akku-Kapazität:	5200 mAh
Betriebstemperaturbereich:	-15°C bis +55°C
Reichweite:	ca. 40 Meter im Außenbereich
Maße (LxBxH):	595x28x28 mm

Funk-Handsender 1-Kanal HSZ1

• 1-Kanal-Steuerung
• Sender kann in einen Motor/Empfänger oder in mehreren Motoren/Empfängern eingelernt werden, wodurch eine Gruppe erzeugt wird.
• Kompatibel zu allen 3T Funk-Rohrmotoren und 3T Funk-Empfängern
• Kompatibel mit uni- und bidirektionalen Funk-Empfängern
• Betriebsmodus (uni- und bidirektionaler Modus) per DIP-Switch einstellbar
• Einfache Programmierung
• Reichweite ca. 30 m im Innenbereich, 200 m im Außenbereich
• Inkl. Magnet-Wandhalterung, Batterie und Anleitung

Technische Daten:
Typ:	HSZ1
Eingangsspannung:	3 V
Frequenz:	433,05 – 434,79 MHz
Senderleistung:	10 mW
Betriebstemperaturbereich:	-10°C bis +50°C
Batterietyp:	3 V / CR2450 (im Lieferumfang enthalten)
Maße (LxBxH):	130x45x11 mm

Lieferumfang:

• 1 Stk. Motor 3T35-13/12V
• 1 Stk. Adaptersatz SW40 (für 40 mm 8kant Wellen)
• 1 Stk. Universallager
• 1 Stk. Cliplager
• 1 Stk. Einstellstift zur Einstellung der Endlagen
• 1 Stk. Handsender HSZ1
• 1 Stk. Solarmodul SP24 + Akku SP24EA
• 1 Stk. Verlängerungskabel 3 m
• 2 Stk. Wandhalterung für Akku
• 2 Stk. Wandhalterung für Solarmodul
• 4 Stk. Schrauben für Wandhalterung
• 4 Stk. Dübel
• Umfangreiche und verständliche Montageanleitung
