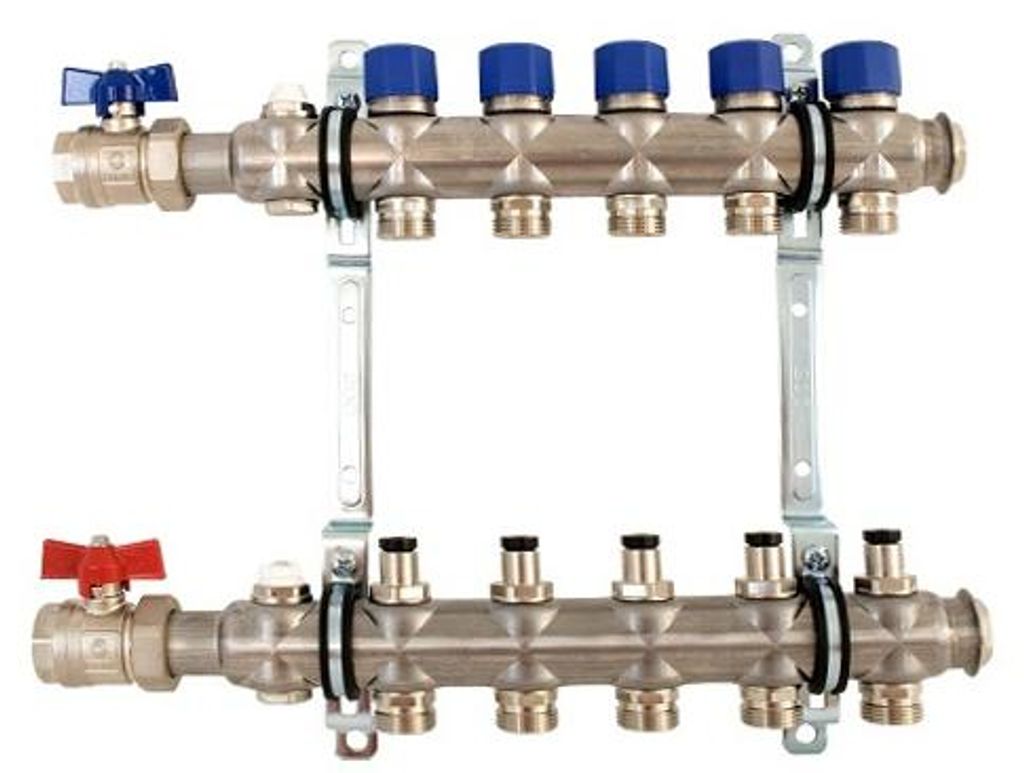

Strawa FB-Anschlussverteiler e-class 53 ohne SFE mit 3/4''KH 6 Heizkreise

1. Beschreibung:

2. Technische Daten:

- max. Wärmeleistung: 25 kW bei delta T 10 K,

- max. Volumenstrom von 2,14 m³/h

- max. Betriebstemperatur 70 ° C

- max. Betriebsdruck 4 bar

- Kvs-Wert pro Heizkreis: 1,75 m³/h

3. Bauteile:

3.1 Edelstahlverteiler:

- Vor- und Rücklaufbalken ausprofiliertem Edelstahlprofil DN 32

- Entlüftungsventil 1/2" im Vorlauf- und Rücklaufbalken

- Vorlaufbalken mit integrierten Regulierventilen mit Memoryfunktion (Kvs=2,88 m³/h)

- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)

- Kugelhahn-Set bestehend aus zwei Kugelhähnen DN 20 (3/4"IG)

3.2 Befestigung:

- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke

- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke

- Abstand der Vor- und Rücklaufverteilerbalken 200 mm

- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109

3.3 Dichtungen:

- Flachdichtungen Centellen WS 3825 gelb

3.4 Beschriftung:

- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss

4. Anschlüsse:

4.1 Primäranschluss:

- 3/4" IG

- Anschluss wahlweise von links oder rechts

4.2 Sekundäranschluss:

- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen

- Anschluss nach oben oder unten
