Merkmal:
1. Leicht und tragbar, die elektromagnetische Induktionsspirale ist spezialisiert auf elektromagnetische Induktionsphänomene, die bequem zu tragen und zu verwenden ist.
2. einfach zu bedienen, kann es mit Stabmagneten, Amperemeter, Schiebevaristoren und andere Instrumente verwendet werden.
3die Hilfsmittel der Physiklaborausrüstung machen das Lernen von Physikexperimenten effizienter.
4. Robust und langlebig, aus emailliertem Kupfer, verschleißfest, nicht leicht zu beschädigen und lange Lebensdauer.
5. Es wurde entwickelt, um die elektromagnetische Induktion zu demonstrieren und die Lenzsche Regel für Schüler zu überprüfen. Es ist eine ideale Wahl für den Physikunterricht.
Spezifikation:
Artikel Typ: Elektromagnetische Induktionsspule
Material: PVC+Messing
Zweck: Mittel- und Oberstufen-Physikexperiment
Geeignete Experimente: Untersuchung der elektromagnetischen Induktion, Überprüfung der Lenz'schen Gesetze, Untersuchung des Phänomens der magnetischen Induktion
Der Außendurchmesser des Lochs an der Unterseite der ursprünglichen Spule ist: Ca. 22±1mm / 0.9±0.04in
Der Innendurchmesser des Lochs am Boden der Originalspule beträgt: Ca. 13±0.5mm / 0.5±0.02in
Die Höhe des runden Lochs an der Unterseite der Originalspule: Ca. 60mm / 2.4in
Der Durchmesser des Lochs an der Unterseite der Sekundärspule beträgt: Ca. 35±1mm / 1.4±0.04in
Der Innendurchmesser des runden Lochs an der Unterseite der Sekundärspule beträgt: Ca. 49±1mm / 1.9±0.04in
Die Höhe der runden Bohrung an der Unterseite der Sekundärspule: Ca. 80mm / 3.1in
Länge des weichen Kerns: Ca. 85mm / 3.3in
Wie zu verwenden:
1. Untersuchen Sie das Phänomen der elektromagnetischen Induktion: Verbinden Sie die beiden Enden der Sekundärspule B mit den beiden Anschlüssen des Amperemeters mit Drähten;
Wenn Sie ein Ende des Stabmagneten verwenden, um die Sekundärspule schnell einzuführen (oder herauszuziehen), werden die Zeiger des Galvanometers alle ausgelenkt, was anzeigt, dass zu diesem Zeitpunkt ein induzierter Strom in der Sekundärspule vorhanden ist. Dieses Phänomen wird als elektromagnetische Induktion bezeichnet. Ist der Magnet dagegen feststehend, so führt die Bewegung der Hilfsspule zu demselben Phänomen
2. Überprüfen der Lenz'schen Regel
(1) Experimentelle Methode: Beobachte die Änderung der Stromrichtung, die im Galvanometer angezeigt wird, wenn der Magnet eingefügt oder herausgezogen wird und wenn sich die Polarität des Magneten ändert;
(2) Schließe die Originalspule an eine Gleichstromversorgung von 3-4 V an und schalte einen einpoligen Schalter und einen Schiebewiderstand in Reihe in den Stromkreis. Das gleiche Phänomen tritt auf, wenn die Originalspule anstelle des Magneten für das obige Experiment verwendet wird. Wenn man die Richtung des in die Primärspule fließenden Stroms ändert, ändert sich auch die Richtung des induzierten Stroms in der Sekundärspule.
(3) Entsprechend der Vorrichtung in Abbildung (2) setzt man zunächst die Primärspule in die Sekundärspule ein und erregt dann die Primärspule. Wenn der Schalter gerade ein- oder ausgeschaltet wird, ändert sich der magnetische Fluss, der durch das sekundäre Leitungsdiagramm fließt, ebenfalls zu diesem Zeitpunkt. Der Strom wird induziert, und die Richtung des Stroms ist entgegengesetzt. Ändert man die Richtung des in die Primärspule fließenden Stroms und wiederholt dieses Experiment, so ändert sich auch die Richtung des induzierten Stroms in der Sekundärspule.
(4) Nach der Vorrichtung in Bild (2), setzen Sie die Primärspule in die Sekundärspule ein und schließen Sie den Stromkreis an, und verwenden Sie dann den Schiebewiderstand, um die Stromstärke durch die Primärspule schnell zu ändern (erhöhen oder verringern), und die Sekundärspule wird auch einen induzierten Strom erzeugen, und die Richtung des induzierten Stroms ist die gleiche wie in Bild (3).
Fassen Sie die oben genannten experimentellen Ergebnisse zusammen und analysieren Sie sie, um die Lenzsche Regel zu überprüfen.
3untersuchen Sie das Phänomen der magnetischen Induktion
Legen Sie die Primärspule aus der obigen Abbildung 2 in die Sekundärspule und warten Sie, bis sie stillsteht. In der Sekundärspule fließt kein induzierter Strom. Zu diesem Zeitpunkt wird der Weicheisenkern C in das zentrale Loch der Primärspule eingeführt oder herausgezogen, der Weicheisenkern wird magnetisiert und das Magnetfeld nimmt zu oder ab. Die Änderung des magnetischen Flusses in der Sekundärspule erzeugt ebenfalls einen induzierten Strom. Dieses Experiment kann sowohl die magnetische Induktion als auch die elektromagnetische Induktion erklären. Bei den Experimenten in der Abbildung (2) wird der Weicheisenkern zu Demonstrationszwecken in das mittlere Loch des ursprünglichen Liniendiagramms gesteckt, und der induzierte Strom in der Sekundärspule verstärkt den Effekt noch deutlicher.

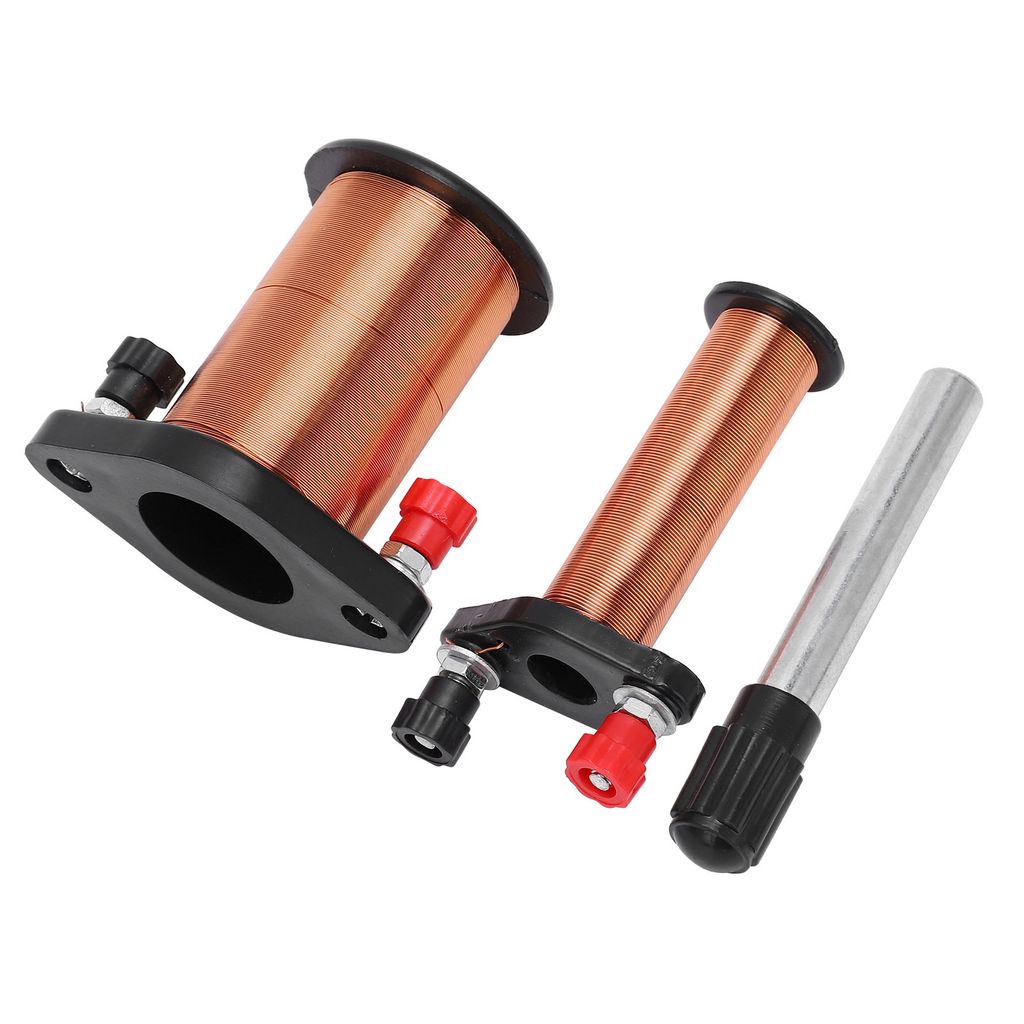

Paketliste:
1 x Primärspule
A1 x Sekundärspule
B1 x Weicheisenkern C
Anmerkung:
1. Da der Gleichstromwiderstand der Originalspule sehr klein ist, darf der Strom nicht zu groß sein, die Einschaltzeit sollte nicht zu lang sein, und die Versorgungsspannung sollte DC4V nicht überschreiten.
2. Achten Sie darauf, den Kunststoffrahmen zu schützen, und lassen Sie es nicht unter starke Kollision oder fallen auf den Boden.
3. nach dem Instrument verwendet wird, sollte es in einem sauberen, trockenen und belüfteten Ort ohne korrosive Gas platziert werden.
4.Bitte beachten Sie, dass die neue Art und alte Art dieses Produkts wird zufällig gesendet werden, und stellen Sie sicher, dass Sie nichts dagegen, bevor Sie .
