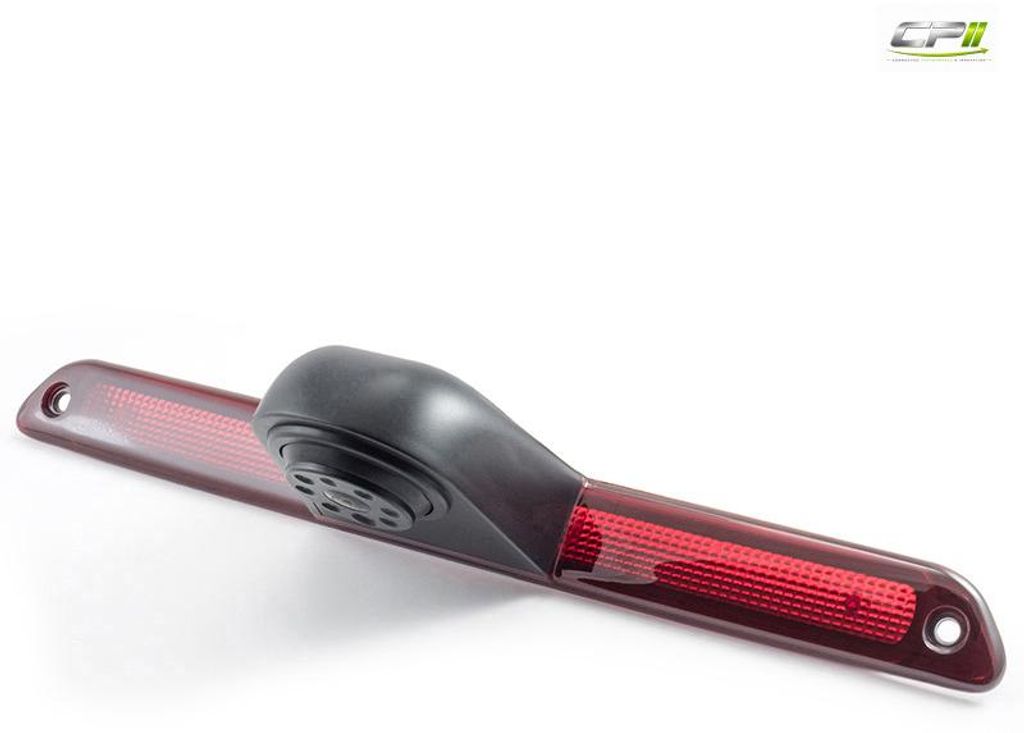

AMPIRE KVX-SPRINTER Rückfahrkamera Mercedes Sprinter VW Crafter IR-Beleuchtung

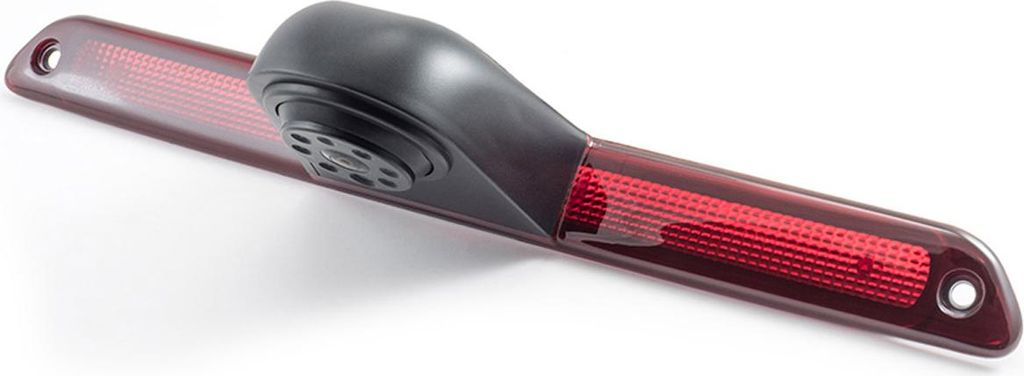

AMPIRE KV-SPRINTER-4G | Rückfahrkamera für Mercedes Sprinter, VW Crafter 1



Fahrzeugspezifische Rückfahrkamera für den Mercedes-Benz Sprinter (W906, W907, W910) bzw. dem baugleichen Volkswagen Crafter Typ 1 (bis 2017). Die KV-SPRINTER-4G wird gegen das werkseitige Bremslichtglas einfach ausgetauscht. In der zweiten Generation dieser Kamera wurde ein verbesserter Kamerachip mit deutlich höherer Auflösung verwendet.

TECHNISCHE DATEN

• Bildwiedergabe gespiegelt
• Hilfslinien: werkseitig eingeschaltet (ausschaltbar)
• Bildsensor: " CMOS PC7070
• Auflösung 648x488 Pixel
• Betrachtungswinkel 170° diagonal
• Betrachtungswinkel 120° horizontal
• vertikale Einstellungbarkeit der Kamera 20°
• Bildformat: NTSC
• 580 Zeilen Auflösung
• IP68 wasserdicht
• Mindestbeleuchtung: 0 Lux
• Integrierte 6 LED-Infrarotbeleuchtung
• Betriebsspannung: 9-16 Volt DC
• Stromverbrauch: max. 150mA
• Betriebstemperatur: -30° bis 70°C
• Farbe: schwarz
• Kabellänge: 10 Meter
• E Zulassung E9-10R-05.1652
• FCC Zulassung ANSI C63.4-2003

INSTALLATIONS HINWEIS
Die Kamera ist nicht für den Dauerbetrieb oder zur Überwachung geeignet. Sie darf nicht mit Zündung (K15) betrieben werden, denn dadurch könnte die Kamera durch Überhitzung Schaden nehmen.

WICHTIGER HINWEIS
Je nach Dachaufbau und installierter Anhängerkupplung vom Fahrzeug, kann man die Anhängerkupplung auf dem Monitor u.U. nicht sehen.


Rückfahrkamera speziell für den Einsatz am Transporter Einfacher Austausch gegen die werksseitige 3. Bremsleuchte Vertikaler Erfassungswinkel verstellbar für perfekte Einstellung des Blickfeldes mit Hilfslinien-Darstellung: werkseitig eingeschaltet (ausschaltbar) Nutzbar mit allen Monitoren, welche über einen Cinch-Videoeingang verfügen Hochwertige Verarbeitung & optisch ansprechendes Design AMPIRE KVX-SPRINTER Rückfahrkamera in 3. Bremsleuchte für Transporter VW Crafter und Mercedes Sprinter Unsere Bremsleuchten-Kameras sind fahrzeugspezifische maßgeschneiderte Lösungen zur Integration einer Rückfahrkamera. Durch die elegante Einbindung über den Tausch mit der Bremsleuchte ist die Kamera am Fahrzeug sehr unauffällig. Aufgrund der genauen Passform wird sie dort sicher und fest installiert. Durch die Positionierung anstelle des Bremslichts befindet sich die Kamera weit oben und schaut schräg nach unten. Somit sehen Sie beim Einparken, Wenden oder Rangieren den gesamten relevanten rückwärtigen Bereich des Fahrzeugs. Mit der erreichten Schutzklasse IP68 ist die Kamera auf alle Umwelt-Einflüsse vorbereitet, d.h. sowohl staub- als auch wassergeschützt. Auch Temperaturen von -30 bis +70°C können der Kamera nicht schaden. Im Lieferumfang ist ein 10 m Anschlusskabel enthalten, mit dem Sie auch lange Installationswege problemlos meistern. Look & Feel wie original ab Werk Durch den einfachen Austausch der werksseitigen Bremsleuchte gegen unsere mit integrierter Rückfahrkamera wird das originale Aussehen kaum verändert. Die hochwertige Verarbeitungs- & Materialqualität sorgt für Langlebigkeit & einen stets zuverlässigen Betrieb. Die Installation erfolgt einfach, schnell und ganz ohne bohren zu müssen. Speziell für Transporter entwickelt Die Wölbung der Dachkante oberhalb der Hecktüren erschwert die Installation und schränkt damit den rückwertigen Sichtbereich stark ein. Durch die Integration in das Bremsleuchtenglas und den damit gewonnen Abstand wird eine deutlich bessere Sicht auf Elemente hinter dem Fahrzeug ermöglicht. Erfassungswinkel verstellbar für das perfekte Blickfeld Das integrierte Kameramodul lässt sich vertikal im Winkel verstellen, so kann man perfekt auf die Gegebenheiten am jeweiligen Fahrzeug reagieren und die optimalen Einstellungen vornehmen. Ein Weitwinkelblick von 120° ist optimal für die Darstellung des Nahbereiches, sodass der größte Teil hinter dem Fahrzeug erfasst werden kann. Distanzlinien-Darstellung Über das Kamera-Modul werden zusätzlich Distanzlinien im Monitor eingeblendet. Dadurch lässt sich der Abstand zu Hindernissen hinter dem Fahrzeug besser einschätzen. Bildwiedergabe der Rückfahrkamera Das Videosignal wird über das mitgelieferte Video-Anschlusskabel übertragen und so an einen Monitor, einem Nachrüst-Navigationssystem (z.B. von Pioneer, Sony, Alpine, Kenwood, etc.) oder auch via Rückfahrkamera-Interface (optional) direkt auf dem Werksnavigationssystem beim Einlegen des Rückwärtsganges automatisch im Navigationssystem angezeigt. Scharfes Bild durch 580 TV-Linien Die Anzahl der TV-Linien bestimmt die Bildschärfe und somit die Auflösung. Je höher, desto klarer und detaillierter wird das Kamera-Bild auf dem Monitor dargestellt. Schutz gegen Feuchtigkeit und Schmutz Mit Schutzklasse IP68 ist die Kamera gegen Umwelteinflüsse wie Nässe und Staub bestens geschützt. Die erste Kennziffer zeigt den Schutz gegen Fremdkörper / Berührung, während sich die zweite auf die Wasserbeständigkeit bezieht. Mit Nachtsichtfunktion auch bei Dunkelheit sicher parkenDie integrierten Infrarot-Dioden ermöglichen eine optimale Darstellung des Nahbereichs hinter dem Fahrzeug, wenn das Tageslicht nicht mehr ausreicht. Damit parken Sie auch bei schlechten Sichtverhältnissen und völliger Dunkelheit sicher ein oder aus. Achtung, bitte beachten: Wiedergabe auf dem Werks-Navi per Rückfahrkamera-Interface (optional)Möchten Sie das Bild der Rückfahrkamera ganz bequem auf Ihrem vorhandenen Monitor Ihres Werksnavigationssystem wiedergeben, so benötigen Sie zusätzlich ein Rückfahrkamera-Interface. Sicht nach hinten Je nach Dachaufbau und installierter Anhängerkupplung vom Fahrzeug kann man die Anhängerkupplung nicht auf dem Monitor einsehen. Bildstörungen vermeiden mit unserem Signalfilter (optional) Fahrzeuge neuerem Datums verwenden zur Stromversorgung der Fahrzeugaußenbeleuchtung (Rücklicht, Bremslicht etc) eine getaktete (pulsierende) Spannung, welche für Bildsensoren / Videoelektronik ungeeignet ist und Funktions- oder Bildstörungen zur Folge hat.  Bitte schliessen Sie deshalb das Anschlusskabel zur Aktivierung der Rückfahrkamera nicht direkt an das Rückfahrlicht an sondern verwenden Sie unseren Signalfilter. Einen geeigneten Signalfilter finden Sie unter Zubehör. Vertikale Einstellbarkeit der Kamera: 20% Transporter-Rückfahrkamera Rückfahrkamera- & Videokabel (10 m) Stromanschlusskabel Mercedes-Benz Sprinter (W906, W907, W910) Volkswagen Crafter bis 2017 mit werksseitig verbauter dritter Bremsleuchte

Fahrzeugspezifische CVBS (NTSC) Rückfahrkamera für den Mercedes-Benz Sprinter (W906, W907, W910) bzw. den baugleichen Volkswagen Crafter Typ 1 (bis 2017). Die KVX-SPRINTER wird gegen das werkseitige Bremslichtglas einfach ausgetauscht. KOMPATIBILITÄT - Mercedes-Benz Sprinter (W906, W907, W910) - Volkswagen Crafter Typ 1 (bis 2017) Die Kamera ist auch für den 24h/7-Dauereinsatz geeignet. TECHNISCHE DATEN - Bildwiedergabe gespiegelt - Hilfslinien: werkseitig eingeschaltet (ausschaltbar) - Bildsensor: 1/4" CMOS PC7070 - Auflösung: 648x488 Pixel - Betrachtungswinkel 170° diagonal - Betrachtungswinkel 120° horizontal - vertikale Einstellbarkeit der Kamera 20° - Bildformat: NTSC - 580 Zeilen Auflösung - IP68 wasserdicht - Mindestbeleuchtung: 0 Lux - Integrierte LED-Infrarotbeleuchtung (6 LEDs) - Betriebsspannung: 9-16 Volt DC - Stromverbrauch: max. 150 mA - Betriebstemperatur: -30° bis 70 °C - Farbe: schwarz - Kabellänge: 10 Meter mit 4-poligen MINI-DIN-Steckern - E-Zulassung E9-10R-05.1652 -Zulassung EN 55022:2010; EN 61000-3-2:2006+A1:2009+A2:2009; EN 61000-3-3:2008; EN 55024:2010 - FCC-Zulassung ANSI C63.4-2003 LIEFERUMFANG - Rückfahrkamera - AK1035 Netzteil - AK1034 Mini-DIN-Verlängerungskabel 10 m WICHTIGER HINWEIS Je nach Dachaufbau und installierter Anhängerkupplung am Fahrzeug kann die Anhängerkupplung auf dem Monitor u. U. nicht sichtbar sein. WEITERE SUCHBEGRIFFE kv sprinter, KV SPRINTER, kvsprinter, KVSPRINTER, sprintercam, KV-SPRINTER-3G, KV-SPRINTER-2G, 4026724334746, 771000-6051, KV-SPRINTER-4G
