Rückfahrkamera Mercedes Sprinter (W906) / VW Crafter

Rückfahrkamera Mercedes / VW

Mercedes
Mercedes Sprinter (W906) 04/2006 - 05/2018
Mercedes Sprinter (W907/W910) 06/2018 - 2023

VW
VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016

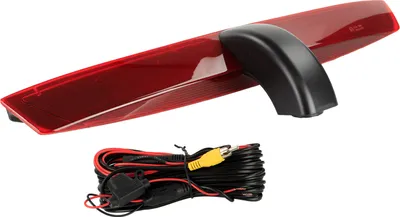

Zum Austausch der 3.Bremsleuchte

Mit Orientierungslinien / Nachtsichtfunktion /verstellbarerBlickwinkel 20°

Hinweis:

acv Kameras sind zum Dauerbetrieb geeignet

Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen

Kamerabetriebsspannung: +12V
Kameraversorgungsspannung: +12V

Anschluss:
rot : +12V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND

Cinch(m) gelb: Video

Kabelschleife:
grün: Orientierungslinien aktivieren/deaktivieren

Produktmerkmale Kamera:

Aufbau: Kunststoff
Farbe: schwarz / rot
Extras: Orientierungslinien über Jumper / Nachtsichtfunktion / Blickwinkel verstellbar 20°
Sensor Typ: 1/3 CMOS
Bildsystem: NTSC Farbe
Effektive Pixel: 976 x 592
Linse: 1,9mm / F 2.0
Min.Lux: 0 Lux bei Nachtsichtfunktion
Auflösung: 600 TV lines
Linsenwinkel: diagonal 160°
Blickwinkel: horizontal 115° vertikal 75° +5°
Staub und Wassergeschützt: IP68
Anschluss: 4 Pin acv-Systemstecker(m)
Bertiebsspannung: +12V Gleichspannung
Versorgungsspannung: +12V Gleichspannung
Stromaufnahme: 200mA bei aktiver Nachtsichtfunktion
Betriebstemperaturbereich: -30°C - 75°C
Aufbewahrungstemperatur: -40°C - 80°C
Abmessungen: OEM Bremsleuchte

Anschlusskabel an der Kamera 1m +/-:
4 Pin Systemstecker(m)
1 Jumper

Anschlussadapter:
4 Pin Systemstecker(f) / 4 Pin acv-Systemstecker(m) Ø5,2mm

Verlängerung 6,5m +/-:
4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:
4 Pin acv-Systemstecker(f) Ø10mm
rot: Versorgungsspannung
schwarz: Masse/GND
Cinch(m) gelb: Video
