SIMPSON Balkenschuh BSNN 80x210 feuerverzinkt aussenliegend mit Bewertung

Anwendung:
Anschluss von Nebenträger aus Holz oder Holzwerkstoffen an Hauptträger oder Stützen aus Holz, Beton oder Stahl. Auch für zweiachsige Belastung geeignet.

Befestigung:
Kammnägel CNA4,0xl oder Schrauben CSA5,0xl / Ankerbolzen oder Betonschrauben ø 10mm in Beton/Stahl.

Produktvorteile:

• vielfältige Holz/ Beton Anschlüsse
• in zwei Achsrichtungen belastbar
• Chargennummer ist auf jedem Produkt aufgedruckt
• versetzte Nagelanordnung im Nebenträger
• zusätzlich auf Zug belastbar
• einheitliche Bolzenlochdurchmesser
• Bolzenlöcher tiefer gesetzt

Mit europäisch technischer Bewertung (ETA 06/0270).

Legende:
Char. Teil. = Charakteristischer Wert der Tragfähigkeit zum Bodenblech hin bei Teilausnagelung.
Char. Voll. = Charakteristischer Wert der Tragfähigkeit zum Bodenblech hin bei Vollausnagelung.

Werte gelten für:
BSN mit A≤48mm: mit CNA4,0x40
BSN mit A 51mm: mit CNA4,0x50
BSN mit A>60mm: mit CNA4,0x60

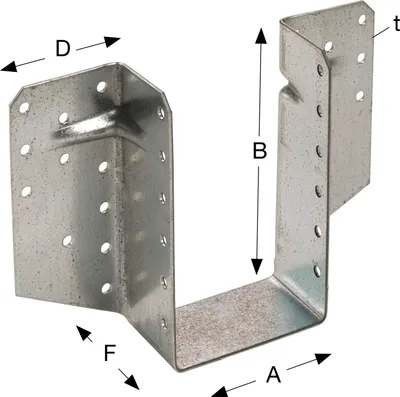

• Materialstärke(mm): 2
• Oberfläche: feuerverzinkt
• A(mm): 80
• B(mm): 210
• Größe(mm): 80x210
• D(mm): 27
• Form: BSNN
• Material: Stahl
• Char. Wert Teil.(kN): 23,6
• Lochzahl ø 11(ST): 4
• CNA-Kammnägel(mm): 60
• Char. Wert Voll.(kN): 42,5
• Lochzahl ø 5(ST): 42
• F(mm): 64
• C(mm): 60
• Marke: Simpson
• Bezeichnung: Balkenschuh
• Type: BSNN
• Inhaltsangabe (ST):1

Balkenschuhe werden zur Verbindung von Nebenträgern mit Hauptträgern oder Pfosten verwendet.
