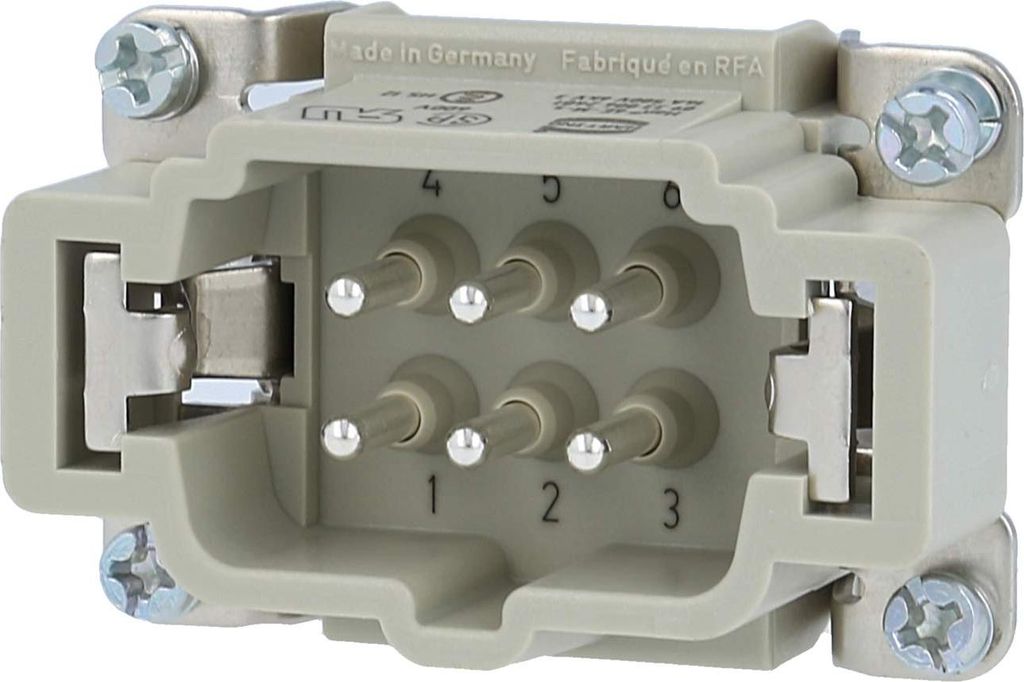

HART Steckereinsatz HAN6E 09330062601

Harting Schraubanschluss 09330062601

Hersteller:Harting
Bezeichnung:Schraubanschluss Stifteinsatz
Typ:09330062601
Anzahl der Leistungskontakte:6
Kontakteinsatz ohne Kontakte:nein
Kontaktausführung:Stift
Polzahl:6
Werkstoff des Steckverbindereinsatzes:Thermoplast
Bemessungsstrom In:16 A
Betriebstemperatur:-40..125 °C
Bemessungsspannung:500 V
Bemessungsstoßspannung:6 kV
Verschmutzungsgrad:3
Ausführung des elektrischen Anschlusses:Schraubanschluss
Mit Drahtschutz:ja
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,75..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig:0,75..2,5 mm²
Werkstoff der Kontaktbeschichtung:Silber
Werkstoff des Kontakteinsatzes:Thermoplast
Werkstoff des Kontaktes:sonstige Kupferlegierungen
Brennbarkeitsklasse des Isolierstoffs nach UL 94:V0
Mit Schutzleiter:ja
Min. Anzahl der Steckzyklen:500

Harting Schraubanschluss 09330062601: weitere Details

Einsätze, Schraubanschluss, Stift, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: 16 A, Baugröße: 6 B, Kontakte: 6, Leiterquerschnitt: 0,75...2,5 mm², Kupferlegierung, versilbert

Geliefert wird: Harting Schraubanschluss Stifteinsatz 09330062601, Verpackungseinheit: 1 Stk., EAN: 5713140050723

09330062601 HARTING Han 6E Stifteinsatz (M) Schraubanschluss, 6-polig+PE 500V, 16A: Typ: 6E Schraubanschluss Bauart: Stifteinsatz (M) Polzahl: 6-polig +PE Beschriftung: 1 - 6 Anschlusstechnik: Schraubanschluss Bemessungsspannung: Spannung: 500V nach UL: 600V nach CSA: 600V Bemessungsstrom: Strom: 16A Bemessungsstoßspannung: 6kV Verschmutzungsgrad: 3 Durchgangswiderstand: kleiner als 1Ohm Isolationswiderstand: größer gleich10Ohm Querschnitt: mm2 : 0,75 mm2 - 2,5 mm2 AWG: AWG18 - AWG14 Abisolierlänge: Länge: 7,5mm Maße: Länge: 51,0mm Breite: 34,0mm Höhe: 32,4mm Anzugsdrehmoment: Drehmoment: 0,5Nm Temperaturbereich: -40°C bis 125°C Steckzyklen: größer gleich500 Passend für: 6B Gehäuse Werkstoff: Isolierstoff: Polycarbonat (PC) Kontakt: Kupferlegierung Kontaktoberfläche: hartversilbert Farbe: Farbton: kieselgrau RAL 7032 Zulassungen / Normen: Brandverhalten nach UL: V0 nach UL94 Merkmale: - Mit Drahtschutz. Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 6 polig

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Schraubanschluss Stifteinsatz 09 33 006 2601 Anzahl der Leistungskontakte 6, Kontaktausführung Stift, Polzahl 6, Werkstoff des Steckverbindereinsatzes Thermoplast, Bemessungsstrom In 16A, Betriebstemperatur -40 ... 125°C, Bemessungsspannung 500V, Bemessungsstoßspannung 6kV, Verschmutzungsgrad 3, Ausführung des elektrischen Anschlusses Schraubanschluss, Mit Drahtschutz, Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,75 ... 2,5mm², Anschließbarer Leiterquerschnitt mehrdrähtig 0,75 ... 2,5mm², Werkstoff der Kontaktbeschichtung Silber, Werkstoff des Kontakteinsatzes sonstige, Werkstoff des Kontaktes sonstige Kupferlegierungen, Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0, Mit Schutzleiter, Min. Anzahl der Steckzyklen 500, Einsätze, Schraubanschluss, Stift, Polycarbonat, RAL 7032 (kieselgrau), Bemessungsstrom: 16 A, Baugröße: 6 B, Kontakte: 6, Leiterquerschnitt: 0,75...2,5 mm², Kupferlegierung, versilbert

Harting Schraubanschluss Stifteinsatz 09 33 006 2601 (09330062601)
