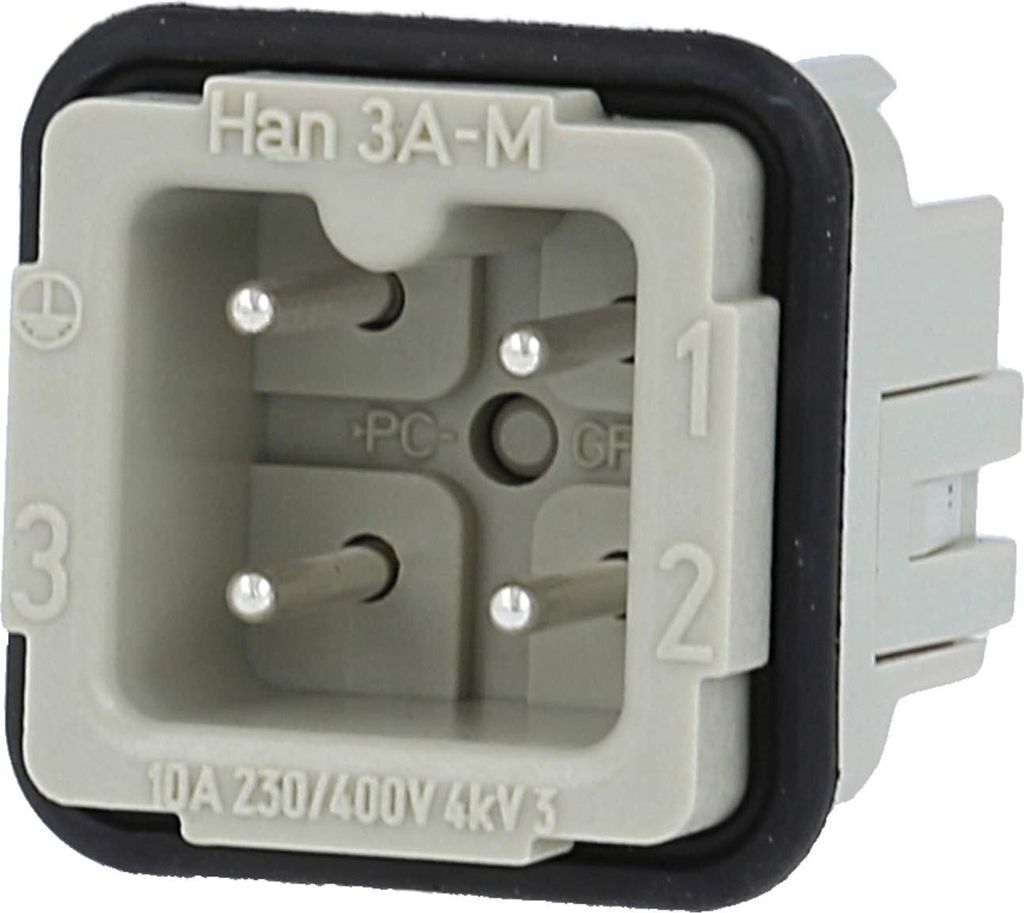

HART Stecker 3-polig 09200032611

Harting Stifteinsatz 09200032611

Hersteller:Harting
Bezeichnung:Stifteinsatz HAN 3A-STI
Typ:09200032611
Anzahl der Leistungskontakte:3
Kontakteinsatz ohne Kontakte:nein
Kontaktausführung:Stift
Polzahl:3
Werkstoff des Steckverbindereinsatzes:Thermoplast
Bemessungsstrom In:10 A
Betriebstemperatur:-40..125 °C
Bemessungsspannung:400 V
Bemessungsstoßspannung:4 kV
Verschmutzungsgrad:3
Ausführung des elektrischen Anschlusses:Schraubanschluss
Mit Drahtschutz:nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,75..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig:0,75..1,5 mm²
Werkstoff der Kontaktbeschichtung:Silber
Werkstoff des Kontakteinsatzes:Thermoplast
Werkstoff des Kontaktes:sonstige Kupferlegierungen
Brennbarkeitsklasse des Isolierstoffs nach UL 94:V0
Mit Schutzleiter:ja
Min. Anzahl der Steckzyklen:500

Harting Stifteinsatz 09200032611: weitere Details

Einsätze, Schraubanschluss, Stift, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: 10 A, Baugröße: 3 A, Kontakte: 3, Leiterquerschnitt: 0,75...1,5 mm², Kupferlegierung, versilbert

Geliefert wird: Harting Stifteinsatz HAN 3A-STI 09200032611, Verpackungseinheit: 1 Stk., EAN: 5713140038820

09200032611 HARTING Han 3A Stifteinsatz (M) Schraubanschluss, 3-polig+PE 230V/400V, 10A: Typ: 3A Schraubanschluss Bauart: Stifteinsatz (M) Polzahl: 3-polig +PE Beschriftung: 1 - 3 Anschlusstechnik: Schraubanschluss Bemessungsspannung: Spannung: 230V/400V nach UL: 600V Bemessungsstrom: Strom: 10A Bemessungsstoßspannung: 4kV Verschmutzungsgrad: 3 Isolationswiderstand: größer gleich10Ohm Querschnitt: mm2 : 0,75 mm2 - 1,5 mm2 AWG: AWG18 - AWG16 Abisolierlänge: Länge: 4,5mm Maße: Länge: 27,0mm Breite: 21,0mm Höhe: 21,0mm Anzugsdrehmoment: Drehmoment: 0,25Nm Temperaturbereich: -40°C bis 125°C Steckzyklen: größer gleich500 Passend für: 3A-Gehäuse Werkstoff: Isolierstoff: Polycarbonat (PC) Kontakt: Kupferlegierung Kontaktoberfläche: hartversilbert Farbe: Farbton: kieselgrau RAL 7032 Zulassungen / Normen: Brandverhalten nach UL: V0 nach UL94 Merkmale: - Schlanke Bauform. - Befestigungsschraube lose beigelegt. Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 3 polig

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Stifteinsatz HAN 3A-STI 09 20 003 2611 Anzahl der Leistungskontakte 3, Kontaktausführung Stift, Polzahl 3, Werkstoff des Steckverbindereinsatzes Thermoplast, Bemessungsstrom In 10A, Betriebstemperatur -40 ... 125°C, Bemessungsspannung 400V, Bemessungsstoßspannung 4kV, Verschmutzungsgrad 3, Ausführung des elektrischen Anschlusses Schraubanschluss, Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,75 ... 1,5mm², Anschließbarer Leiterquerschnitt mehrdrähtig 0,75 ... 1,5mm², Werkstoff der Kontaktbeschichtung Silber, Werkstoff des Kontakteinsatzes sonstige, Werkstoff des Kontaktes sonstige Kupferlegierungen, Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0, Mit Schutzleiter, Min. Anzahl der Steckzyklen 500, Einsätze, Schraubanschluss, Stift, Polycarbonat, RAL 7032 (kieselgrau), Bemessungsstrom: 10 A, Baugröße: 3 A, Kontakte: 3, Leiterquerschnitt: 0,75...1,5 mm², Kupferlegierung, versilbert
