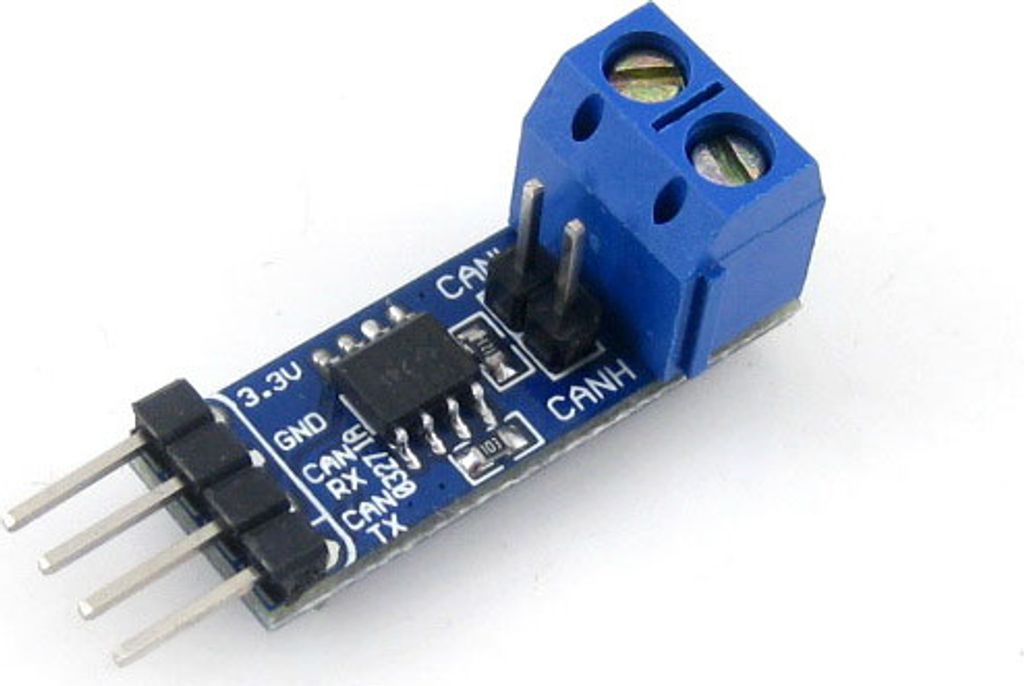

Waveshare SN65HVD230 CAN-Transceiver-Board, 1Mbps, ESD 16kV, 3,3V

Das SN65HVD230 CAN Board ist eine Erweiterungsplatine mit einem integrierten CAN-Transceiver-IC des Typs SN65HVD230. Die Platine ist pinout-kompatibel mit dem PCA82C250 und wird mit 3,3 V betrieben. Die Platine verfügt über einen ESD-Schutz auf den Bus-Pins.

Ein CAN-Transceiver ist ein elektronisches Bauteil, das als Schnittstelle zwischen einem CAN-Controller (dem steuernden Mikroprozessor) und dem physikalischen CAN-Bus (dem Kommunikationskabel) dient. Der Transceiver wandelt die einseitigen (single-ended) Signale des Controllers in differenzielle Signale für den Bus um und umgekehrt. Pinout-kompatibel bedeutet, dass die Anschlussbelegung des SN65HVD230 mit der des PCA82C250 übereinstimmt, sodass beide ICs auf denselben Platinenlayouts verwendet werden können.

Das Board ist für den Betrieb in anspruchsvollen Umgebungen ausgelegt. Es verfügt über Cross-Wire-Schutz, Schutz gegen Erdungsausfall (Loss-of-Ground) und Überspannung, Übertemperaturschutz (Thermal Shutdown) sowie einen weiten Common-Mode-Bereich. Der Transceiver bildet die Schnittstelle zwischen dem einseitigen CAN-Controller und dem differenziellen CAN-Bus, wie er in industriellen Anwendungen, der Gebäudeautomatisierung und in Fahrzeuganwendungen vorkommt. Das Modul arbeitet über einen Common-Mode-Bereich von -2 bis 7 V auf dem Bus und hält Common-Mode-Transienten von bis zu +/-25 V stand.

Cross-Wire-Schutz bedeutet, dass das Bauteil auch dann funktioniert, wenn die Bus-Leitungen vertauscht angeschlossen werden. Common-Mode-Bereich bezeichnet den Spannungsbereich, in dem beide Bus-Leitungen gleichzeitig schwanken können, ohne dass die Kommunikation beeinträchtigt wird. Common-Mode-Transienten sind kurzzeitige Spannungsspitzen, die auf beiden Leitungen gleichzeitig auftreten, zum Beispiel durch elektromagnetische Störungen.

Über Pin 8 (RS) stehen drei Betriebsmodi zur Verfügung: High-Speed-Modus, Slope-Control-Modus und Low-Power-Standby-Modus. Im High-Speed-Modus schalten die Ausgangstransistoren des Senders so schnell wie möglich, ohne interne Begrenzung der Anstiegs- und Abfallsteilheit. Dieser Modus wird durch eine logische 0 an Pin 8 aktiviert. Im Slope-Control-Modus wird die Anstiegs- und Abfallsteilheit durch einen externen Widerstand an Pin 8 eingestellt. Mit einem Widerstandswert von 10 kOhm wird eine Flankensteilheit von 15 V/µs erreicht, mit 100 kOhm eine Flankensteilheit von 2 V/µs. Im Low-Power-Standby-Modus wird der Sender deaktiviert, während der Empfänger aktiv bleibt. Dieser Modus wird durch eine logische 1 an Pin 8 aktiviert.

Slope-Control bezeichnet die Möglichkeit, die Steilheit der Signalflanken einzustellen.

Die Bus-Pins werden bei niedrigen VCC-Spannungen in einem hochohmigen Zustand gehalten, um ein störungsfreies Ein- und Ausschalten sowie Hot-Plugging zu ermöglichen. Hot-Plugging bezeichnet das Verbinden oder Trennen eines Moduls im laufenden Betrieb, ohne das Gesamtsystem zu unterbrechen. Die Fail-Safe-Funktion des Empfängers stellt sicher, dass am Empfängerausgang ein logisch-hoher Pegel anliegt, wenn die Bus-Leitungen unterbrochen (open circuit) sind.

Das SN65HVD230 CAN Board dient dazu, Mikrocontroller an ein CAN-Bus-Netzwerk anzubinden. CAN (Controller Area Network) ist ein Kommunikationsprotokoll, das ursprünglich für die Fahrzeugelektronik entwickelt wurde und heute auch in der Industrieautomatisierung und Gebäudesteuerung eingesetzt wird. Es ermöglicht die zuverlässige Kommunikation mehrerer Geräte über ein gemeinsames Leitungspaar, auch in Umgebungen mit starken elektromagnetischen Störungen. Das Board übernimmt dabei die physikalische Signalumwandlung: Der angeschlossene Mikrocontroller liefert digitale Steuersignale, und das Board wandelt diese in die für den CAN-Bus erforderlichen differenziellen Signale um. Typische Einsatzbereiche sind Prototypenentwicklung, Bildung, industrielle Steuerungssysteme, Fahrzeugdiagnose und jede Anwendung, bei der ein Mikrocontroller in ein bestehendes CAN-Netzwerk integriert werden soll.

Merkmale im Überblick

• Onboard CAN-Transceiver SN65HVD230, pinout-kompatibel mit PCA82C250
• Betriebsspannung: 3,3 V
• ESD-Schutz (16 kV HBM) auf den Bus-Pins
• Drei Betriebsmodi: High-Speed, Slope-Control, Low-Power-Standby (umschaltbar über Pin 8)
• Cross-Wire-Schutz, Schutz gegen Erdungsausfall und Überspannung
• Übertemperaturschutz (Thermal Shutdown)
• Open-Circuit Receiver Failsafe: logisch hoher Ausgang bei unterbrochenen Bus-Leitungen
• Hot-Plugging-fähig durch hochohmigen Bus-Zustand bei niedrigen VCC-Spannungen
• Differenzielle CAN-Bus-Schnittstelle nach ISO 11898
• Signalrate bis 1 Mbps
• Common-Mode-Bereich: -2 bis 7 V; hält Common-Mode-Transienten von +/-25 V stand
• VCC/2-Spannungsreferenz an Pin 5 (Vref) verfügbar
• Entwicklungsressourcen verfügbar: Demo-Code, Schaltplan, Datenblätter

Kompatibilität

• Mikrocontroller mit CAN-Controller und 3,3-V-Logik (z. B. ESP32, STM32, Raspberry Pi Pico)
• Mikrocontroller-Plattformen mit externem CAN-Controller (z. B. Arduino mit MCP2515)
• CAN-Bus-Netzwerke nach ISO 11898 (Industrieautomatisierung, Gebäudeautomatisierung, Automotive)
• Schaltungslayouts mit PCA82C250 (pinout-kompatibel)

Technische Daten

• Transceiver-IC: SN65HVD230
• Betriebsspannung: 3,3 V
• Maximale Signalrate: 1 Mbps
• ESD-Schutz: 16 kV HBM (Human Body Model) auf den Bus-Pins
• Common-Mode-Bereich: -2 V bis 7 V
• Maximale Common-Mode-Transienten: +/-25 V
• Betriebsmodi: High-Speed (Pin 8 auf GND), Slope-Control (externer Widerstand 10 kOhm bis 100 kOhm an Pin 8), Low-Power-Standby (Pin 8 auf logisch 1)
• Flankensteilheit Slope-Control: 2 V/µs (100 kOhm) bis 15 V/µs (10 kOhm)
• Spannungsreferenz Vref (Pin 5): VCC/2
• Pinout-kompatibel mit: PCA82C250
• Gewicht: ca. 3 g

Sonstige Daten

• Teilenummer (Hersteller): 3945
• Hersteller: Waveshare (Hinweis: Waveshare ist ein eingetragener Markenname und wird hier ausschließlich zur Produktidentifikation verwendet.)

Lieferumfang

• 1x Waveshare SN65HVD230 CAN Board

Links

• Wiki: Entwicklungsressourcen, Demo-Code, Schaltplan, Datenblätter

Übersicht

DasSN65HVD230 CAN Board isteine Zubehörplatine mit einem Onboard-CAN-Transceiver SN65HVD230, dessen Pinout mit dem PCA82C250 kompatibel ist. Es wird mit 3,3V versorgt und verfügt über einen ESD-Schutz. DasSN65HVD230 CAN Board istideal für den Anschluss von Mikrocontrollern an das CAN-Netzwerk.

Merkmale

SN65HVD230

Das Paket enthält

• SN65HVD230 CAN-Baugruppe x1

Herunterladen

Entwicklungsressourcen: Demo-Codes, Schaltpläne, Datenblätter, etc.
Klicken Sie hier zum Download

Overview
The SN65HVD230 CAN Board is an accessory board features an onboard CAN transceiver SN65HVD230, which is pinout compatible with PCA82C250. It is powered from 3.3V and features ESD protection. The SN65HVD230 CAN Board is ideal for connecting microcontrollers to the CAN network.

Features
- SN65HVD230

Downloads
Development resources: demo codes, schematic, datasheets, etc.
