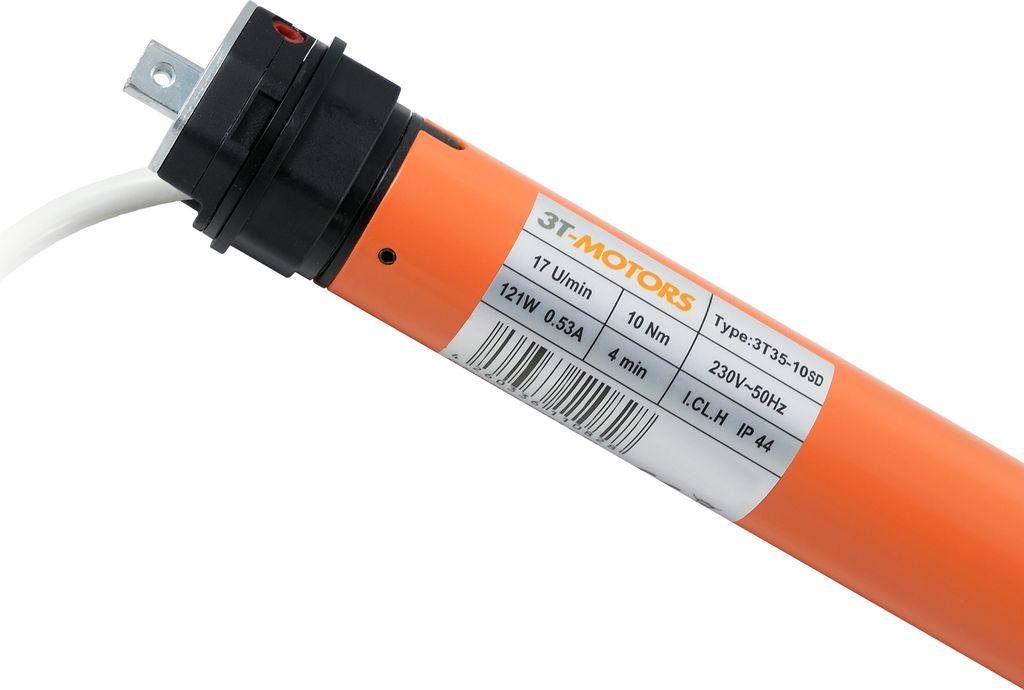

3T-MOTORS Mini-Rollladenmotor mit mechanischen Endschaltern 3T35-10SD 10Nm SW40

Rollladenmotor 3T35-10SD

Mit mechanischen Endschaltern
10 Nm / 25 kg Zugkraft / SW40 (für 40 mm 8kant Wellen)


Die Vorteile des Motors auf einem Blick:

• Profi Fachhandelsqualität
• Besonders kurze Bauform, nur 395 mm Gesamtlänge
• Ideal für schmale Rollladen-Anwendungen / Fenster
• Leises Flüstergetriebe, völlig wartungsfrei
• Thermoüberlastschutz
• Schnelle 17 Umdrehungen pro Minute
• Leichte Montage
• Umfangreiche und verständliche Montageanleitung
• Rechts- und Linkseinbau gleichermaßen möglich
• Elektromagnetische Scheibenbremse
• Ansteuerbar mit: Bosch Smart Home, Homematic, Zigbee, Shelly und weiteren Smarthome Aktoren

Technische Daten:
Typ:	3T35-10SD
Drehmoment / Nm:	10
Zugleistung / kg:	25
Max. PVC-Rollladenfläche / m²:	5,25
Max. Alu-Rollladenfläche / m²:	4,2
Leistung / W:	121
Geschwindigkeit / U/min:	17
Betriebsspannung / V AC:	230
Endschalterkapazität / max. Umdrehungen:	17
Motorgesamtlänge / mm:	395
Einbaulänge / mm:	375
Schutzart:	IP44

Montagehinweis für Minimotoren SW40:

Wir empfehlen für Mini-Rohrmotoren den Einsatz spezieller Mini Aufhängefedern für Motorbetrieb, die nur ca. 1 mm in die Rollladenwelle hineinragen.
Die Welle kann so frei drehen und Beschädigungen am Motor werden verhindert.

Bei Stahlwellen mit Schlüsselweite 40 mm (SW40) sind nur Wellen mit außenliegender Falz zu verwenden.
Stahlwellen mit innenliegender Falz führen zur Beschädigung und Zerstörung des Motors.

Die passenden Aufhängefedern SW40 für Motorbetrieb und Rollladenwellen SW40 finden Sie hier:

• Rollladen Montage-Zubehör für Rollladenwelle SW40
• Rollladenwellen SW40

Lieferumfang:

• 1 Stk. Motor 3T35-10SD
• 1 Stk. Adaptersatz SW40 (für 40 mm 8kant Wellen)
• 1 Stk. Cliplager
• 1 Stk. Universallager
• 1 Stk. Einstellstift zur Einstellung der Endlagen
• Umfangreiche und verständliche Montageanleitung

Endlageneinstellung mechanische Endschalter:

Produktvideo:

WEEE-Reg.-Nr.: DE 77028333
