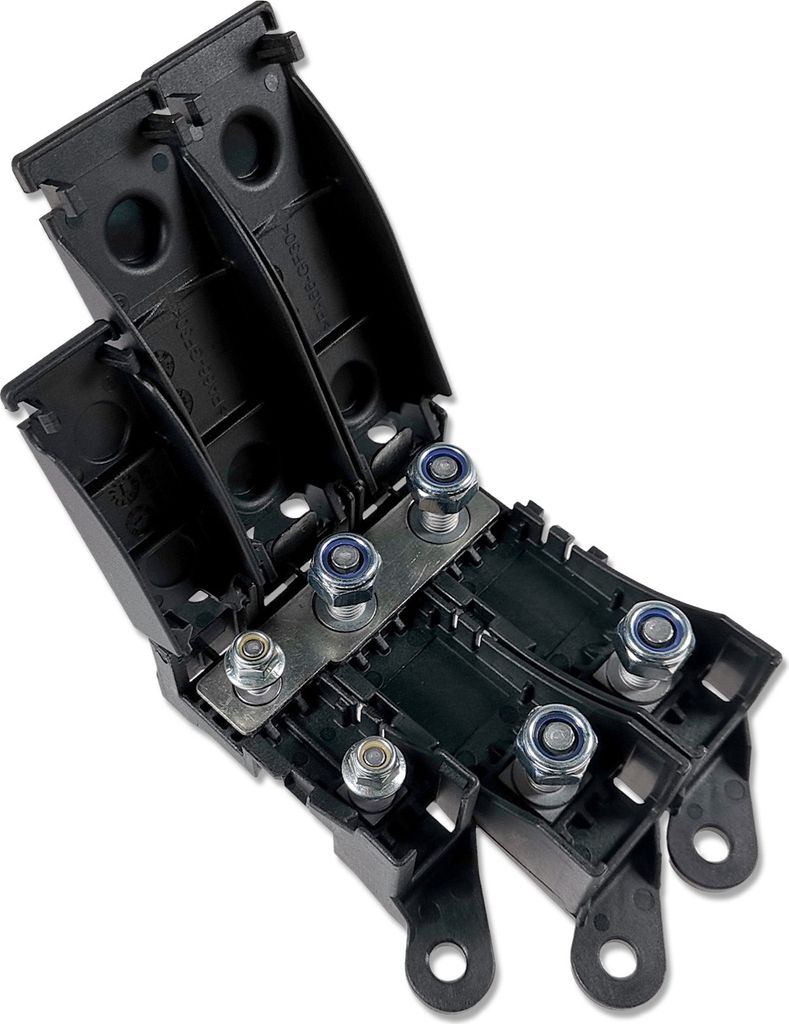

MEGA / MIDI Sicherungshalter | 3-fach Verteiler Set | 12V/24V | MTA

3-fach MIDI / MEGA Sicherungshalter- und Verteiler-Set | Anreihbares Hochstrom-Sicherungsmodul für 12 V & 24 V Bordnetze | MTA

Dieses Sicherungshalter- und Verteiler-Set besteht aus 3 anreihbaren Hochstrom-Sicherungshaltern für Sicherungen in MIDI- und MEGA-Bauform. Die Module können einzeln eingesetzt oder mithilfe der beiliegenden 3-fach Sammelschiene als kompakter Sicherungsverteiler genutzt werden. Ideal für 12 V- und 24 V-Bordnetze, industrielle DC-Verteilungen sowie leistungsstarke Energie- und Batteriesysteme.

• Produkttyp: Sicherungshalter- / Verteiler-Set (3× anreihbar + Sammelschiene)
• Sicherungstyp: MIDI- und MEGA-Bauform gemäß Abmessung und Lochabstand
• Anzahl Sicherungen: 3 (1× MIDI-Bauform, 2× MEGA-Bauform)
• Ausführung: Anreihbar – einzeln nutzbar oder als Verteiler mit Sammelschiene
• Nennspannung: bis 32 V DC (geeignet für 12 V und 24 V Anwendungen)
• Anschluss: MIDI: M5 Schraubanschlüsse · MEGA: M8 Schraubanschlüsse
• Kontaktmaterial: Stahl
• Kontaktbeschichtung: Zink-Nickel (Zn-Ni)
• Schutzart: IP20
• Entflammbarkeitsklasse: UL94HB
• Temperaturbereich: -40 °C bis +125 °C
• Hersteller: MTA
• Herstellernummer: 0101499 + 0101498 + 0301511

Eigenschaften:

• 3-fach Hochstrom-Absicherung: Ein Stromkreis in MIDI-Bauform und zwei in MEGA-Bauform.
• Modular und anreihbar: Sicherungshalter einzeln verwendbar oder flexibel kombinierbar.
• Zentrale Einspeisung: Sammelschiene ermöglicht eine saubere, kompakte Verdrahtung.
• Robuste Kontakte: Zink-Nickel-beschichteter Stahl für hohe Leitfähigkeit und Korrosionsschutz.
• Temperatur- und vibrationsfest: Geeignet für mobile und industrielle Anwendungen.

Anwendungsbereiche:

• Fahrzeuge und Bordnetze: Hochstrom-Verteilungen, Zusatzverbraucher
• Industrie und Steuerungstechnik: DC-Verteilungen in Schaltschränken, Leistungsmodule
• Solar- und Energiesysteme: Batterie- und Strangabsicherung
• Gebäudetechnik: DC-Backup- und Notstromsysteme
• Werkstatt und Technik: Leistungsstarke Nachrüst- und Umbauprojekte

Beschreibung:

Das MTA 3-fach Sicherungshalter- und Verteiler-Set kombiniert zwei Sicherungshalter für MEGA-Bauform und einen Sicherungshalter für MIDI-Bauform zu einem flexiblen Hochstrom-System. Jeder Sicherungshalter kann einzeln verbaut oder mithilfe der 3-fach Sammelschiene zu einem kompakten Sicherungsverteiler verbunden werden.

Im Verteilerbetrieb erfolgt die Einspeisung zentral, während alle Abgänge separat abgesichert bleiben. Die robuste Konstruktion mit zink-nickel-beschichteten Stahlkontakten, IP20-Schutz und großem Temperaturbereich macht das Set zur zuverlässigen Lösung für 12 V- und 24 V DC-Systeme mit hohen Stromanforderungen.

Verwendungshinweise:

• Geeignet für Sicherungen in MIDI- und MEGA-Bauform gemäß Abmessung und Lochabstand (nicht enthalten).
• Markenbezeichnungen wie MidiVAL, MegaVAL, ANS oder BF1 dienen ausschließlich der Formatzuordnung.
• Montage ausschließlich im spannungsfreien Zustand.
• Sicherungswerte und Leiterquerschnitte fachgerecht dimensionieren.
• IP20: Einsatz nur in trockenen, geschützten Bereichen.
• Schraubverbindungen regelmäßig auf festen Sitz prüfen.

Sicherheits- und Warnhinweise:

• Installation und Arbeiten an elektrischen Anlagen nur durch qualifizierte Personen durchführen.
• Vor Arbeiten am Stromkreis Spannungsfreiheit herstellen und gegen Wiedereinschalten sichern.
• Nur passende Sicherungsbauformen verwenden. Ungeeignete Sicherungen oder falsche Dimensionierung können zu Überhitzung, Brand oder Geräteschäden führen.
• Leitungsquerschnitt, Leitungslänge und Sicherungswert müssen zur Anwendung passen.
• Nur in trockenen, geschützten Bereichen montieren (IP20). Nicht in feuchten oder nassen Umgebungen verwenden.
• Nicht für Netzspannung geeignet (kein Einsatz an 230 V AC).
• Kontaktstellen regelmäßig prüfen. Lose Verbindungen können zu Wärmeentwicklung führen.

Hinweis:

Abbildungen können eingesetzte Sicherungen zeigen und dienen ausschließlich als Anwendungsbeispiel. Sicherungen sind nicht im Lieferumfang enthalten.

Lieferumfang:

• 2 × MTA Sicherungshalter für MEGA-Bauform (anreihbar)
• 1 × MTA Sicherungshalter für MIDI-Bauform (anreihbar)
• 1 × MTA 3-fach Sammelschiene (2× MEGA + 1× MIDI)

FAQ – Häufige Fragen zum Sicherungshalter- und Verteiler-Set

Welche Sicherungen passen in dieses Set?

Geeignet für Sicherungen in MIDI-Bauform (40 mm Länge, 30 mm Lochabstand) sowie MEGA-Bauform (68,6 mm Länge, 50,8 mm Lochabstand). Markenbezeichnungen dienen ausschließlich der Zuordnung der Bauform.

Kann ich die Sicherungshalter auch einzeln verwenden?

Ja. Alle drei Sicherungshalter sind anreihbar und können einzeln verbaut werden. Mit der Sammelschiene lassen sie sich zusätzlich als kompakter 3-fach Sicherungsverteiler nutzen.

Für welche Bordnetze ist das Set geeignet?

Für typische 12 V- und 24 V DC-Systeme. Die Auslegung bis 32 V DC deckt gängige Niederspannungsanwendungen ab.

Sind Sicherungen im Lieferumfang enthalten?

Nein, Sicherungen sind nicht im Lieferumfang enthalten und müssen passend zur Anwendung separat gewählt werden.
