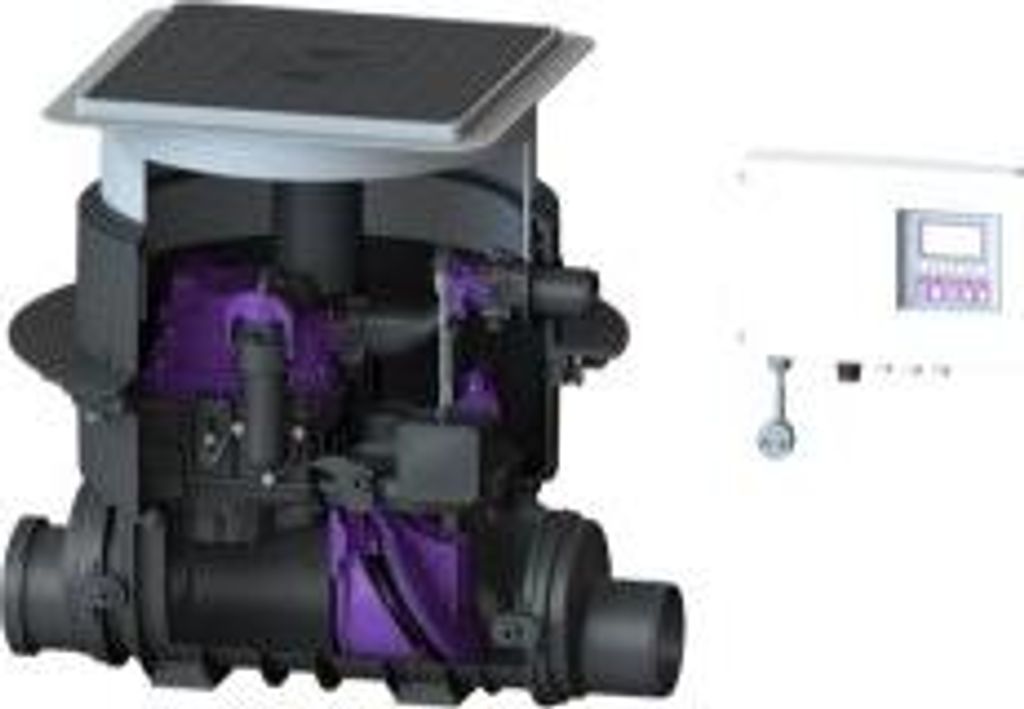

KESSEL 21100S Rückstauhebeanlage Ecolift

Die Rückstauhebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer Pumpe und einem motorischen Verschlusssystem ausgestattet. Im Normalzustand ist der Rohrquerschnitt frei geöffnet und die Entwässerung erfolgt über das natürliche Gefälle zum Kanal. Rückstau wird durch eine optische Sonde erkannt, wodurch das motorische Verschlusssystem automatisch geschlossen wird. Die Entwässerung während der Rückstauphase erfolgt über eine Druckleitung, die das Abwasser über die Rückstauebene führt und in den Kanal fördert. Anschlussbohrung im Grundkörper für den Erdeinbau, inkl. Dichtung für Druckleitung und Kabelleerrohr. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Ausführung Notverschluss: ja Durchgangsdichtung für Kabelleerrohr -DN-: 50 Pumpensteuerung: Schaltgerät Schutzart Sonde: IP 68 -3m/48h- Motorische Rückstauklappen: 1 Allgemeine Merkmale Farbe: schwarz Nennweite -DN-: 100 Außendurchmesser -DA-: 110 mm Abwasserart: fäkalienhaltig Einbausituation: Einbau in die Bodenplatte Auslieferungs vormontiert zur bauseitigen Endmontage -Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen- Zulassung: Z-53.2-487 Motor Typ: KSM 140 Schutzart Motor: IP 68 -3m/48h- Abmessungen Gewicht netto: 28 kg Gewicht brutto: 32,26 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Aussparungsmaß Breite: 750 mm Aussparungsmaß Länge: 750 mm Gefällesprung: 9 mm Einbautiefe: 516 - 669 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Breite: 590 mm Länge: 642 mm Verpackungsmaß Breite: 615 mm Verpackungsmaß Höhe: 550 mm Verpackungsmaß Länge: 785 mm Behälter/Grundkörper Nenndruck -PN-: 6 Druckabgang -DA-: 40 mm Stutzen Ausführung: inklusive Spitzende und Muffe Abdeckungsmerkmale Abdeckungsart: Abdeckplatte mit Schlitzrost Abdeckung Material: Kunststoff Abdeckung Farbe: schwarz Abdeckung Breite: 366 mm Abdeckung Länge: 366 mm Ablauffunktion: ja Verriegelung: Lock & Lift Belastungsklasse: L 15 -EN 1253-1- Geruchsverschluss: Multistop Fördereinrichtung Pumpe: SPZ 1000 Anzahl Pumpen: 1 Gewicht Pumpe: 10 kg Anschlusstyp: codierter Stecker Nennstrom: 5,2 A Länge Netzanschlussleitung Pumpe: 5 m Schutzklasse: I
