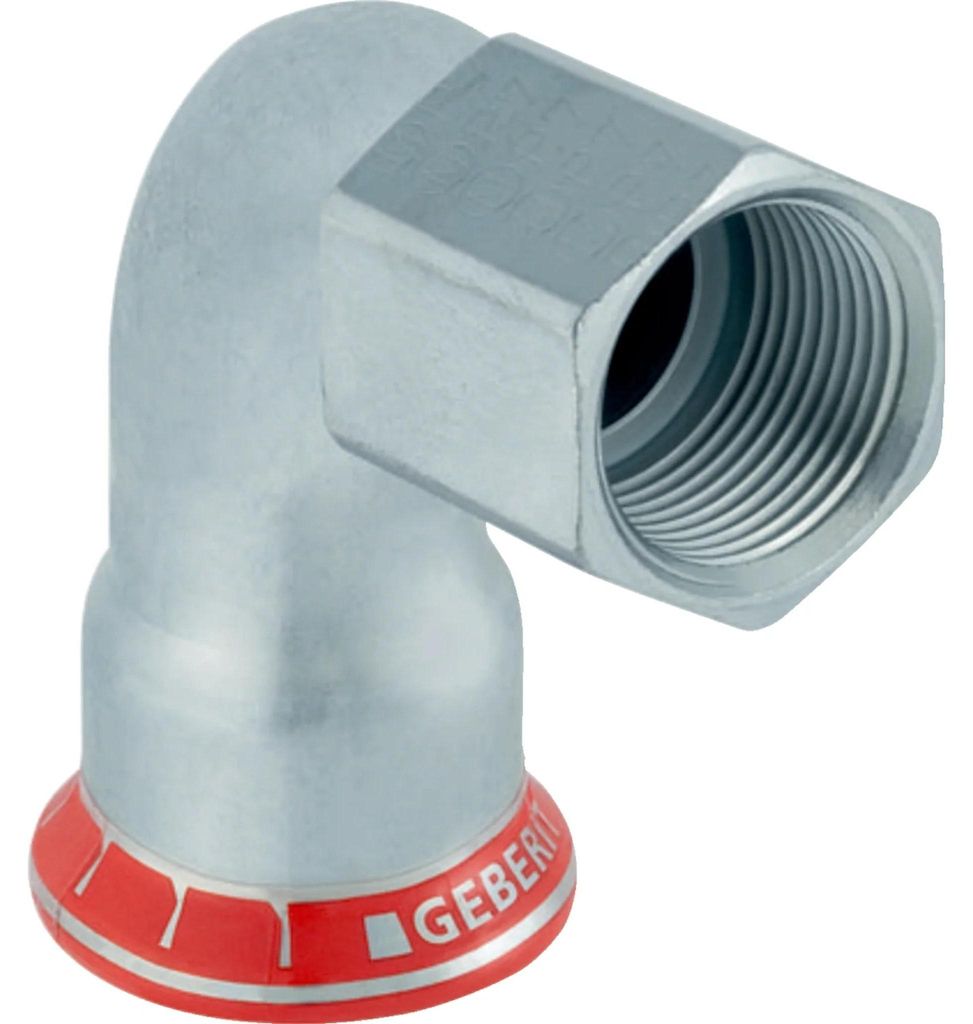

Geberit GE Mapress, C-Stahl, Übergangswinkel, 90 Grad, d28mm x Rp3/4, verzinkt, 1 Stk.

Der Geberit Mapress C-Stahl Übergangswinkel 90° mit Innengewinde ist für die Haustechnik, Industrie und den Schiffbau geeignet. Er verfügt über einen schwarzen Dichtring aus CIIR. Technische Eigenschaften:

• Werkstoff: unlegierter Stahl 1.0034 E195 (EN 10305)
• Außendurchmesser (d, ø): 28 mm
• Rohr-Innengewinde zylindrisch (Rp): 3/4 ″
• Winkel (arc): 90 °
• Länge (L): 5,8 cm
• Z-Maß (Z): 3,5 cm

Details: - Herstellernummer: 21661 - Herstelltypnummer: 21661

Eigenschaften:

• Für Druckluft (Reinheitsklasse Öl 3)
• Pressindikator
• Unverpresst undicht
• Dichtring aus CIIR schwarz
• Pressmuffe mit transparentem Schutzstopfen
• Aus Stahl unlegiert 1.0034 E195 (DIN EN 10305)
• Für Haustechnik
• Industrie und Schiffbau

Technische Daten:

• Serie: Mapress
• Form: Winkel
• Größe: 28 mm x 3/4"
• Rohraußendurchmesser Anschluss 1: 28 mm
• Nenndurchmesser Anschluss 1: DN 25
• Anschluss 1: Pressmuffe
• Nenndurchmesser Anschluss 2: 3/4 Zoll
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Reduzierend: Nein
• Grad: 90 °
• Systemgebunden: Ja
• Werkstoff: C-Stahl
• Oberflächenschutz: Galvanisch/elektrolytisch verzinkt
• Werkstoff Anschluss 1: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Oberflächenschutz Anschluss 1: Galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: Unbehandelt
• Werkstoff Anschluss 2: Stahl
• Oberflächenschutz Anschluss 2: Galvanisch/elektrolytisch verzinkt
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
• Oberflächenbehandlung Anschluss 2: Unbehandelt

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Serie: Mapress
• Form: Winkel
• Größe: 28 mm x 3/4"
• Rohraußendurchmesser Anschluss 1: 28 mm
• Nenndurchmesser Anschluss 1: DN 25
• Anschluss 1: Pressmuffe
• Nenndurchmesser Anschluss 2: 3/4 Zoll
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Reduzierend: Nein
• Grad: 90 °
• Systemgebunden: Ja
• Werkstoff: C-Stahl
• Oberflächenschutz: Galvanisch/elektrolytisch verzinkt
• Werkstoff Anschluss 1: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 Bitte beachten Sie: Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Serie: Mapress
  • Form: Winkel
  • Größe: 28 mm x 3/4"
  • Rohraußendurchmesser Anschluss 1: 28 mm
  • Nenndurchmesser Anschluss 1: DN 25
  • Anschluss 1: Pressmuffe
  • Nenndurchmesser Anschluss 2: 3/4 Zoll
  • Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
  • Reduzierend: Nein
  • Grad: 90 °
  • Systemgebunden: Ja
  • Werkstoff: C-Stahl
  • Oberflächenschutz: Galvanisch/elektrolytisch verzinkt
  • Werkstoff Anschluss 1: Stahl
  • Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
  • Oberflächenschutz Anschluss 1: Galvanisch/elektrolytisch verzinkt
  • Oberflächenbehandlung Anschluss 1: Unbehandelt
  • Werkstoff Anschluss 2: Stahl
  • Oberflächenschutz Anschluss 2: Galvanisch/elektrolytisch verzinkt
  • Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
  • Oberflächenbehandlung Anschluss 2: Unbehandelt


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Eigenschaften: Das Mapress C-Stahl Systemrohr ist ein DIN geprüftes Leitungsrohr. Der Werkstoff C-Stahl ist für geschlossene Warmwasserheizungsanlagen, Kühlkreisläufe, Druckluftleitungen (entfeuchtete Druckluft) sowie Sprinkleranlagen und ähnliche Installationen geeignet. NICHT FÜR TRINKWASSER GEEIGNET! Mapress C-Stahl Pressfittings sind hergestellt aus unlegiertem Stahl E 195 (RSt 34-2) mit der Werkstoff-Nr. 1.0034, nach DIN EN 10305. Sie sind galvanisch verzinkt und unverpresst undicht. Die Fittings sind für die Verlegung in warmer und trockener Atmosphäre geeignet. Die Zinkschicht schützt vor kurzzeitiger Feuchtigkeitseinwirkung. Mapress C-Stahl darf keiner äußerlichen und dauerhaften Feuchtigkeit ausgesetzt werden! Die Pressverbinder aus C-Stahl sind werkseitig mit Konturdichtring für Pressfittings d 12 – 54 mm, sowie Rundschnurdichtring für Pressfittings d 76,1 – 108 mm aus Butylkautschuk CIIR-schwarz ausgestattet. Die Pressverbindung wird mit Pressbacken der Presskontur M oder Pressschlingen hergestellt. Die Rohrdimensionen d 12-35 mm werden standardmäßig mit Pressbacken verpresst. Bei der Verwendung von Pressbacken entsteht eine sechskantförmige Presskontur. Die Rohrdimensionen d 42–108 mm werden mit Pressschlingen und den zugehörigen Zwischenbacken verpresst. Folgende Betriebsbedingungen der Dichtringe CIIR schwarz sind zu beachten: Für geschlossene Heizungsanlagen: Betriebstemperatur: 0–120 °C Betriebsdruck max.: 16 bar Material: Butylkautschuk Farbe: schwarz Über die Farbe des Pressindikators ist das Material (Rot = Werkstoff C-Stahl), über den Verschlussstopfen der Einsatzbereich des Fittings erkennbar. GB21661

Verwendungszwecke - Für Haustechnik, Industrie und Schiffbau Eigenschaften - Unverpresst undicht - Dichtring aus CIIR schwarz - Außen verzinkt - Einschließlich Ummanteln des Fittings mit der Geberit Dichtbandage schwarz aus IIR Butyl-Kautschuk, Die Verlegerichtlinien des Herstellers sind zu beachten, Technische Eigenschaften - Werkstoff: Stahl unlegiert 1,0034 E195 (DIN EN 10305) - d, D / Außendurchmesser (mm): 28 mm - L / Länge (cm): 5,8 cm - Rp / Rohrinnengewinde kegelig : 3/4" - arc / Winkel (Grad): 90 Grad - Z / Z-Maß (cm): 3,5 cm - DN / Nennweite: 25 / 20 - L1 / Länge (cm): 5 cm - Z1 / Z-Maß (cm): 3,5 cm
