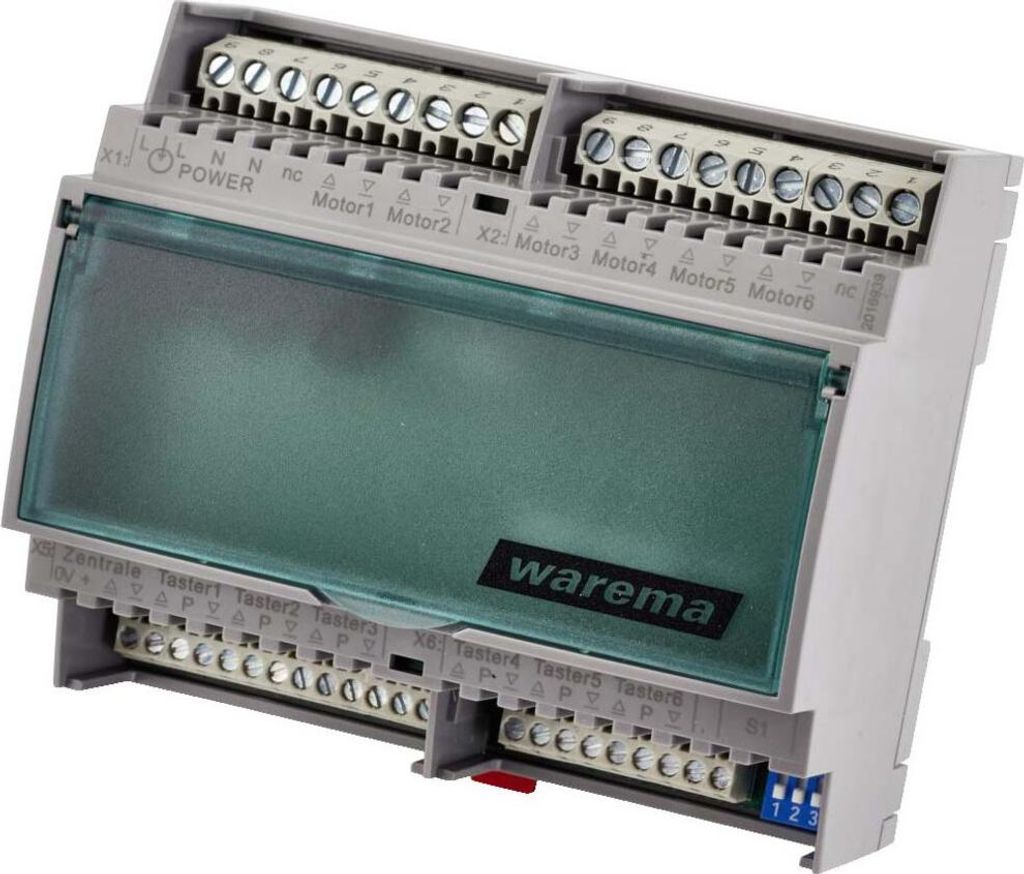

Warema Sonnen Motorsteuereinheit 2016487

Warema Sonnen Motorsteuereinheit 2016487

Hersteller
Bezeichnung:Motorsteuereinheit 6 REG, 6 TE
Typ:2016487
Art der Anschlusstechnik:Schraubanschluss
Spannungsart der Versorgungsspannung:DC
Versorgungsspannung bei AC 50 Hz:0 V
Versorgungsspannung bei AC 60 Hz:0 V
Versorgungsspannung bei DC:36 V
Bemessungsbetriebsspannung Ue bei AC 50 Hz:207..253 V
Bemessungsbetriebsspannung Ue bei AC 60 Hz:0 V
Bemessungsbetriebsspannung Ue bei DC:0 V
Bemessungsbetriebsfrequenz:50 Hz
Stromerfassungsmodul:nein
Bemessungsbetriebsstrom Ie:0,0016 A
Spannungserfassungsmodul:nein
Anzahl der Ausgänge, kontaktbehaftet:12
Anzahl der digitalen Eingänge:14
Eingang für Thermistoranschluss:nein
Eingang für Erdschlusserfassung:nein
Eingang für analoge Temperaturfühler:nein
Schaltfunktion:monostabil
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis:Schraubanschluss
Ausführung der Schnittstelle:sonstige
Schutzart (IP):IP30
Schutzart (NEMA):sonstige

Motorsteuereinheit (MSE) für die Ansteuerung von 6 Motoren über die Sonnenschutzzentrale. An die Motorsteuereinheit können gleichzeitig 6 Antriebe angeschlossen werden. Für die örtliche Bedienung ist pro Motorausgang auch ein separater Taster anschließbar. Die Motorsteuereinheit wird über getrennte Steuer- und Kraftschleifleitungen betrieben. Die Sicherheitskleinspannung wird in der Motorsteuereinheit selbst erzeugt. Ein externes Netzteil ist nicht notwendig. Es können unterschiedliche Programme für Sonnenschutzprodukte mit und ohne Lamellen eingestellt werden. Ein örtlicher Fahrbefehl wird je nach Programmierung nach 2 Sek. oder sofort gespeichert. Bei einem Zentralbefehl wird dieser Fahrbefehl gelöscht und die örtliche Bedienung blockiert. B. Fensterkontakt, vorhanden. Alle Anschlussklemmen sind zur sicheren Montage als Schraubklemmen ausgeführt. Am Gerät ist das Logikverhalten, Zeitlogik oder Permanentlogik, über einen Kodierschalter umschaltbar. Zudem ist das Gehäuse halogenfrei ausgeführt und entspricht der Prüfung nach UL-94 V0. Das Gehäuse entspricht der Norm für Installationseinbaugeräte nach DIN 43880. Für den Motorausgang ist eine wechselbare Feinsicherung zur Absicherung der Motorleitung vorhanden. Die Motorsteuereinheit hat eine Größe von 6TE.

Geliefert wird: Warema Sonnen Motorsteuereinheit 6 REG, 6 TE 2016487, Verpackungseinheit: 1 Stk., EAN: 4251317204124

B. Fensterkontakt, vorhanden- Alle Anschlussklemmen sind zur sicheren Montage als Schraubklemmen ausgeführt- Am Gerät ist das Logikverhalten, Zeitlogik oder Permanentlogik, über einen Kodierschalter umschaltbar- Zudem ist das Gehäuse halogenfrei ausgeführt und entspricht der Prüfung nach UL-94 V0. Das Gehäuse entspricht der Norm für Installationseinbaugeräte nach DIN 43880. Für den Motorausgang ist eine wechselbare Feinsicherung zur Absicherung der Motorleitung vorhanden- Die Motorsteuereinheit hat eine Größe von 6TE Technische Daten: Bemessungsbetriebsstrom Ie: 0,0016 ABemessungsbetriebsspannung Ue bei AC 50 Hz: 207..253 VBemessungsbetriebsfrequenz: 50 HzStromerfassungsmodul: NeinSpannungserfassungsmodul: NeinArt der Anschlusstechnik: SchraubanschlussBemessungssteuerspeisespannung Us bei DC: 36 VSpannungsart zur Betätigung: DCAnzahl der Ausgänge, kontaktbehaftet: 12Anzahl Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:Bemessungsbetriebsstrom Ie: 0,0016 ABemessungsbetriebsspannung Ue bei AC 50 Hz: 207..253 VBemessungsbetriebsfrequenz: 50 HzStromerfassungsmodul: NeinSpannungserfassungsmodul: NeinArt der Anschlusstechnik: SchraubanschlussBemessungssteuerspeisespannung Us bei DC: 36 VSpannungsart zur Betätigung: DCAnzahl der Ausgänge, kontaktbehaftet: 12Anzahl der digitalen Eingänge: 14Schaltfunktion: monostabilAusführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: SchraubanschlussSchutzart (IP): IP30

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
