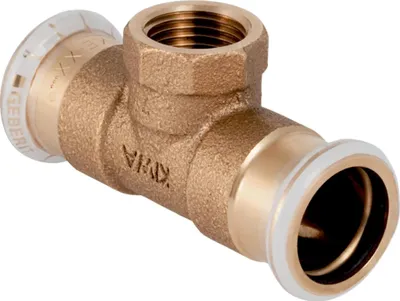

Geberit GE Mapress Kupfer, T-Stück, reduzierter Abgang, d22 x 18 x 22mm, 1 Stk.

Eigenschaften:

• Pressindikator
• Unverpresst undicht bis Ø<= 54 mm
• Dichtring aus CIIR schwarz bis Ø<= 54 mm
• Dichtring aus EPDM schwarz ab Ø>54 mm
• Pressmuffe mit transparentem Schutzstopfen
• Aus Cu-DHP Kupfer CW024A (EN 1412)
• Für Haustechnik
• Industrie und Schiffbau

Technische Daten:

• Serie: Mapress
• Größe: 22 mm x 18 mm x 22 mm
• Material: Kupfer
• Rohraußendurchmesser Anschluss 1: 22 mm
• Nenndurchmesser Anschluss 1: DN 20
• Anschluss 1: Pressmuffe
• Rohraußendurchmesser Anschluss 2: 18 mm
• Nenndurchmesser Anschluss 2: DN 15
• Anschluss 2: Pressmuffe
• Rohraußendurchmesser Anschluss 3: 22 mm
• Nenndurchmesser Anschluss 3: DN 20
• Anschluss 3: Pressmuffe
• Grad: 90
• Systemgebunden: Ja
• Werkstoff: Kupfer
• Oberflächenschutz: Unbehandelt
• Werkstoff Anschluss 1: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Oberflächenschutz Anschluss 1: Unbehandelt
• Oberflächenbehandlung Anschluss 1: Unbehandelt
• Werkstoff Anschluss 2: Kupfer
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Oberflächenschutz Anschluss 2: Unbehandelt
• Oberflächenbehandlung Anschluss 2: Unbehandelt
• Werkstoff Anschlusses 3: Kupfer
• Werkstoffgüte Anschluss 3: Cu-DHP (CW024A)
• Oberflächenschutz Anschluss 3: Unbehandelt
• Oberflächenbehandlung Anschluss 3: Unbehandelt
• UBA-Positivliste: Ja

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Serie: Mapress
• Größe: 22 mm x 18 mm x 22 mm
• Material: Kupfer
• Rohraußendurchmesser Anschluss 1: 22 mm
• Nenndurchmesser Anschluss 1: DN 20
• Anschluss 1: Pressmuffe
• Rohraußendurchmesser Anschluss 2: 18 mm
• Nenndurchmesser Anschluss 2: Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Serie: Mapress
  • Größe: 22 mm x 18 mm x 22 mm
  • Material: Kupfer
  • Rohraußendurchmesser Anschluss 1: 22 mm
  • Nenndurchmesser Anschluss 1: DN 20
  • Anschluss 1: Pressmuffe
  • Rohraußendurchmesser Anschluss 2: 18 mm
  • Nenndurchmesser Anschluss 2: DN 15
  • Anschluss 2: Pressmuffe
  • Rohraußendurchmesser Anschluss 3: 22 mm
  • Nenndurchmesser Anschluss 3: DN 20
  • Anschluss 3: Pressmuffe
  • Grad: 90
  • Systemgebunden: Ja
  • Werkstoff: Kupfer
  • Oberflächenschutz: Unbehandelt
  • Werkstoff Anschluss 1: Kupfer
  • Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
  • Oberflächenschutz Anschluss 1: Unbehandelt
  • Oberflächenbehandlung Anschluss 1: Unbehandelt
  • Werkstoff Anschluss 2: Kupfer
  • Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
  • Oberflächenschutz Anschluss 2: Unbehandelt
  • Oberflächenbehandlung Anschluss 2: Unbehandelt
  • Werkstoff Anschlusses 3: Kupfer
  • Werkstoffgüte Anschluss 3: Cu-DHP (CW024A)
  • Oberflächenschutz Anschluss 3: Unbehandelt
  • Oberflächenbehandlung Anschluss 3: Unbehandelt
  • UBA-Positivliste: Ja


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Verwendungszwecke
Für Haustechnik, Industrie und Schiffbau
Eigenschaften
Dichtring aus CIIR schwarz, bis ø max. 54 mm
Technische Eigenschaften

• Werkstoff: Cu-DHP Kupfer CW024A (EN 1412)

• Außendurchmesser (d, ø): 22 mm

• Winkel (arc): 90 °

• Länge (L): 7,4 cm

• Länge Teilmaß (l): 3,7 cm

• Z-Maß (Z): 1,6 cm


Details: - Herstellernummer: 61257 - Herstelltypnummer: 61257

Produkttyp:

Schlauchanschluss

Material:

Kupfer

Biegewinkel:

90°

Menge pro Packung:

1 Stück(e)

Tiefe:

16 mm

Breite:

74 mm

Verwendungszwecke - Für Haustechnik, Industrie und Schiffbau Eigenschaften - Unverpresst undicht bis D max. 54 mm - Pressmuffe mit transparentem Schutzstopfen - Dichtring aus CIIR schwarz, bis D max. 54 mm - Dichtring aus EPDM schwarz, ab D > 54 mm Technische Eigenschaften - Werkstoff: Cu-DHP Kupfer CW024A (DIN EN 1412) - d, D / Außendurchmesser (mm): 22 mm - d1, D / Außendurchmesser (mm): 18 mm - L / Länge (cm): 7,4 cm - l / Länge Teilmaß (cm): 3,7 cm - arc / Winkel (Grad): 90 Grad - Z / Z-Maß (cm): 1,6 cm - DN / Nennweite: 20 / 15 / 20 - d2, D / Außendurchmesser (mm): 22 mm - L1 / Länge (cm): 3,8 cm - l2 / Länge Teilmaß (cm): 3,7 cm - Z1 / Z-Maß (cm): 1,8 cm - Z2 / Z-Maß (cm): 1,6 cm

Eigenschaften: Das Mapress Kupfer Pressfitting-System und Qualitätskupferrohr werden mit einem geeigneten Presswerkzeug unter Einhaltungder Einschubtiefe als Pressfitting-Verbindung miteinander verpresst. Die Rohrdimensionen d 12-35 mm werden mit Pressbacken verpresst. Die Rohrdimensionen d 42–108 mm werden mit Pressschlingen und den zugehörigen Zwischenbacken verpresst. Mapress Kupfer Pressfittings sind hergestellt aus Cu-DHP Kupfer mit der Werkstoff Nr.: CW 024A. Die Pressverbinder aus Kupfer bzw. Konturringe aus Butylkautschuk CIR-schwarz für Pressfittings d 12 - 54 mm, sowie Oval-Dichtringe aus EPDM-schwarz für Pressfittings d 76,1 – 108 mm Mapress Pressfittings und Dichtungen sind zugelassen für die Desinfektion von Trinkwasser gemäß der Liste der Aufbereitungsstoffe und Desinfektionsverfahren nach §11 der Trinkwasserverordnung 2001. Mapress Kupfer und Rotguss Pressfittings sind mit einem weißen Pressindikator gekennzeichnet. Über die Farbe des Pressindikators ist das Material (Weiß = Werkstoffe Kupfer Messing und Rotguss), über den Verschlussstopfen der Einsatzbereich des Fittings erkennbar: Transparent = Standardanwendung (z.B. Trinkwasser) Gelb = Gas (z.B. Erdgas) Anthrazit = Sonderanwendung (z.B. Solar) GB61257
