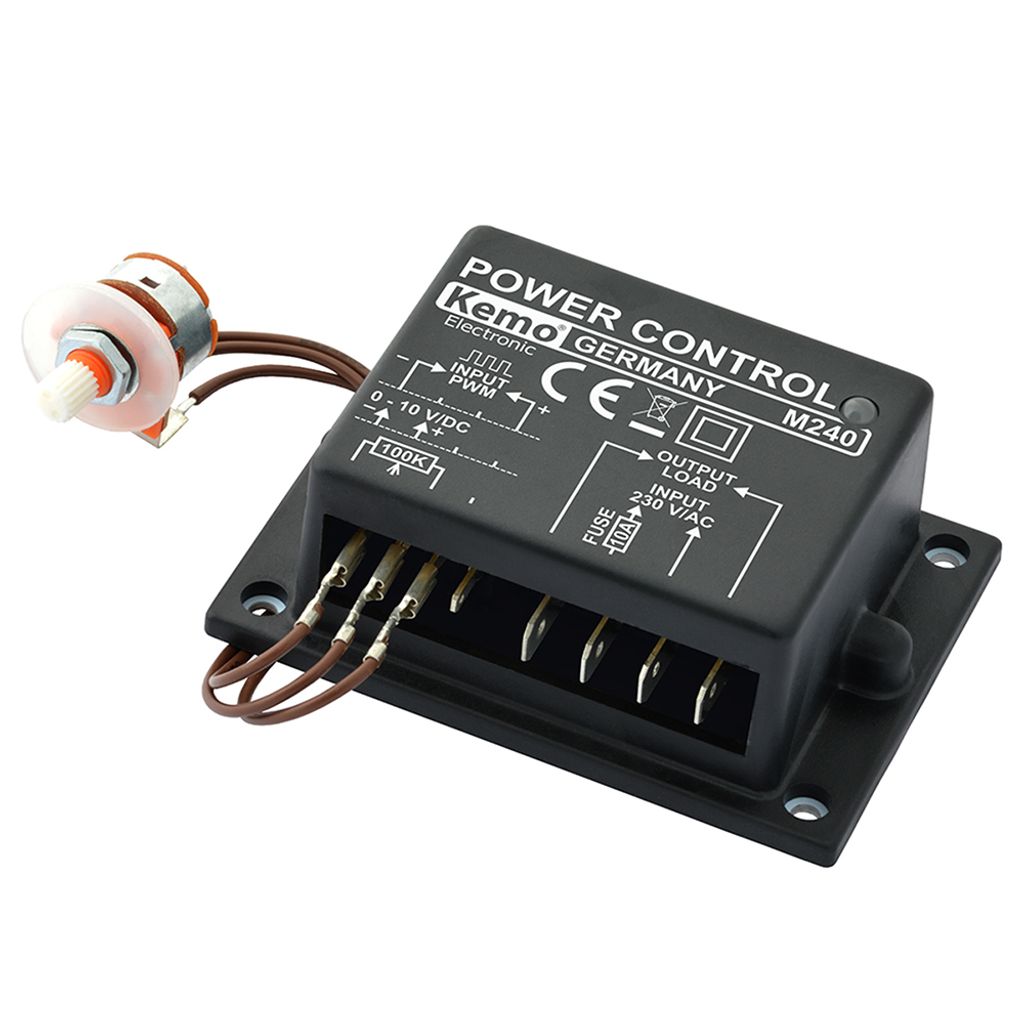

Kemo M240 Leistungsregler 230 V/AC, 10 A, Multifunktion

Der Kemo M240 ist ein Leistungsregler für 230 V/AC Verbraucher wie Motoren, Lampen, viele dimmbare LEDs usw. Der Regler ist überlastfest und kann über ein Potentiometer, über eine Steuerspannung oder mit PWM Signalen geregelt werden.

Regelungsmöglichkeiten

• Potentiometer 100 K lin
• Steuerspannung 0-10 V/DC
• PWM Signal 3 – 24V, 100-10.000 Hz

Technische Daten

• Betriebsspannung: 220-230 V/AC, 50-60 Hz
• Max. anschließbare Last: 10A (2.300W)
• Regelungsart: Phasenanschnitt
• Einschaltung: Softstart
• Betriebsanzeige, Anzeige Überlastung: 2-farbige LED
• Steuersignaleingang ist komplett vom Last-Regelkreis isoliert
• Anschlüsse: Steckkontakte Flachstecker 6,3mm und 2,8mm
• Maße: ca. 87 x 60 x 33 mm

Aufbauanweisung:

Das Modul wird so eingebaut, dass es gut belüftet ist (es kann sich, je nach Belastung, erwärmen) und dass es isoliert ist (keine Möglichkeit der Berührung mit den Fingern oder anderen Körperteilen. Es sind offene Anschlüsse vorhanden, die Netzspannung führen). Das Modul sollte nahe an dem Gerät installiert werden, das geregelt werden soll (max. 2m). Die Alu-Grundplatte des Moduls sollte nicht heißer als 60°C werden. Wenn das Modul <800W belastet wird, ist kein zusätzlicher Kühlkörper erforderlich. Bei Belastungen zwischen 800W – 2300W sollte das Modul mit der Alu-Grundplatte auf eine kühlende Unterlage geschraubt werden. Das Modul hat 8 Flachstecker, mit denen es angeschlossen werden kann: 4 x 2,8mm Flachstecker und 4 x 6,3mm Flachstecker.

Lieferumfang:

1x Kemo M240 230V Leistungsregler

Leistungsregler für 230 V/AC Verbraucherwie Motoren, Lampen, viele dimmbareLEDs usw. Der Regler ist überlastfestund kann über ein Potentiometer (100 Klin.), über eine Steuerspannung (0 - 10 V)oder mit PWM Signalen (0 - 100% , 100 -10.000 Hz) geregelt werden.

• Betriebsspannung: 220 - 230 V/AC 50 - 60 Hz
• Max. anschließbare Last: 10 Ampere (2.300 W)
• Regelungsart: Phasenanschnitt
• Einschaltung:Softstart
• Betriebsanzeige, Anzeige Überlastung:2-Farbige LED
• Regelungsmöglichkeiten:mit Potentiometer 100 K lin oder Steuerspannung 0 - 10 V/DC oder PWM Signal 3 - 24 V 100 - 10.000 Hz
• Der Steuersignaleingang ist komplett vom Last-Regelkreis isoliert
• Anschlüsse: Steckkontakte Flachstecker 6,3 mm und 2,8 mm
• Maße:ca. 87 x 60 x 33 mm
