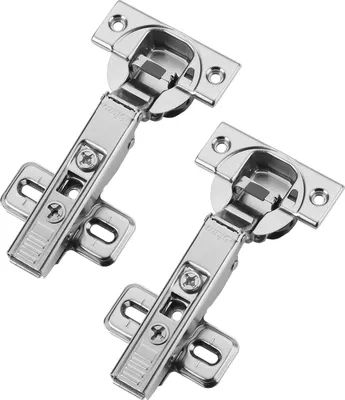

BLUM Scharniere Eckanschlag 110° Clip top Blumotion mit integrierter Blumotion mit Deaktivierung mit Platte 2 Stück

• Kompatibel mit CLIP top Montageplatten
• Ganzmetallscharnier
• Öffnungswinkel 110°
• Mit komfortabler Tiefenverstellung über Gewindeschnecke
• Mit oder ohne Schließautomatik (Feder)
• Werkzeuglose Montage und Demontage der Türe am Korpus
• 3-dimensionale Verstellung

Lieferumfang

• 1 Stück

Technische Daten

• Verwendung: Standardscharnier
• Type: CLIP top BLUMOTION
• Werksnummer: 71B3550
• Anschlagart: Eckanschlag
• Kröpfung (mm): 0
• Montageart: Schrauben
• Ausführung: mit Feder
• Oberfläche: vernickelt
• Öffnungswinkel (°): 110
• Material: Stahltopf

• CLIP TOP BLUMOTION MIT INTEGRIERTER BLUMOTION MIT DEAKTIVIERUNG
• CLIP TOP MIT SCHLIESSAUTOMATIK (FEDER)
• ÖFFNUNGSWINKEL 110°
• 3-DIMENSIONALE FRONTEINSTELLUNG
• KOMFORTABLE TIEFENEINSTELLUNG ÜBER GEWINDESCHNECKE
• WERKZEUGLOSE MONTAGE UND DEMONTAGE AM KORPUS
• BEI INSERTA ZUSÄTZLICH WERKZEUGLOSE MONTAGE DES TOPFES
• MATERIAL: STAHL VERNICKELT
• SIE ERHALTEN 2 STÜCK ECKANSCHLAG SCHARNIERE + MONTAGEPLATTE.
• KATALOGSNUMMER: 101974DMC-2

• mit integrierter, deaktivierbarer Blumotion-Dämpfung im Scharniertopf

Einsatzbereich: für Standardanwendungen

Variante: mit Schließautomatik

Türanschlag: Eckanschlag

Kröpfungsart: gerade

für Türwerkstoff: Holz

Türbearbeitung: mit Topfbohrung

Werkstoff: Stahl

Öffnungswinkel: 110°

Topf Bohrtiefe: 13,00 mm

Topf Bohrdurchmesser: 35,00 mm

Bohrbild: 45/9,5

Einstellmöglichkeit: Seitenverstellung ±2 mm, Höhenverstellung ±3 mm, Tiefenverstellung -2 – 3 mm, Höhenverstellung je nach Montageplatte

Montage: Tür am Korpus werkzeuglos mit Clip-Technik

Hinweis

Maße und Fugenangaben in den Zeichnungen und Tabellen sind berechnet:
bei Werkseinstellung
mit Montageplatte Distanz 0 mm
für Türeinsprung bei max. Öffnungswinkel
