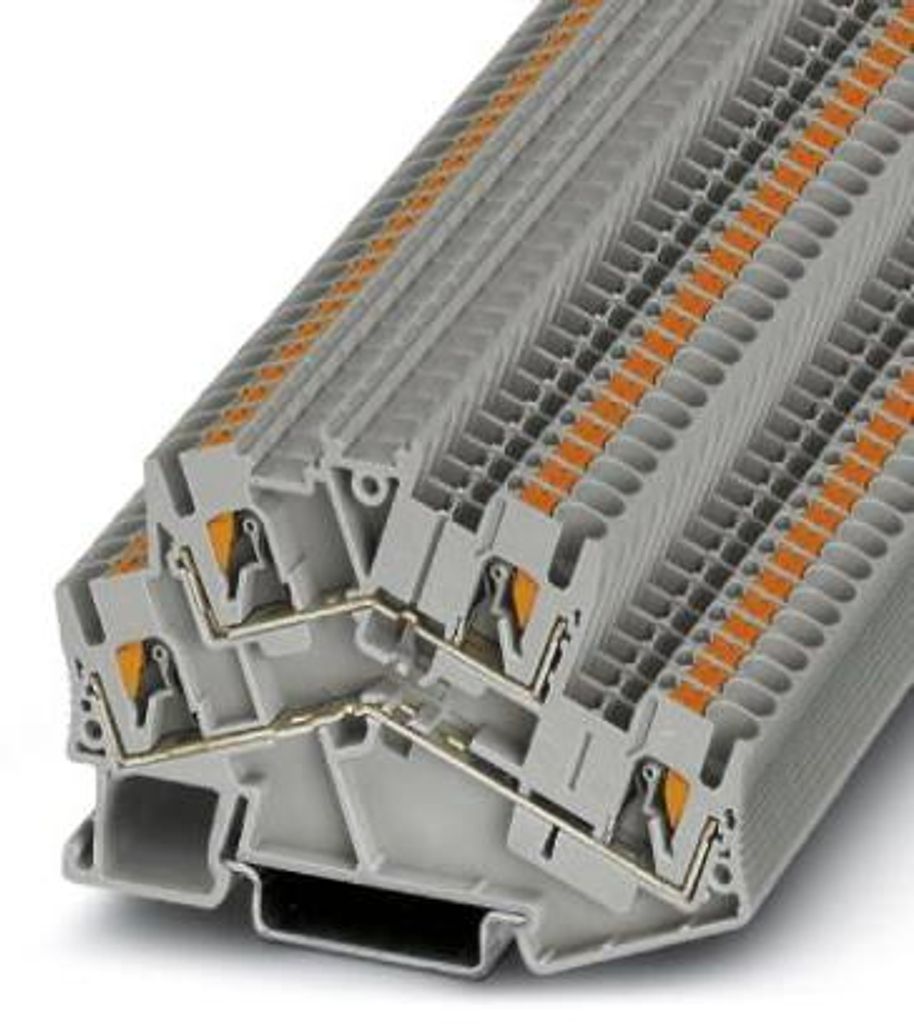

Phoenix Contact Durchgangsreihenklemme PTTBS 2,5
Hersteller:Phoenix Contact
Bezeichnung:Durchgangsreihenklemme 0,14-4qmm, 5,2mm, gr
Typ:PTTBS 2,5
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,14..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,14 mm²
Anschließbarer Leiterquerschnitt eindrähtig:0,14..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig:0,14..2,5 mm²
Bemessungsstrom In:22 A
Bemessungsspannung:500 V
Ausführung elektrischer Anschluss 1:sonstige
Ausführung elektrischer Anschluss 2:sonstige
Anzahl der Etagen:2
Anzahl der Klemmstellen je Etage:2
Montageart:Hutschiene TH35
Werkstoff des Isolierkörpers:sonstige
Betriebstemperatur:-60..105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94:V0
Breite:5,2 mm
Höhe:78 mm
Tiefe:55 mm
Explosionsgeprüfte Ausführung "Ex e":ja
Abschlussplatte erforderlich:ja
Farbe:grau
Etagen intern gebrückt:nein
Phoenix Contact Durchgangsreihenklemme PTTBS 2,5: weitere Details
Doppelstockklemme, Nennspannung: 500 V, Nennstrom: 22 A, Anschlussart: Push-in-Anschluss, 1. und 2. Etage, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,14 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau
Geliefert wird: Phoenix Contact Durchgangsreihenklemme 0,14-4qmm, 5,2mm, gr PTTBS 2,5, Verpackungseinheit: 1 Stk., EAN: 4046356330084
- Die Push-in-Anschlussklemmen zeichnen sich, neben den Systemmerkmalen des CLIPLINE complete-Systems, durch einfaches und werkzeugloses Verdrahten von Leitern mit Aderendhülse oder starren Leitern aus
- Die kompakte Bauform und der Frontanschluss ermöglichen eine Verdrahtung auf engstem Raum
- Neben der Prüfmöglichkeit im doppelten Funktionsschacht steht bei allen Klemmen ein zusätzlicher Prüfabgriff zur Verfügung
Technische Details
Anzahl der Verbingungspunkte
4
Energie
Gewicht und Abmessungen
- Produktfarbe:
- Grau
- :
- RoHS
- Stromaufnahme:
- 22 A
- Kabelstück (AWG):
- 26 - 12
- Anzahl der Verbingungspunkte:
- 4
- Breite:
- 5,2 mm
- Tiefe:
- 78 mm
- Nennspannung:
- 500 V
3209604 Phoenix Contact Doppelstockklemme PTTBS 2,5 Push-In-Anschluss Nennspannung 500V Kurzzeitstrom 0,30kA: Typ: Doppelstockklemme Serie: PTTBS 2,5 Anschlusstechnik: Push-In-Anschluss Montageart: NS 35/7,5, NS 35/15 Anzahl der Anschlüsse: 4 Anzahl der Etagen: 2 Lehrdorn: A3 Nennspannung: Spannung: 500V Nennstrom: 22A Belastungsstrom: 24A bei 4 mm2 Kurzzeitstrom: 0,30kA Bemessungsstoßspannung: 6kV Verschmutzungsgrad: 3 Überspannungskategorie: III Querschnitt mm2 : Nennquerschnitt: 0,14 mm2 - 4 mm2 starr: 0,14 mm2 - 4 mm2 flexibel: 0,14 mm2 - 2,5 mm2 Aderendhülse ohne Kunststoffhülse: 0,14 mm2 - 2,5 mm2 Aderendhülse mit Kunststoffhülse: 0,14 mm2 - 2,5 mm2 mit TWIN-Aderendhülse: 0,5 mm2 Querschnitt AWG: Nennquerschnitt: AWG26 - AWG12 starr: AWG26 - AWG12 flexibel: AWG26 - AWG14 Aderendhülse ohne Kunststoffhülse: AWG26 - AWG14 Aderendhülse mit Kunststoffhülse: AWG26 - AWG14 Maße: Länge: 78,0mm Breite: 5,2mm Höhe mit NS35/15: 62,5mm Höhe mit NS35/7,5: 55,0mm Abisolierlänge: 8,0mm - 10,0mm Temperaturbereich: -60°C bis 130°C Werkstoff: Isolierstoff: Polyamid (PA) Farbe: Farbton: grau Zulassungen / Normen: Brandverhalten nach UL: V2 nach UL94 Merkmale: - Anschluss gemäß Norm IEC 60947-7-1. Übereinstimmende Angaben: Push-in-Anschlussklemmen
Phoenix Contact 3209604 - Doppelstockklemme - PTTBS 2,5
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Durchgangsreihenklemme 0,14-4qmm, 5,2mm, gr PTTBS 2,5 Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,14 ... 4mm², Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0,14 ... 2,5mm², Anschließbarer Leiterquerschnitt eindrähtig 0,14 ... 4mm², Anschließbarer Leiterquerschnitt mehrdrähtig 0,14 ... 2,5mm², Bemessungsstrom In 22A, Bemessungsspannung 500V, Ausführung elektrischer Anschluss 1 sonstige, Ausführung elektrischer Anschluss 2 sonstige, Anzahl der Etagen 2, Anzahl der Klemmstellen je Etage 2, Montageart sonstige, Werkstoff des Isolierkörpers sonstige, Betriebstemperatur -60 ... 85°C, Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0, Breite/Rastermaß 5,2mm, Höhe bei niedrigstbauender Montageart 55mm, Länge 78mm, Explosionsgeprüfte Ausführung ''Ex e'', Abschlussplatte erforderlich, Farbe grau, Doppelstockklemme, Anschlussart: Push-in-Anschluss, Querschnitt: 0,14 mm² - 4 mm², AWG: 26 - 12, Breite: 5,2 mm, Farbe: grau, Montageart: NS 35/7,5, NS 35/15
Doppelstockklemme, Nennspannung: 500 V, Nennstrom: 22 A, Anschlussart: Push-in-Anschluss, 1. und 2. Etage, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,14 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau
