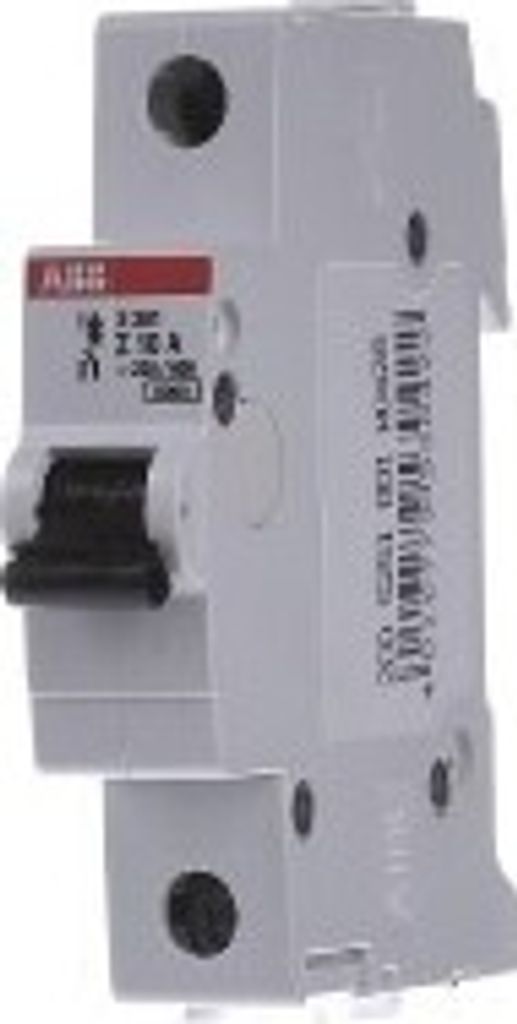

Leitungsschutzschalter S201-Z10 Z10A 1polig 6kA

Eingangsfrequenz:

50/60 Hz

Nennstrom:

10 A

Nennspannung:

230 V

Gesamtverlustleistung:

2,7 W

Schutzschaltertyp:

Miniatur-Leistungsschalter

Typ Auslösekurve:

Typ Z

Anzahl der Pole:

1

Anzahl Module (max.):

1 Modul(e)

Internationale Schutzart (IP-Code):

IP20

Verschmutzungsgrad:

3

Schutzart:

III

Produktfarbe:

Grau

:

IEC/EN 60898-1 IEC/EN 60947-2 UL 1077

Betriebstemperatur:

-25 - 55 °C

Temperaturbereich bei Lagerung:

-40 - 70 °C

Breite:

17,5 mm

Tiefe:

69 mm

Höhe:

88 mm

Gewicht:

125 g

Konformitätsbescheinigungen:

Ursprungsland:

Deutschland

Nachhaltigkeitskonformität:

Ja

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Sicherungsautomat 6kA 10A Z 1p S201-Z10 Auslösecharakteristik Z, Polzahl (gesamt) 1, Anzahl der abgesicherten Pole 1, Bemessungsstrom 10A, Bemessungsspannung 230V, Bemessungsisolationsspannung Ui 440V, Bemessungsstoßspannungsfestigkeit Uimp 4kV, Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 6kA, Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 6kA, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 10kA, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 10kA, Spannungsart AC/DC, Frequenz 50 ... 60Hz, Energiebegrenzungsklasse 3, Überspannungskategorie 3, Verschmutzungsgrad 2, Zusatzeinrichtungen möglich, Breite in Teilungseinheiten 1, Einbautiefe 69mm, Schutzart (IP) IP20, Umgebungstemperatur während des Betriebs -25 ... 55°C, Anschließbarer Leiterquerschnitt mehrdrähtig 0 ... 25mm², Anschließbarer Leiterquerschnitt eindrähtig 0 ... 35mm², Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für
